梅大9标人工挖孔桩施工安全专项方案修订版

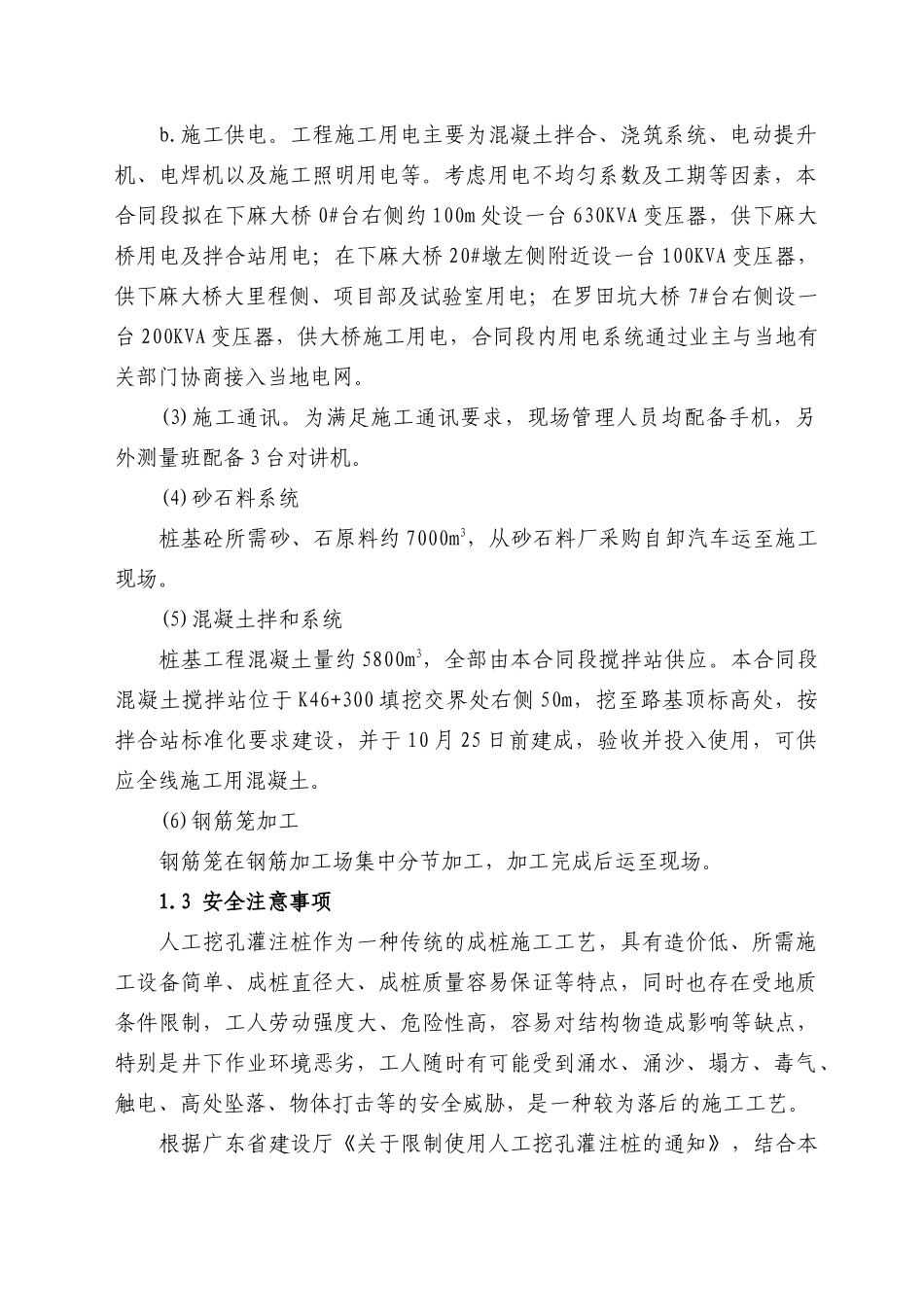

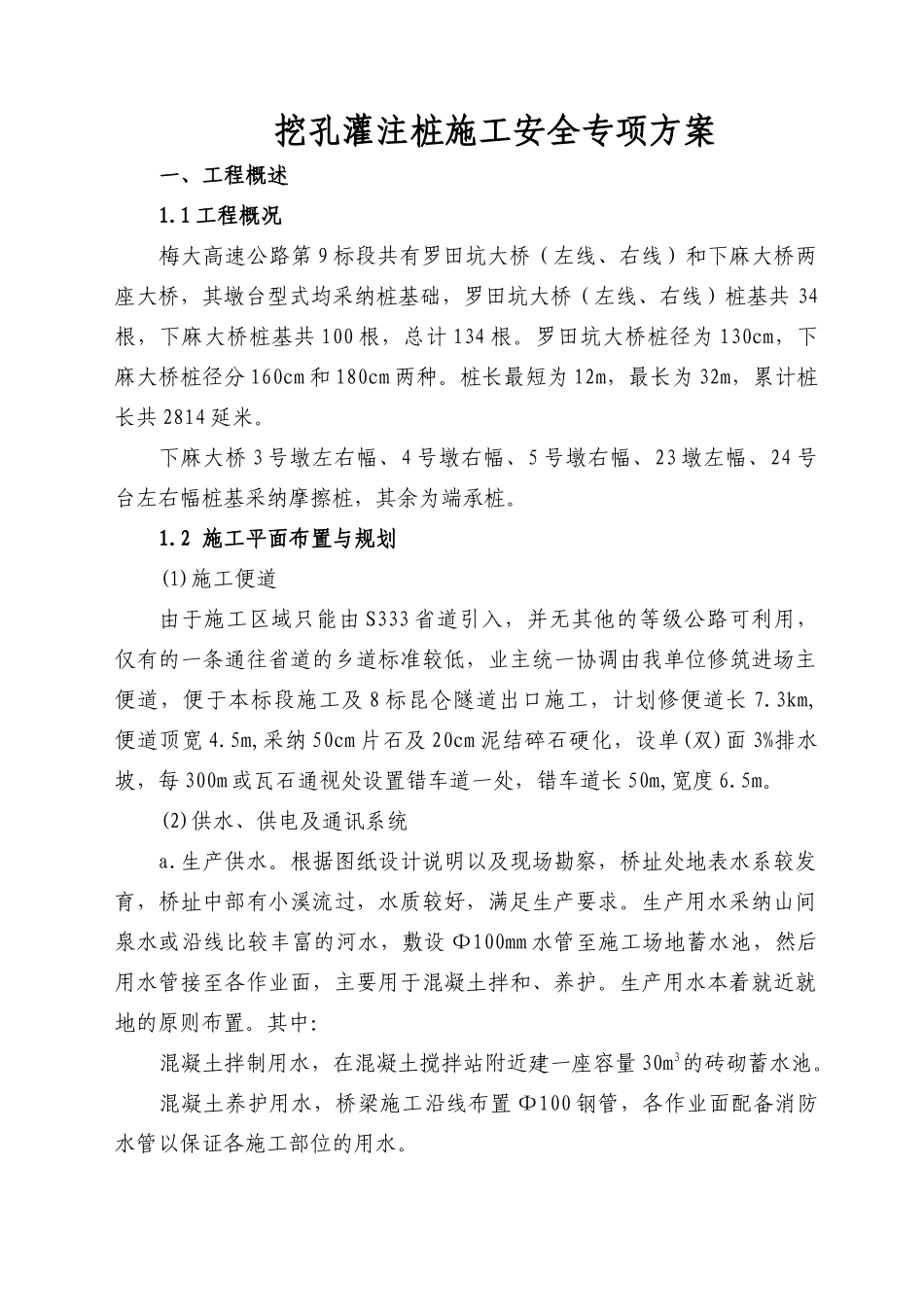

挖孔灌注桩施工安全专项方案一、工程概述1.1 工程概况梅大高速公路第 9 标段共有罗田坑大桥（左线、右线）和下麻大桥两座大桥，其墩台型式均采纳桩基础，罗田坑大桥（左线、右线）桩基共 34根，下麻大桥桩基共 100 根，总计 134 根。罗田坑大桥桩径为 130cm，下麻大桥桩径分 160cm 和 180cm 两种。桩长最短为 12m，最长为 32m，累计桩长共 2814 延米。下麻大桥 3 号墩左右幅、4 号墩右幅、5 号墩右幅、23 墩左幅、24 号台左右幅桩基采纳摩擦桩，其余为端承桩。1.2 施工平面布置与规划(1)施工便道由于施工区域只能由 S333 省道引入，并无其他的等级公路可利用，仅有的一条通往省道的乡道标准较低，业主统一协调由我单位修筑进场主便道，便于本标段施工及 8 标昆仑隧道出口施工，计划修便道长 7.3km, 便道顶宽 4.5m,采纳 50cm 片石及 20cm 泥结碎石硬化，设单(双)面 3%排水坡，每 300m 或瓦石通视处设置错车道一处，错车道长 50m,宽度 6.5m。(2)供水、供电及通讯系统a.生产供水。根据图纸设计说明以及现场勘察，桥址处地表水系较发育，桥址中部有小溪流过，水质较好，满足生产要求。生产用水采纳山间泉水或沿线比较丰富的河水，敷设 Φ100mm 水管至施工场地蓄水池，然后用水管接至各作业面，主要用于混凝土拌和、养护。生产用水本着就近就地的原则布置。其中： 混凝土拌制用水，在混凝土搅拌站附近建一座容量 30m3的砖砌蓄水池。混凝土养护用水，桥梁施工沿线布置 Φ100 钢管，各作业面配备消防水管以保证各施工部位的用水。b.施工供电。工程施工用电主要为混凝土拌合、浇筑系统、电动提升机、电焊机以及施工照明用电等。考虑用电不均匀系数及工期等因素，本合同段拟在下麻大桥 0#台右侧约 100m 处设一台 630KVA 变压器，供下麻大桥用电及拌合站用电；在下麻大桥 20#墩左侧附近设一台 100KVA 变压器，供下麻大桥大里程侧、项目部及试验室用电；在罗田坑大桥 7#台右侧设一台 200KVA 变压器，供大桥施工用电，合同段内用电系统通过业主与当地有关部门协商接入当地电网。(3)施工通讯。为满足施工通讯要求，现场管理人员均配备手机，另外测量班配备 3 台对讲机。(4)砂石料系统桩基砼所需砂、石原料约 7000m3，从砂石料厂采购自卸汽车运至施工现场。(5)混凝土拌和系统桩基工程混凝土量约 5800m3，全部由本合同段搅拌站供应。本合同段混凝土搅拌站位于 K46+300 填挖交界处右侧 50m，挖至...
