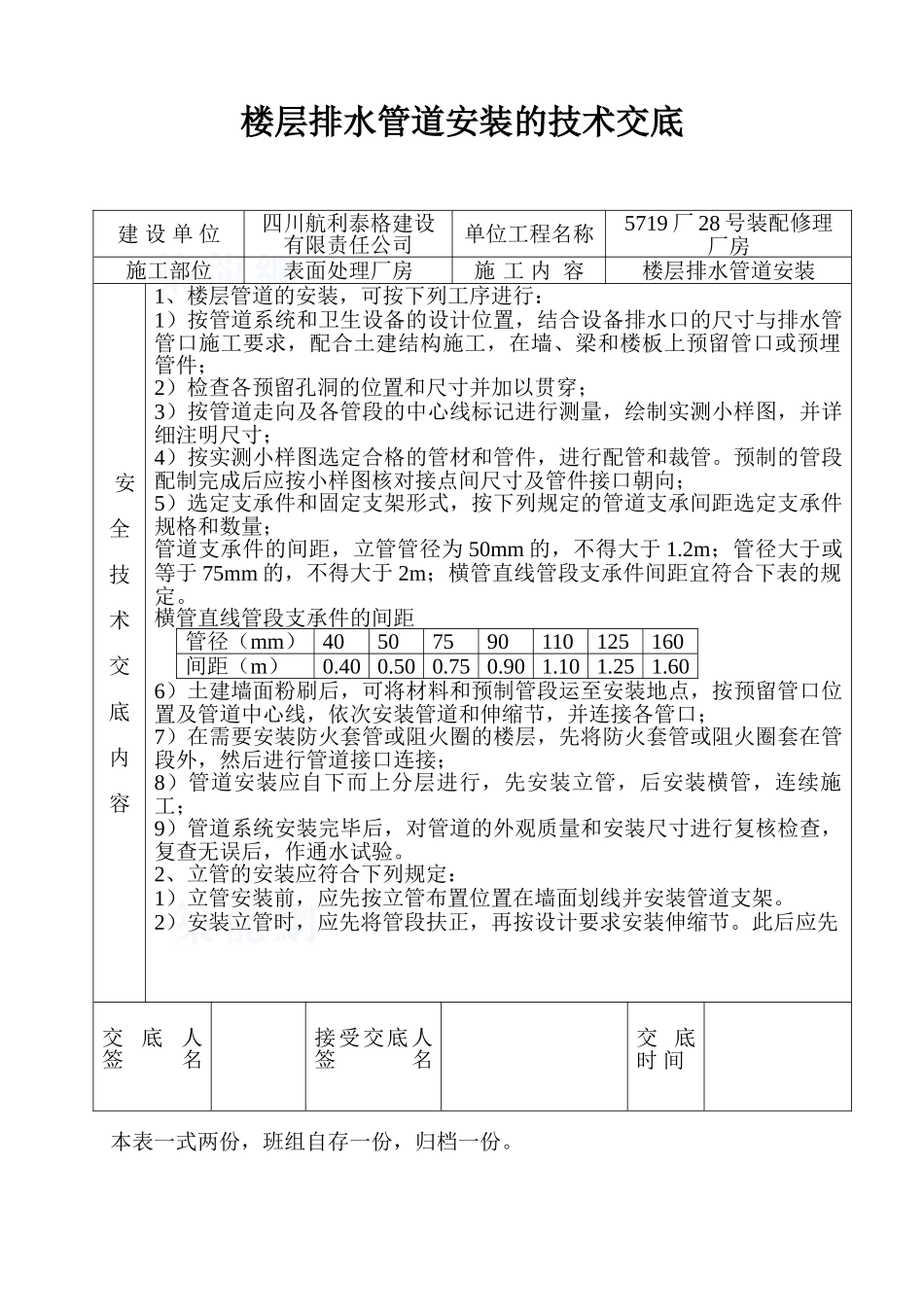

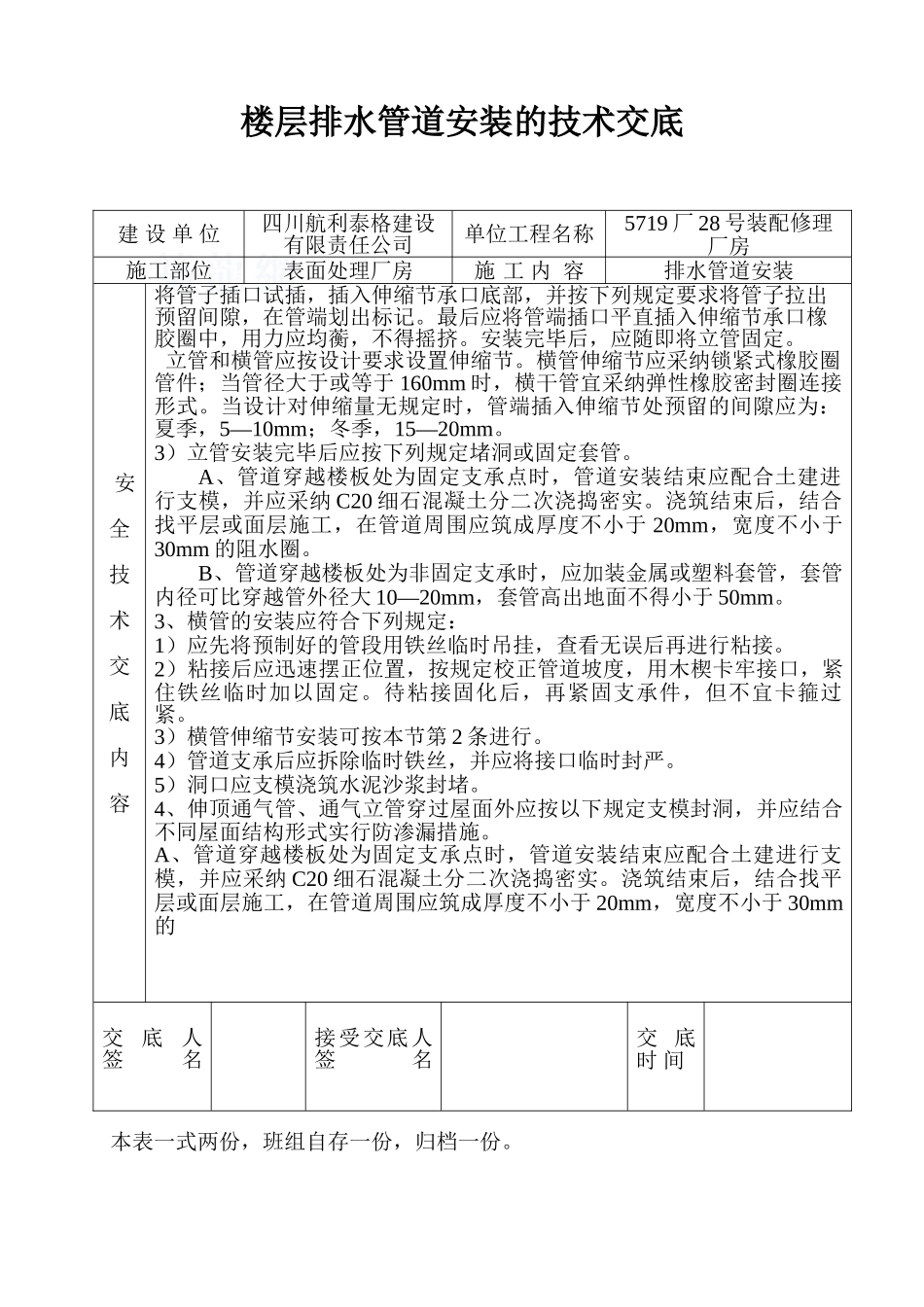

楼层排水管道安装的技术交底本表一式两份，班组自存一份，归档一份。建 设 单 位四川航利泰格建设有限责任公司单位工程名称5719 厂 28 号装配修理厂房施工部位表面处理厂房施 工 内 容楼层排水管道安装安全技术交底内容1、楼层管道的安装，可按下列工序进行：1）按管道系统和卫生设备的设计位置，结合设备排水口的尺寸与排水管管口施工要求，配合土建结构施工，在墙、梁和楼板上预留管口或预埋管件；2）检查各预留孔洞的位置和尺寸并加以贯穿；3）按管道走向及各管段的中心线标记进行测量，绘制实测小样图，并详细注明尺寸；4）按实测小样图选定合格的管材和管件，进行配管和裁管。预制的管段配制完成后应按小样图核对接点间尺寸及管件接口朝向；5）选定支承件和固定支架形式，按下列规定的管道支承间距选定支承件规格和数量；管道支承件的间距，立管管径为 50mm 的，不得大于 1.2m；管径大于或等于 75mm 的，不得大于 2m；横管直线管段支承件间距宜符合下表的规定。横管直线管段支承件的间距管径（mm） 40507590110125160间距（m）0.40 0.50 0.75 0.90 1.10 1.25 1.606）土建墙面粉刷后，可将材料和预制管段运至安装地点，按预留管口位置及管道中心线，依次安装管道和伸缩节，并连接各管口；7）在需要安装防火套管或阻火圈的楼层，先将防火套管或阻火圈套在管段外，然后进行管道接口连接；8）管道安装应自下而上分层进行，先安装立管，后安装横管，连续施工；9）管道系统安装完毕后，对管道的外观质量和安装尺寸进行复核检查，复查无误后，作通水试验。2、立管的安装应符合下列规定：1）立管安装前，应先按立管布置位置在墙面划线并安装管道支架。2）安装立管时，应先将管段扶正，再按设计要求安装伸缩节。此后应先交底人签名接受交底人签名交 底时 间楼层排水管道安装的技术交底本表一式两份，班组自存一份，归档一份。建 设 单 位四川航利泰格建设有限责任公司单位工程名称5719 厂 28 号装配修理厂房施工部位表面处理厂房施 工 内 容排水管道安装安全技术交底内容将管子插口试插，插入伸缩节承口底部，并按下列规定要求将管子拉出预留间隙，在管端划出标记。最后应将管端插口平直插入伸缩节承口橡胶圈中，用力应均蘅，不得摇挤。安装完毕后，应随即将立管固定。 立管和横管应按设计要求设置伸缩节。横管伸缩节应采纳锁紧式橡胶圈管件；当管径大于或等于 160mm 时，横干管宜采纳弹性橡胶密封圈连接形式。当...
