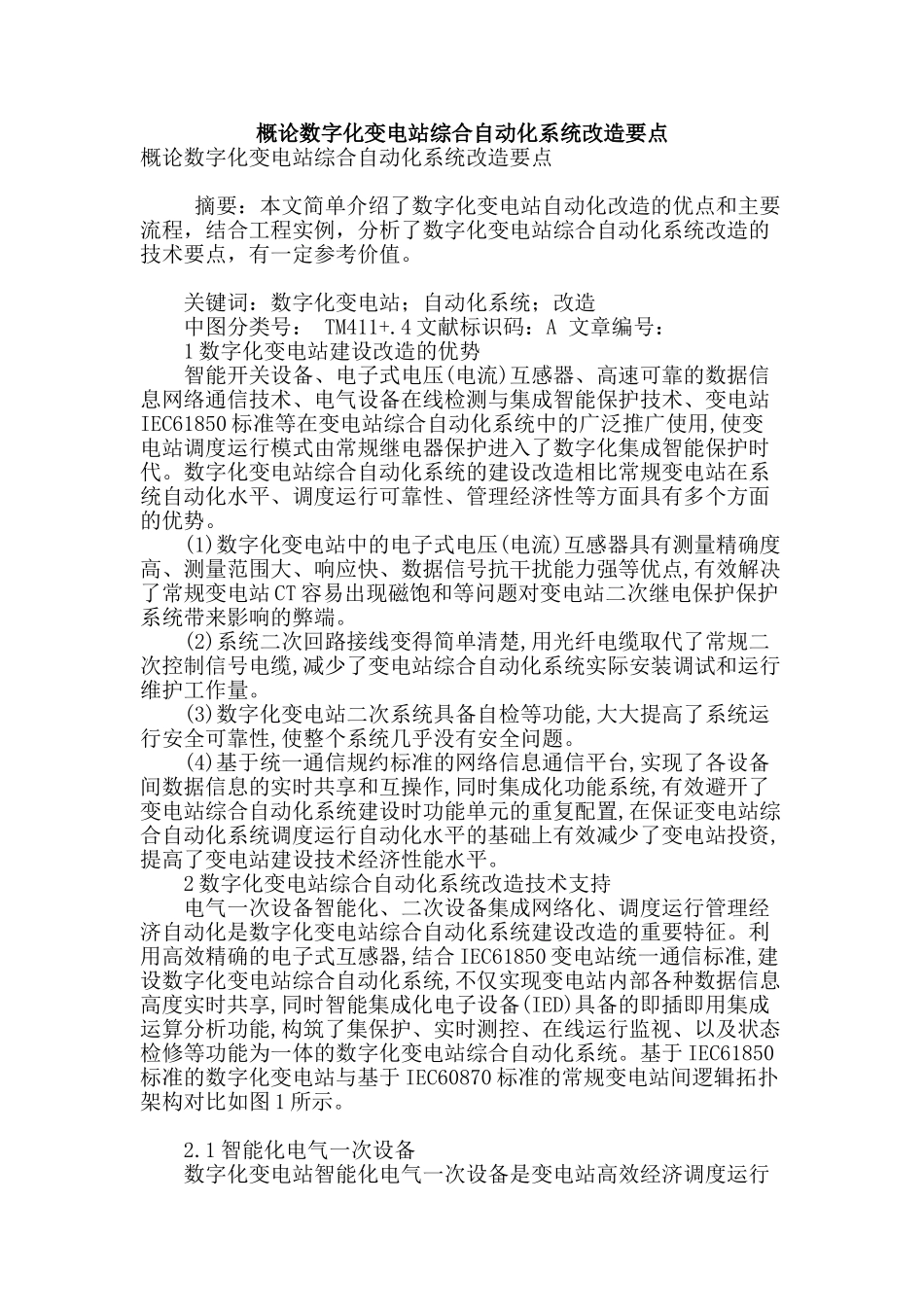

概论数字化变电站综合自动化系统改造要点概论数字化变电站综合自动化系统改造要点 摘要：本文简单介绍了数字化变电站自动化改造的优点和主要流程，结合工程实例，分析了数字化变电站综合自动化系统改造的技术要点，有一定参考价值。 关键词：数字化变电站；自动化系统；改造 中图分类号： TM411+.4 文献标识码：A 文章编号： 1 数字化变电站建设改造的优势 智能开关设备、电子式电压(电流)互感器、高速可靠的数据信息网络通信技术、电气设备在线检测与集成智能保护技术、变电站IEC61850 标准等在变电站综合自动化系统中的广泛推广使用,使变电站调度运行模式由常规继电器保护进入了数字化集成智能保护时代。数字化变电站综合自动化系统的建设改造相比常规变电站在系统自动化水平、调度运行可靠性、管理经济性等方面具有多个方面的优势。 (1)数字化变电站中的电子式电压(电流)互感器具有测量精确度高、测量范围大、响应快、数据信号抗干扰能力强等优点,有效解决了常规变电站 CT 容易出现磁饱和等问题对变电站二次继电保护保护系统带来影响的弊端。 (2)系统二次回路接线变得简单清楚,用光纤电缆取代了常规二次控制信号电缆,减少了变电站综合自动化系统实际安装调试和运行维护工作量。 (3)数字化变电站二次系统具备自检等功能,大大提高了系统运行安全可靠性,使整个系统几乎没有安全问题。 (4)基于统一通信规约标准的网络信息通信平台,实现了各设备间数据信息的实时共享和互操作,同时集成化功能系统,有效避开了变电站综合自动化系统建设时功能单元的重复配置,在保证变电站综合自动化系统调度运行自动化水平的基础上有效减少了变电站投资,提高了变电站建设技术经济性能水平。 2 数字化变电站综合自动化系统改造技术支持 电气一次设备智能化、二次设备集成网络化、调度运行管理经济自动化是数字化变电站综合自动化系统建设改造的重要特征。利用高效精确的电子式互感器,结合 IEC61850 变电站统一通信标准,建设数字化变电站综合自动化系统,不仅实现变电站内部各种数据信息高度实时共享,同时智能集成化电子设备(IED)具备的即插即用集成运算分析功能,构筑了集保护、实时测控、在线运行监视、以及状态检修等功能为一体的数字化变电站综合自动化系统。基于 IEC61850标准的数字化变电站与基于 IEC60870 标准的常规变电站间逻辑拓扑架构对比如图 1 所示。 2.1 智能化电气一次设备 数字化变电站智能化电气一次设备是变电站高效经济调...
