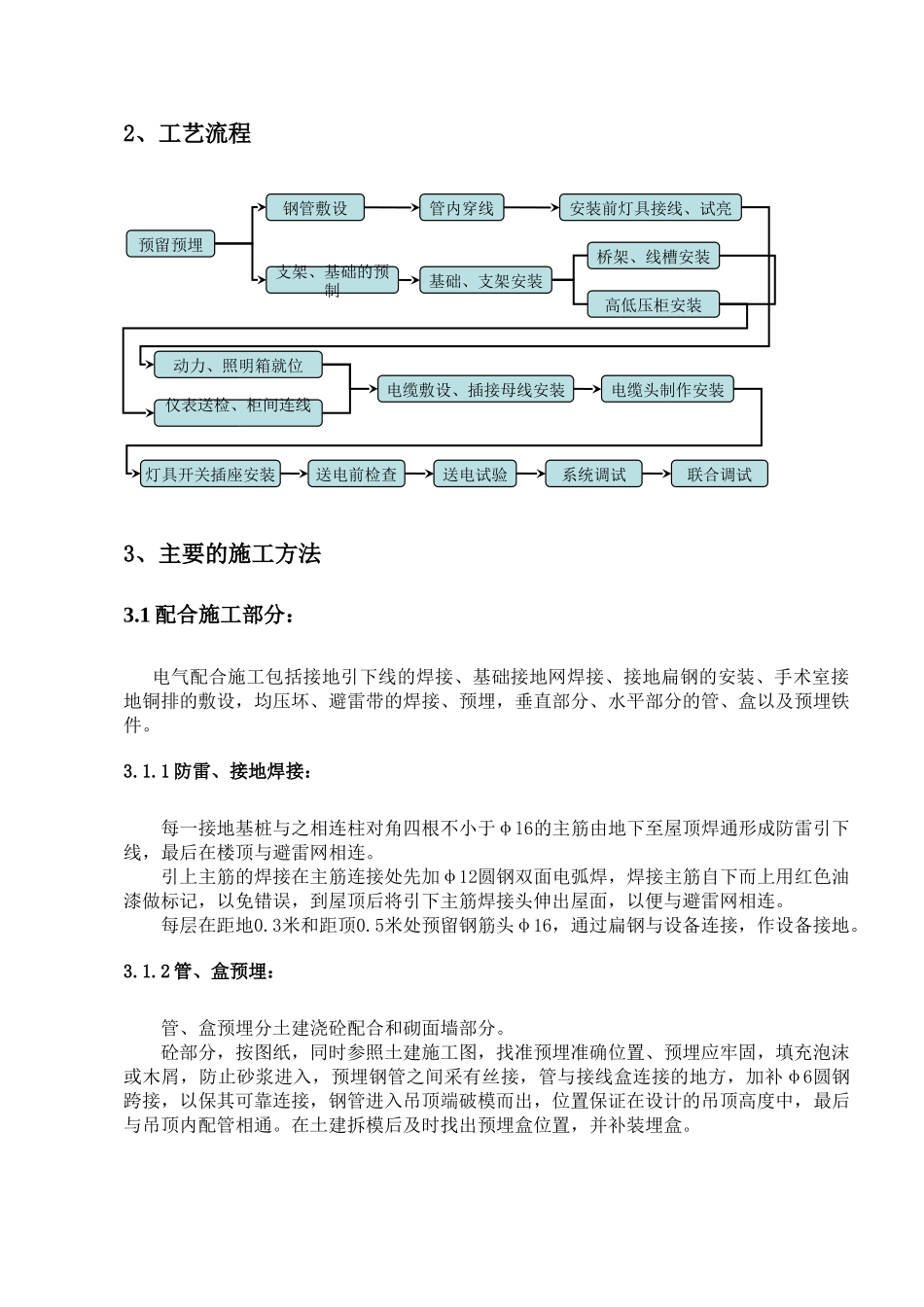

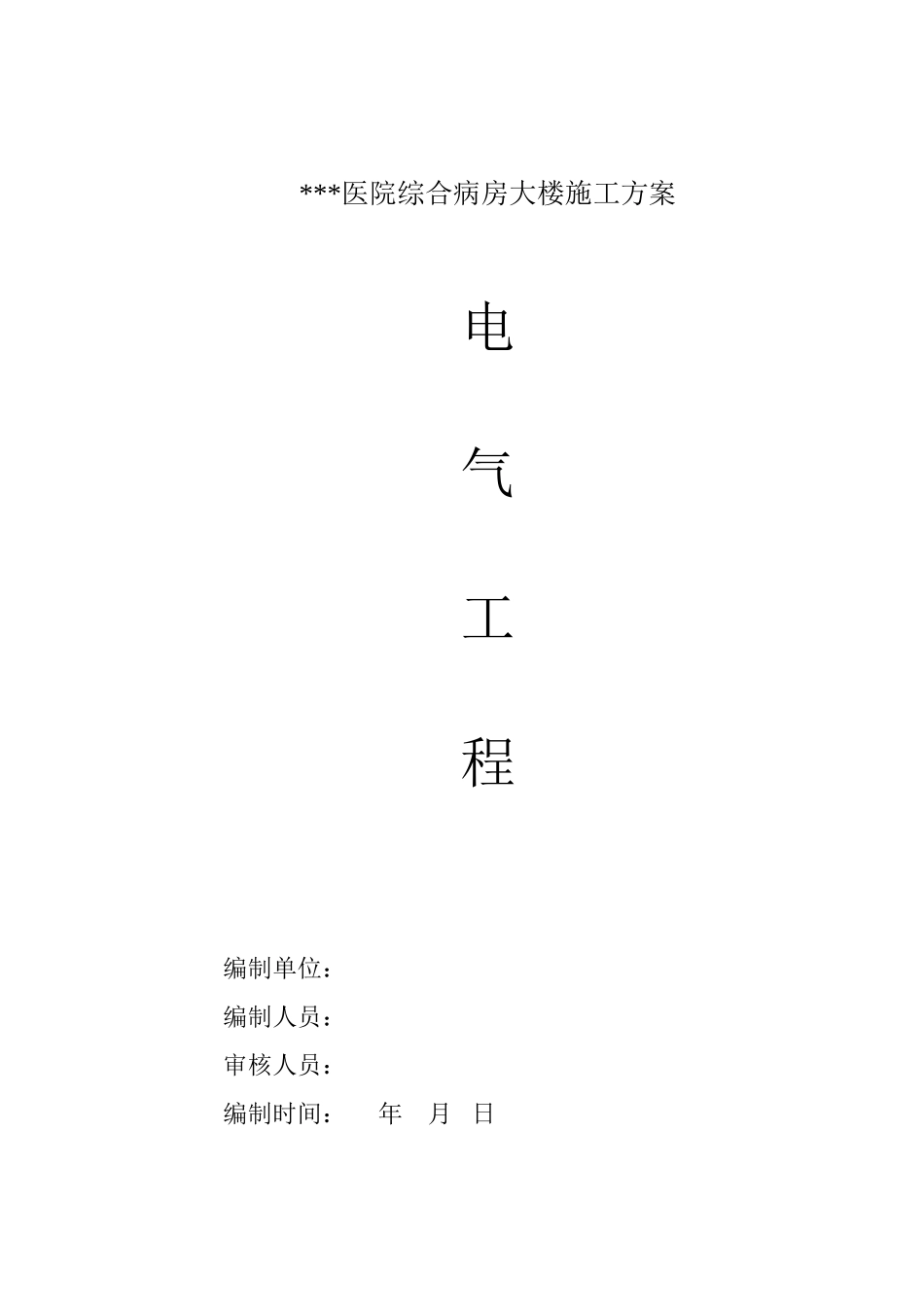

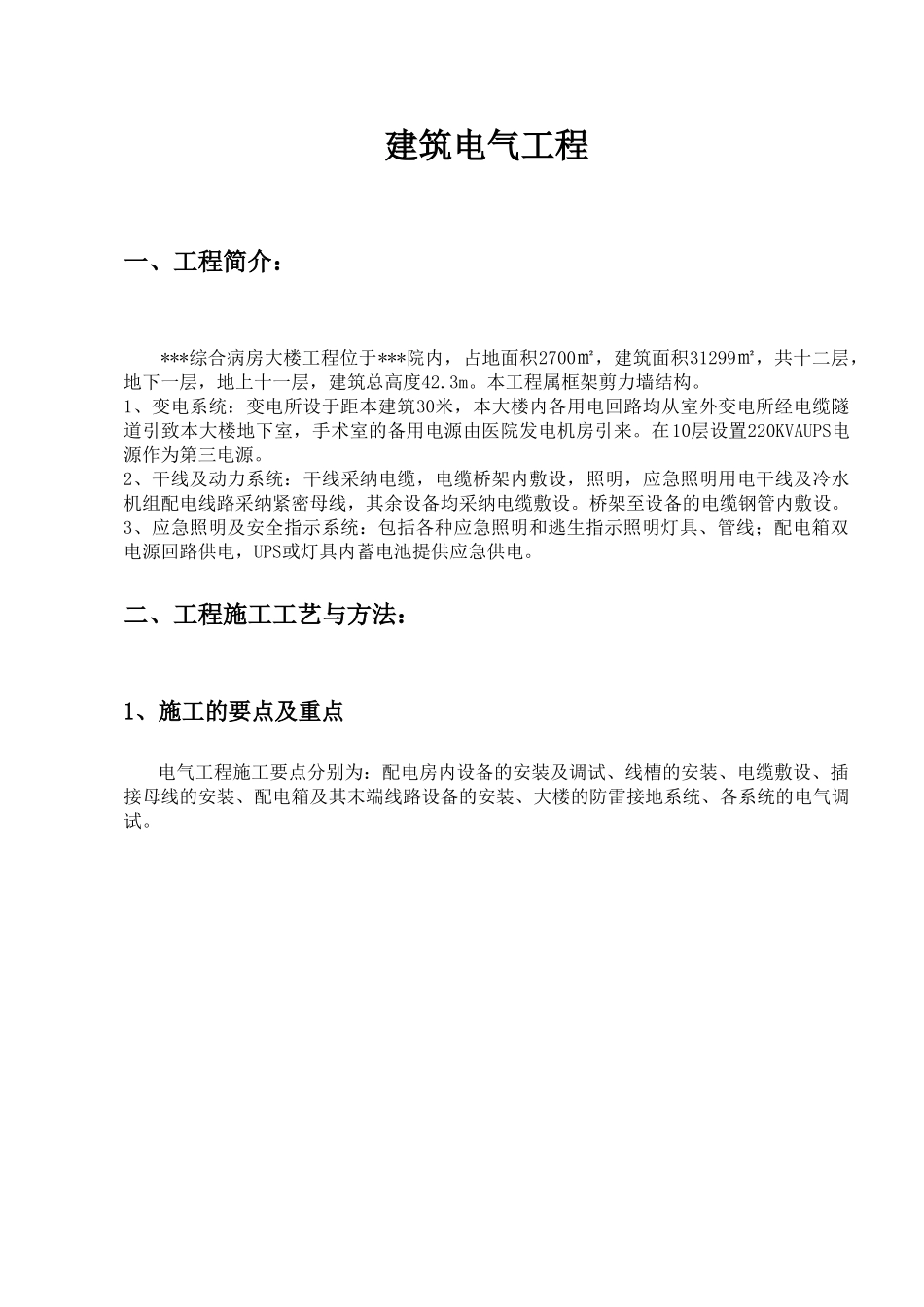

***医院综合病房大楼施工方案电气工程编制单位：编制人员：审核人员：编制时间： 年 月 日建筑电气工程一、工程简介：***综合病房大楼工程位于***院内，占地面积2700㎡，建筑面积31299㎡，共十二层，地下一层，地上十一层，建筑总高度42.3m。本工程属框架剪力墙结构。1、变电系统：变电所设于距本建筑30米，本大楼内各用电回路均从室外变电所经电缆隧道引致本大楼地下室，手术室的备用电源由医院发电机房引来。在10层设置220KVAUPS电源作为第三电源。2、干线及动力系统：干线采纳电缆，电缆桥架内敷设，照明，应急照明用电干线及冷水机组配电线路采纳紧密母线，其余设备均采纳电缆敷设。桥架至设备的电缆钢管内敷设。3、应急照明及安全指示系统：包括各种应急照明和逃生指示照明灯具、管线；配电箱双电源回路供电，UPS或灯具内蓄电池提供应急供电。二、工程施工工艺与方法：1、施工的要点及重点电气工程施工要点分别为：配电房内设备的安装及调试、线槽的安装、电缆敷设、插接母线的安装、配电箱及其末端线路设备的安装、大楼的防雷接地系统、各系统的电气调试。2、工艺流程3、主要的施工方法3.1 配合施工部分：电气配合施工包括接地引下线的焊接、基础接地网焊接、接地扁钢的安装、手术室接地铜排的敷设，均压坏、避雷带的焊接、预埋，垂直部分、水平部分的管、盒以及预埋铁件。3.1.1 防雷、接地焊接：每一接地基桩与之相连柱对角四根不小于φl6的主筋由地下至屋顶焊通形成防雷引下线，最后在楼顶与避雷网相连。引上主筋的焊接在主筋连接处先加φ12圆钢双面电弧焊，焊接主筋自下而上用红色油漆做标记，以免错误，到屋顶后将引下主筋焊接头伸出屋面，以便与避雷网相连。每层在距地0.3米和距顶0.5米处预留钢筋头φ16，通过扁钢与设备连接，作设备接地。3.1.2 管、盒预埋：管、盒预埋分土建浇砼配合和砌面墙部分。砼部分，按图纸，同时参照土建施工图，找准预埋准确位置、预埋应牢固，填充泡沫或木屑，防止砂浆进入，预埋钢管之间采有丝接，管与接线盒连接的地方，加补φ6圆钢跨接，以保其可靠连接，钢管进入吊顶端破模而出，位置保证在设计的吊顶高度中，最后与吊顶内配管相通。在土建拆模后及时找出预埋盒位置，并补装埋盒。预留预埋钢管敷设支架、基础的预制管内穿线安装前灯具接线、试亮动力、照明箱就位基础、支架安装桥架、线槽安装电缆敷设、插接母线安装电缆头制作安装灯具开关插座安装送电前检查送电试验系统调试联合调试仪表送检、柜...
