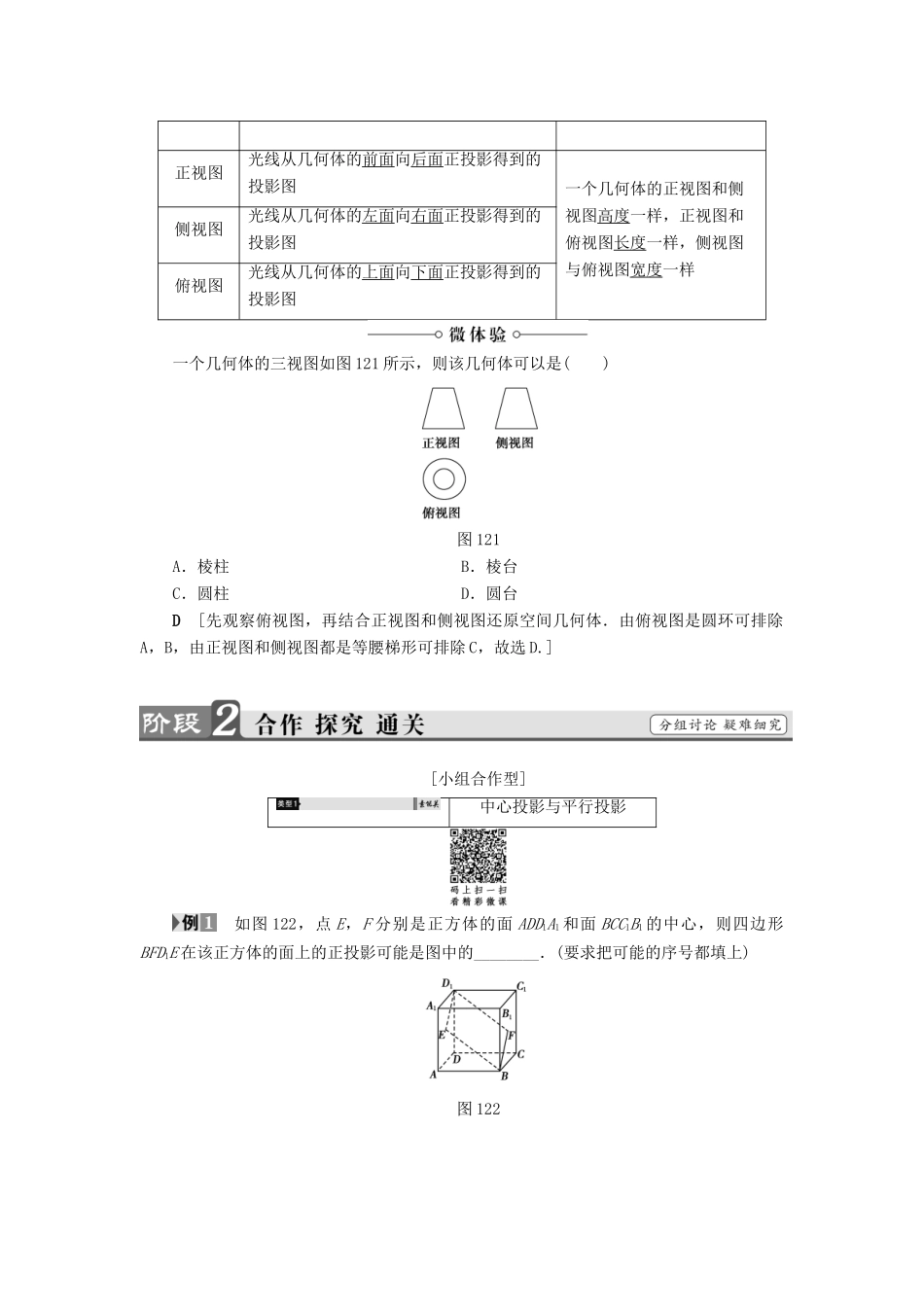

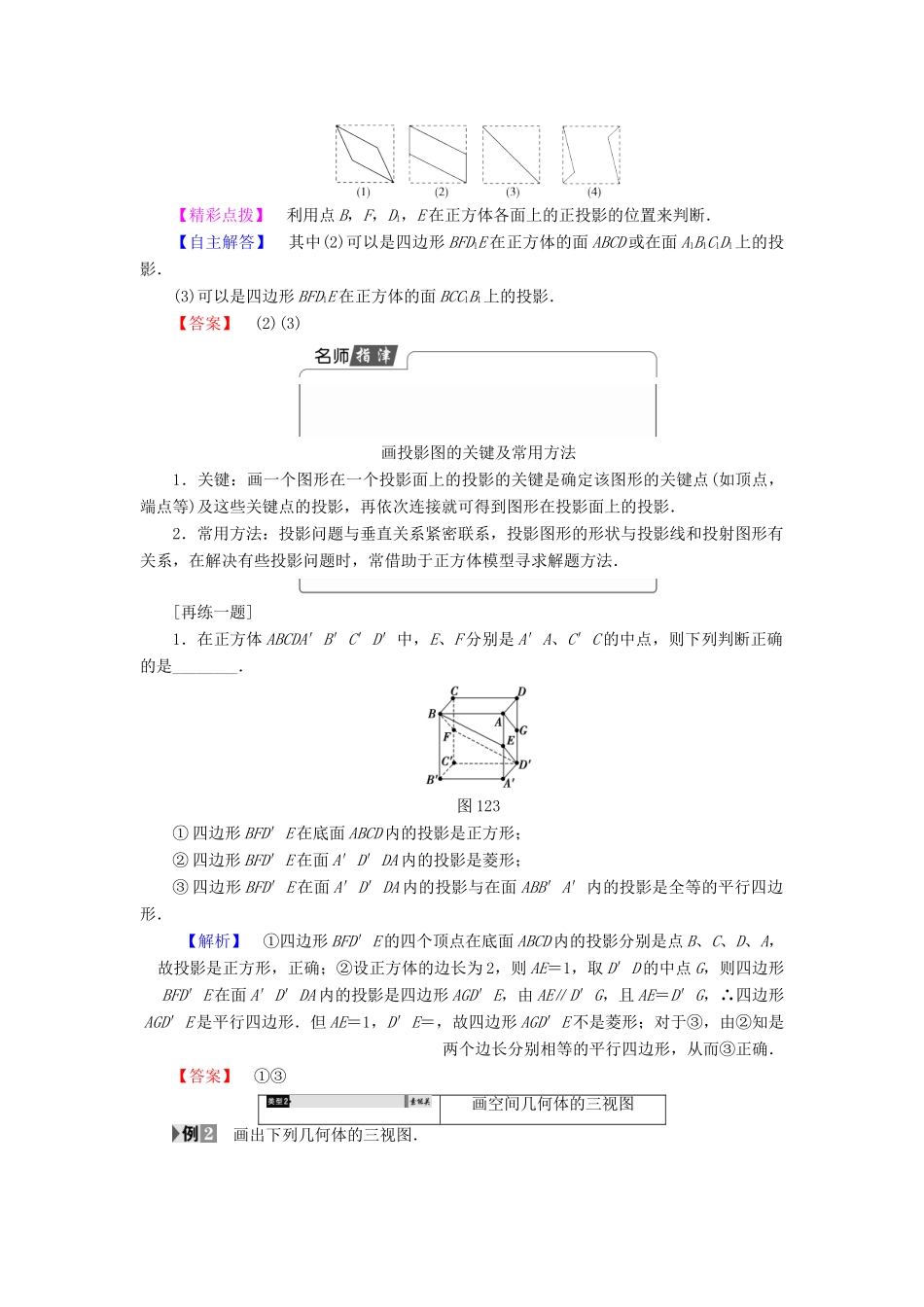

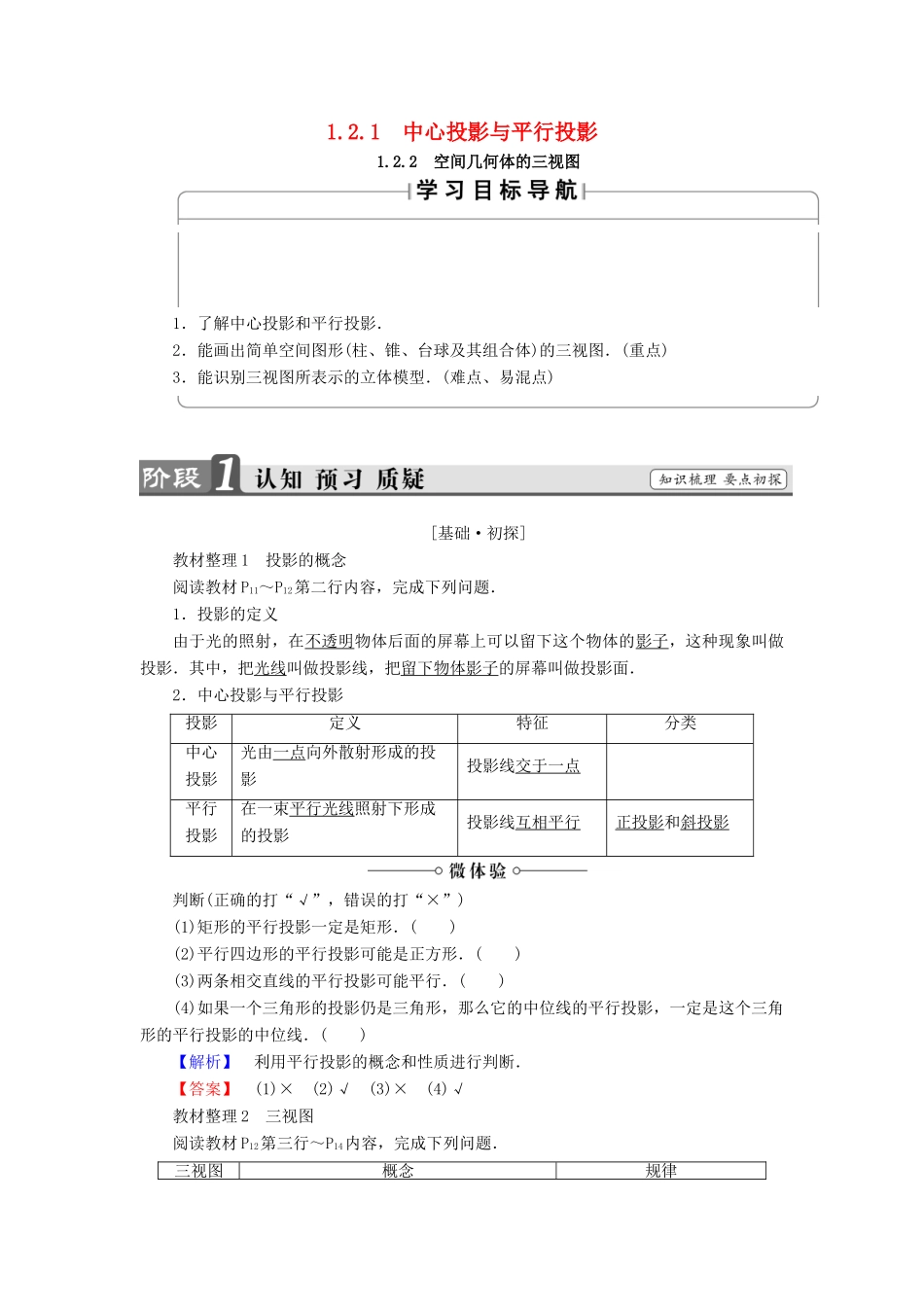

1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图1．了解中心投影和平行投影．2．能画出简单空间图形(柱、锥、台球及其组合体)的三视图．(重点)3．能识别三视图所表示的立体模型．(难点、易混点)[基础·初探]教材整理 1 投影的概念阅读教材 P11～P12第二行内容，完成下列问题．1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影投影定义特征分类中心投影光由一点向外散射形成的投影投影线交于一点平行投影在一束平行光线照射下形成的投影投影线互相平行正投影和斜投影判断(正确的打“√”，错误的打“×”)(1)矩形的平行投影一定是矩形．( )(2)平行四边形的平行投影可能是正方形．( )(3)两条相交直线的平行投影可能平行．( )(4)如果一个三角形的投影仍是三角形，那么它的中位线的平行投影，一定是这个三角形的平行投影的中位线．( )【解析】 利用平行投影的概念和性质进行判断．【答案】 (1)× (2)√ (3)× (4)√教材整理 2 三视图阅读教材 P12第三行～P14内容，完成下列问题．三视图概念规律正视图光线从几何体的前面向后面正投影得到的投影图一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样侧视图光线从几何体的左面向右面正投影得到的投影图俯视图光线从几何体的上面向下面正投影得到的投影图一个几何体的三视图如图 121 所示，则该几何体可以是( )图 121A．棱柱B．棱台C．圆柱D．圆台D [先观察俯视图，再结合正视图和侧视图还原空间几何体．由俯视图是圆环可排除A，B，由正视图和侧视图都是等腰梯形可排除 C，故选 D.][小组合作型]中心投影与平行投影 如图 122，点 E，F 分别是正方体的面 ADD1A1 和面 BCC1B1 的中心，则四边形BFD1E 在该正方体的面上的正投影可能是图中的________．(要求把可能的序号都填上)图 122【精彩点拨】 利用点 B，F，D1，E 在正方体各面上的正投影的位置来判断．【自主解答】 其中(2)可以是四边形 BFD1E 在正方体的面 ABCD 或在面 A1B1C1D1上的投影．(3)可以是四边形 BFD1E 在正方体的面 BCC1B1上的投影．【答案】 (2)(3)画投影图的关键及常用方法1．关键：画一个图形在一个投影面上的投影的关键是确定该图形的关键点(如顶点，端点等)及这些关键点的投影，再依次连接就可得到图形在投影面上的...
