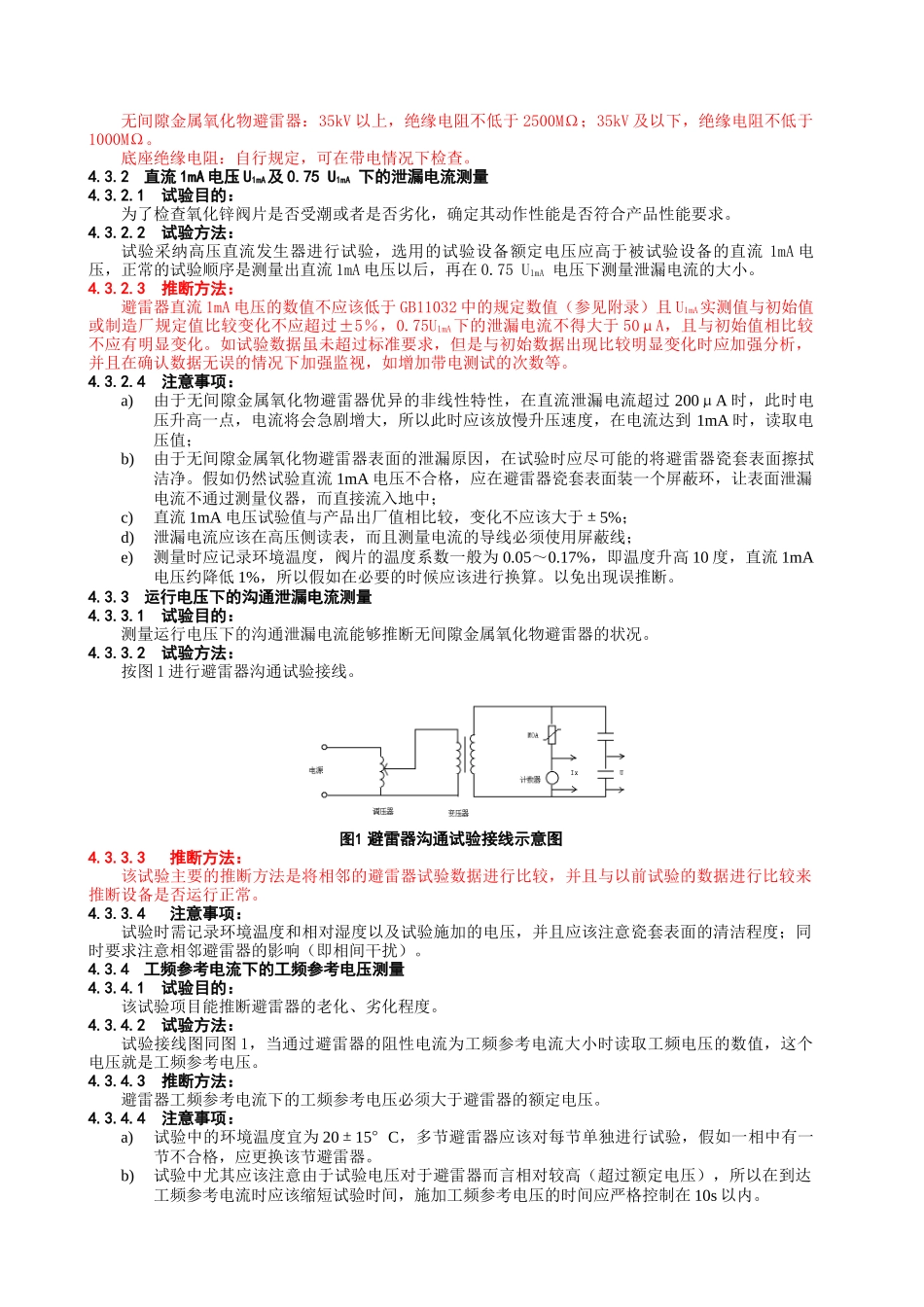

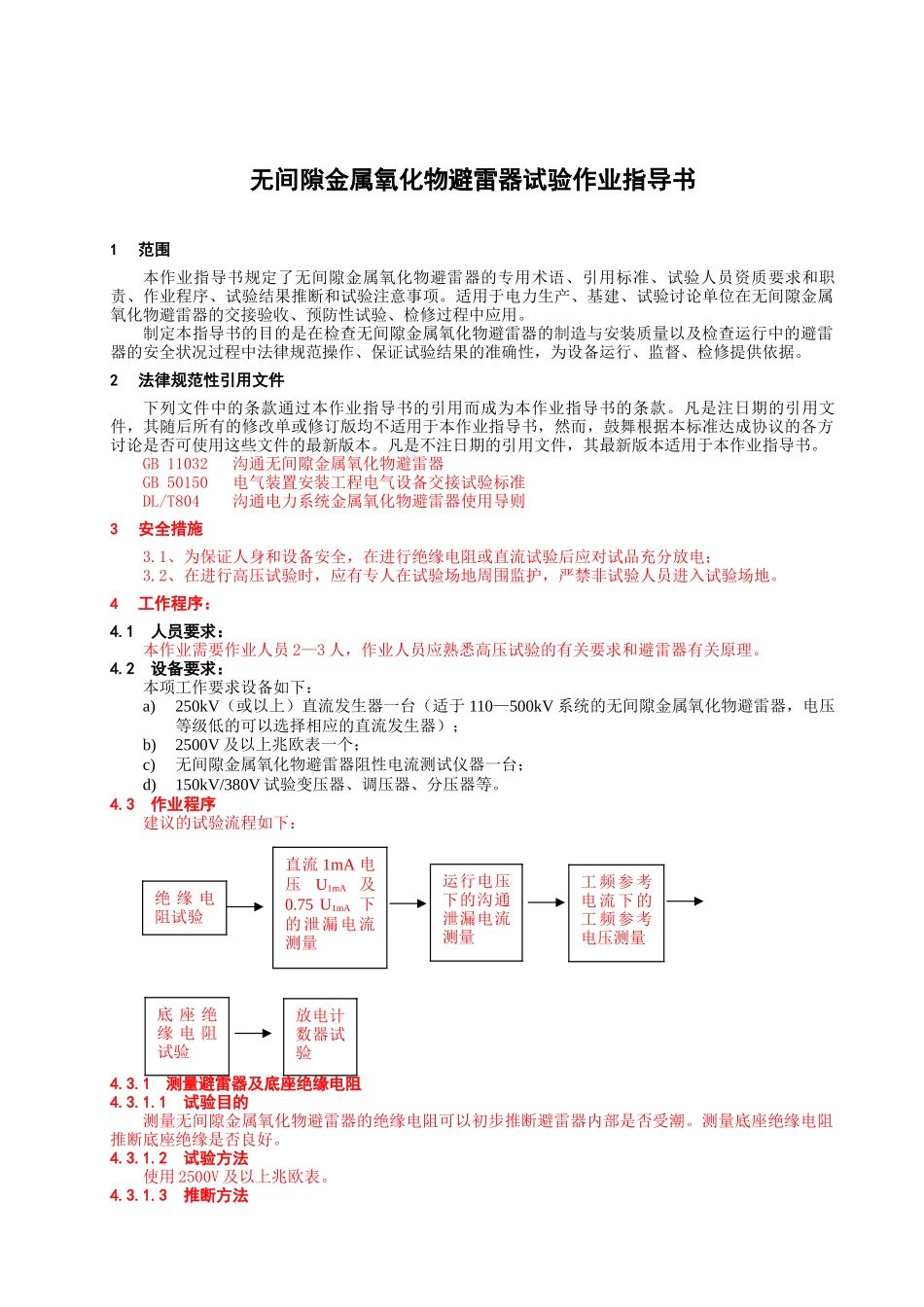

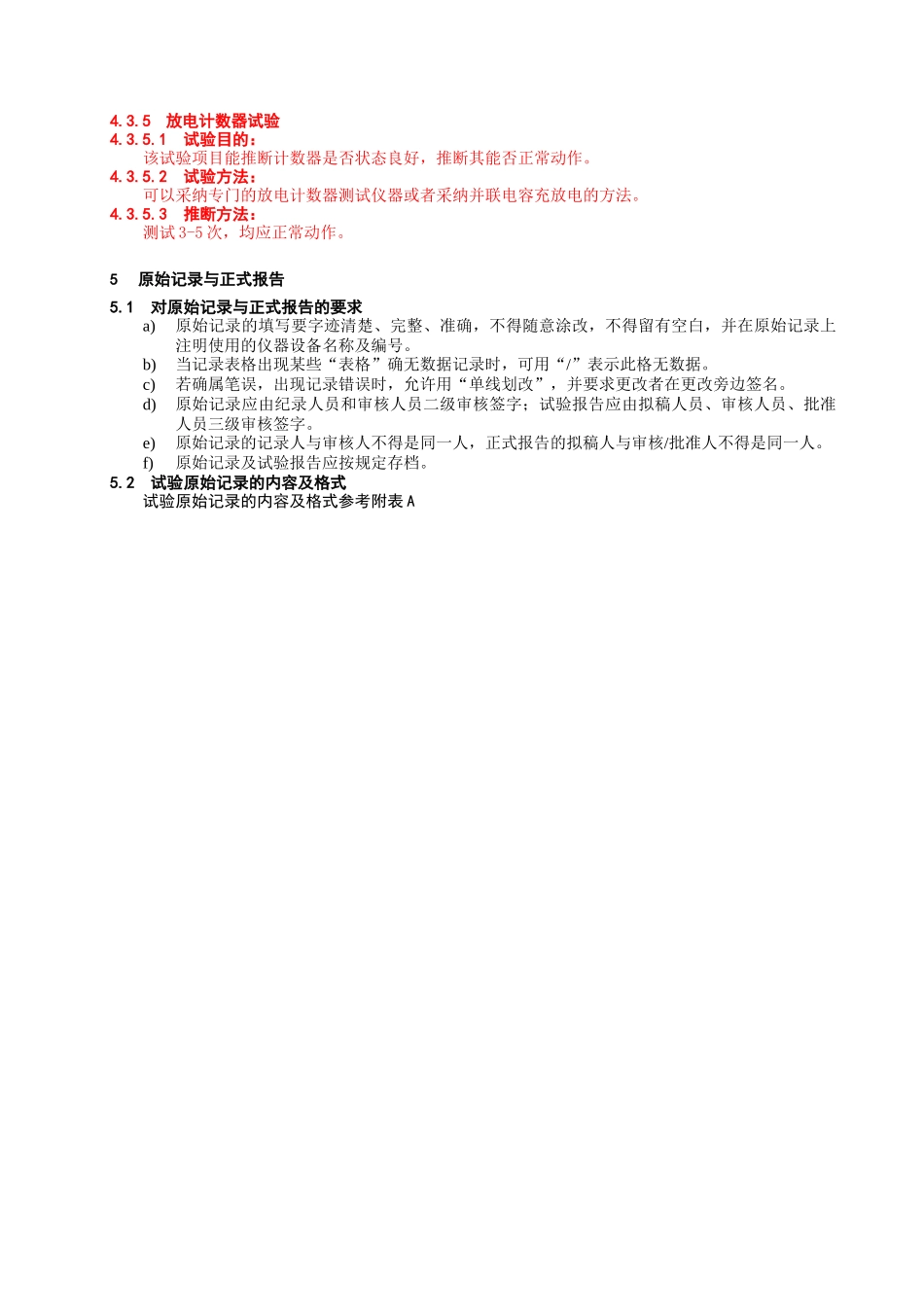

无间隙金属氧化物避雷器试验作业指导书1范围本作业指导书规定了无间隙金属氧化物避雷器的专用术语、引用标准、试验人员资质要求和职责、作业程序、试验结果推断和试验注意事项。适用于电力生产、基建、试验讨论单位在无间隙金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。制定本指导书的目的是在检查无间隙金属氧化物避雷器的制造与安装质量以及检查运行中的避雷器的安全状况过程中法律规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。2法律规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。GB 11032 沟通无间隙金属氧化物避雷器GB 50150 电气装置安装工程电气设备交接试验标准DL/T804 沟通电力系统金属氧化物避雷器使用导则3安全措施3.1、为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电；3.2、在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进入试验场地。4工作程序：4.1人员要求：本作业需要作业人员 2—3 人，作业人员应熟悉高压试验的有关要求和避雷器有关原理。4.2设备要求：本项工作要求设备如下：a)250kV（或以上）直流发生器一台（适于 110—500kV 系统的无间隙金属氧化物避雷器，电压等级低的可以选择相应的直流发生器）；b)2500V 及以上兆欧表一个；c)无间隙金属氧化物避雷器阻性电流测试仪器一台；d)150kV/380V 试验变压器、调压器、分压器等。4.3作业程序建议的试验流程如下：4.3.1测量避雷器及底座绝缘电阻4.3.1.1试验目的测量无间隙金属氧化物避雷器的绝缘电阻可以初步推断避雷器内部是否受潮。测量底座绝缘电阻推断底座绝缘是否良好。4.3.1.2试验方法使用 2500V 及以上兆欧表。4.3.1.3推断方法绝 缘 电阻试验直流 1mA 电压U1mA 及0.75 U1mA 下的泄漏电流测量运行电压下的沟通泄漏电流测量工频参考电流下的工频参考电压测量底 座 绝缘 电 阻试验放电计数器试验无间隙金属氧化物避雷器：35kV 以上，绝缘电阻不低于 2500MΩ；35kV 及以下，绝缘电阻不低于1000MΩ。底座绝缘电阻：自行规定，可在带电情况下检查。4.3.2直流 1mA 电压 U1mA及 0.75 U1mA 下的泄漏电流测量4.3.2.1试验目的：为...
