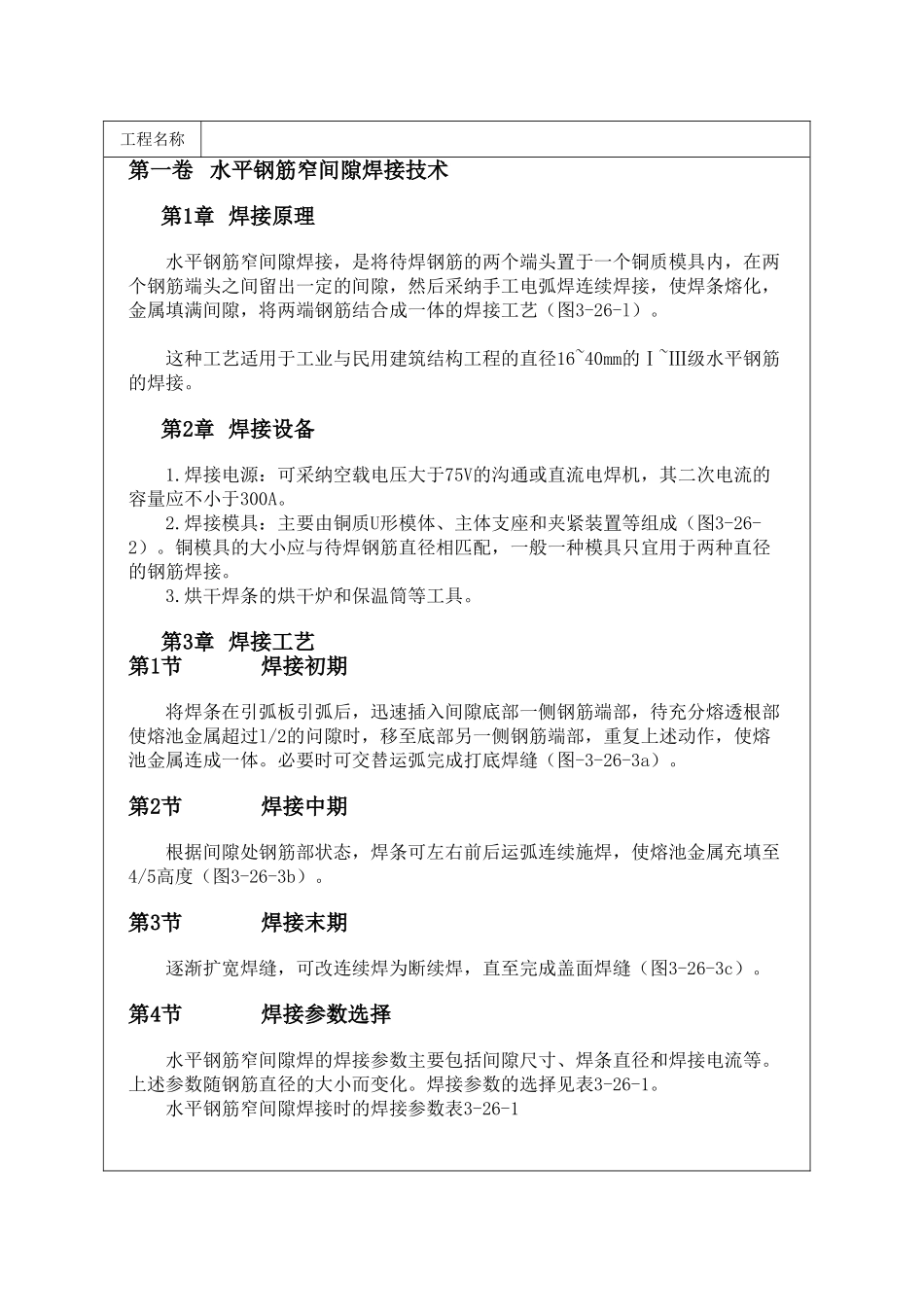

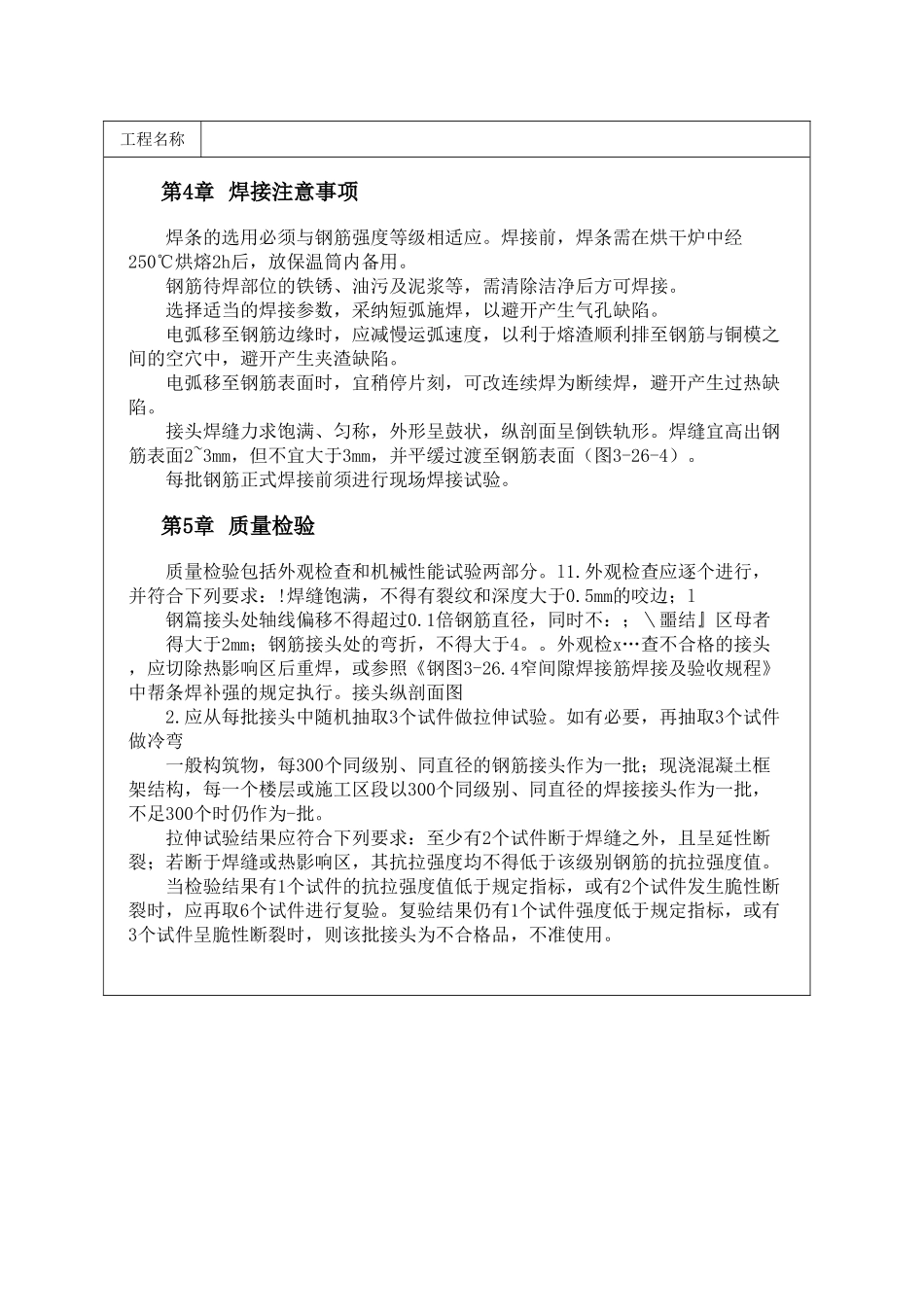

工程名称第一卷 水平钢筋窄间隙焊接技术第1章 焊接原理水平钢筋窄间隙焊接，是将待焊钢筋的两个端头置于一个铜质模具内，在两个钢筋端头之间留出一定的间隙，然后采纳手工电弧焊连续焊接，使焊条熔化，金属填满间隙，将两端钢筋结合成一体的焊接工艺（图3-26-l）。这种工艺适用于工业与民用建筑结构工程的直径16~40mm的Ⅰ~Ⅲ级水平钢筋的焊接。第2章 焊接设备1.焊接电源：可采纳空载电压大于75V的沟通或直流电焊机，其二次电流的容量应不小于300A。2.焊接模具：主要由铜质U形模体、主体支座和夹紧装置等组成（图3-26-2）。铜模具的大小应与待焊钢筋直径相匹配，一般一种模具只宜用于两种直径的钢筋焊接。3.烘干焊条的烘干炉和保温筒等工具。第3章 焊接工艺第1节焊接初期将焊条在引弧板引弧后，迅速插入间隙底部一侧钢筋端部，待充分熔透根部使熔池金属超过l/2的问隙时，移至底部另一侧钢筋端部，重复上述动作，使熔池金属连成一体。必要时可交替运弧完成打底焊缝（图-3-26-3a）。第2节焊接中期根据间隙处钢筋部状态，焊条可左右前后运弧连续施焊，使熔池金属充填至4/5高度（图3-26-3b）。第3节焊接末期逐渐扩宽焊缝，可改连续焊为断续焊，直至完成盖面焊缝（图3-26-3c）。第4节焊接参数选择水平钢筋窄间隙焊的焊接参数主要包括间隙尺寸、焊条直径和焊接电流等。上述参数随钢筋直径的大小而变化。焊接参数的选择见表3-26-1。水平钢筋窄间隙焊接时的焊接参数表3-26-1工程名称第4章 焊接注意事项焊条的选用必须与钢筋强度等级相适应。焊接前，焊条需在烘干炉中经250℃烘熔2h后，放保温筒内备用。钢筋待焊部位的铁锈、油污及泥浆等，需清除洁净后方可焊接。选择适当的焊接参数，采纳短弧施焊，以避开产生气孔缺陷。电弧移至钢筋边缘时，应减慢运弧速度，以利于熔渣顺利排至钢筋与铜模之间的空穴中，避开产生夹渣缺陷。电弧移至钢筋表面时，宜稍停片刻，可改连续焊为断续焊，避开产生过热缺陷。接头焊缝力求饱满、匀称，外形呈鼓状，纵剖面呈倒铁轨形。焊缝宜高出钢筋表面2~3mm，但不宜大于3mm，并平缓过渡至钢筋表面（图3-26-4）。每批钢筋正式焊接前须进行现场焊接试验。第5章 质量检验质量检验包括外观检查和机械性能试验两部分。l1.外观检查应逐个进行，并符合下列要求：!焊缝饱满，不得有裂纹和深度大于0.5mm的咬边；l钢篇接头处轴线偏移不得超过0.1倍钢筋直径，同时不：；＼噩结』区母者得大于2mm；钢筋接头处的弯折，不得大于4。。外观检x...
