水电站面板堆石坝坝体填筑施工工艺VIP专享

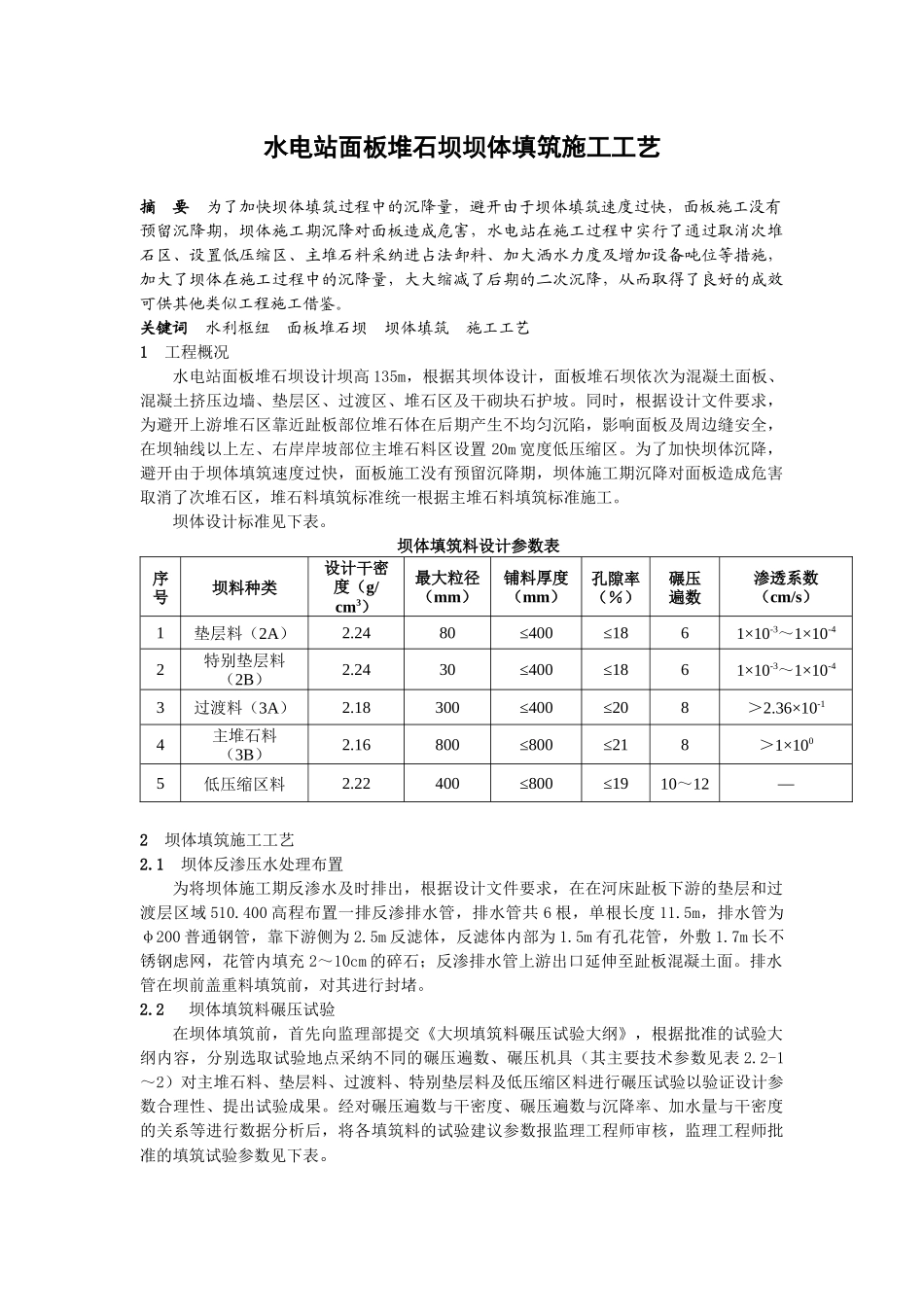

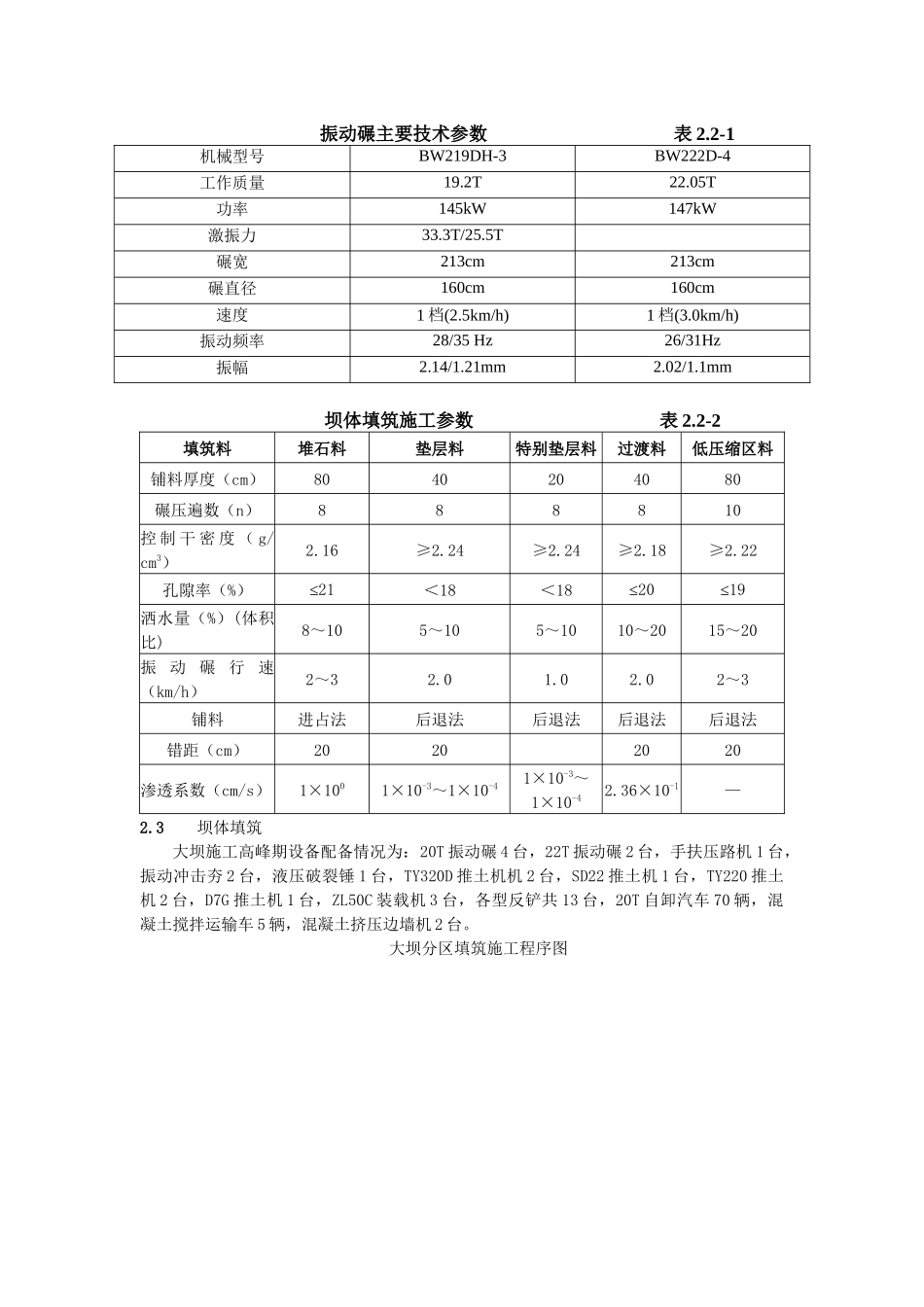

水电站面板堆石坝坝体填筑施工工艺 摘 要 为了加快坝体填筑过程中的沉降量，避开由于坝体填筑速度过快，面板施工没有预留沉降期，坝体施工期沉降对面板造成危害，水电站在施工过程中实行了通过取消次堆石区、设置低压缩区、主堆石料采纳进占法卸料、加大洒水力度及增加设备吨位等措施，加大了坝体在施工过程中的沉降量，大大缩减了后期的二次沉降，从而取得了良好的成效可供其他类似工程施工借鉴。关键词 水利枢纽 面板堆石坝 坝体填筑 施工工艺1 工程概况水电站面板堆石坝设计坝高 135m，根据其坝体设计，面板堆石坝依次为混凝土面板、混凝土挤压边墙、垫层区、过渡区、堆石区及干砌块石护坡。同时，根据设计文件要求，为避开上游堆石区靠近趾板部位堆石体在后期产生不均匀沉陷，影响面板及周边缝安全，在坝轴线以上左、右岸岸坡部位主堆石料区设置 20m 宽度低压缩区。为了加快坝体沉降，避开由于坝体填筑速度过快，面板施工没有预留沉降期，坝体施工期沉降对面板造成危害取消了次堆石区，堆石料填筑标准统一根据主堆石料填筑标准施工。坝体设计标准见下表。坝体填筑料设计参数表 序号坝料种类设计干密度（g/cm3）最大粒径（mm）铺料厚度（mm）孔隙率（％）碾压遍数渗透系数（cm/s）1垫层料（2A）2.2480≤400≤1861×10-3～1×10-42特别垫层料（2B）2.2430≤400≤1861×10-3～1×10-43过渡料（3A）2.18300≤400≤208＞2.36×10-14主堆石料（3B）2.16800≤800≤218＞1×1005低压缩区料2.22400≤800≤1910～12—2 坝体填筑施工工艺2.1 坝体反渗压水处理布置为将坝体施工期反渗水及时排出，根据设计文件要求，在在河床趾板下游的垫层和过渡层区域 510.400 高程布置一排反渗排水管，排水管共 6 根，单根长度 11.5m，排水管为φ200 普通钢管，靠下游侧为 2.5m 反滤体，反滤体内部为 1.5m 有孔花管，外敷 1.7m 长不锈钢虑网，花管内填充 2～10cm 的碎石；反渗排水管上游出口延伸至趾板混凝土面。排水管在坝前盖重料填筑前，对其进行封堵。2.2 坝体填筑料碾压试验在坝体填筑前，首先向监理部提交《大坝填筑料碾压试验大纲》，根据批准的试验大纲内容，分别选取试验地点采纳不同的碾压遍数、碾压机具（其主要技术参数见表 2.2-1～2）对主堆石料、垫层料、过渡料、特别垫层料及低压缩区料进行碾压试验以验证设计参数合理性、提出试验成果。经对碾压遍数与干密度、碾压遍数与沉降率、加水量与干密度的关系等进行数据分析后，...
