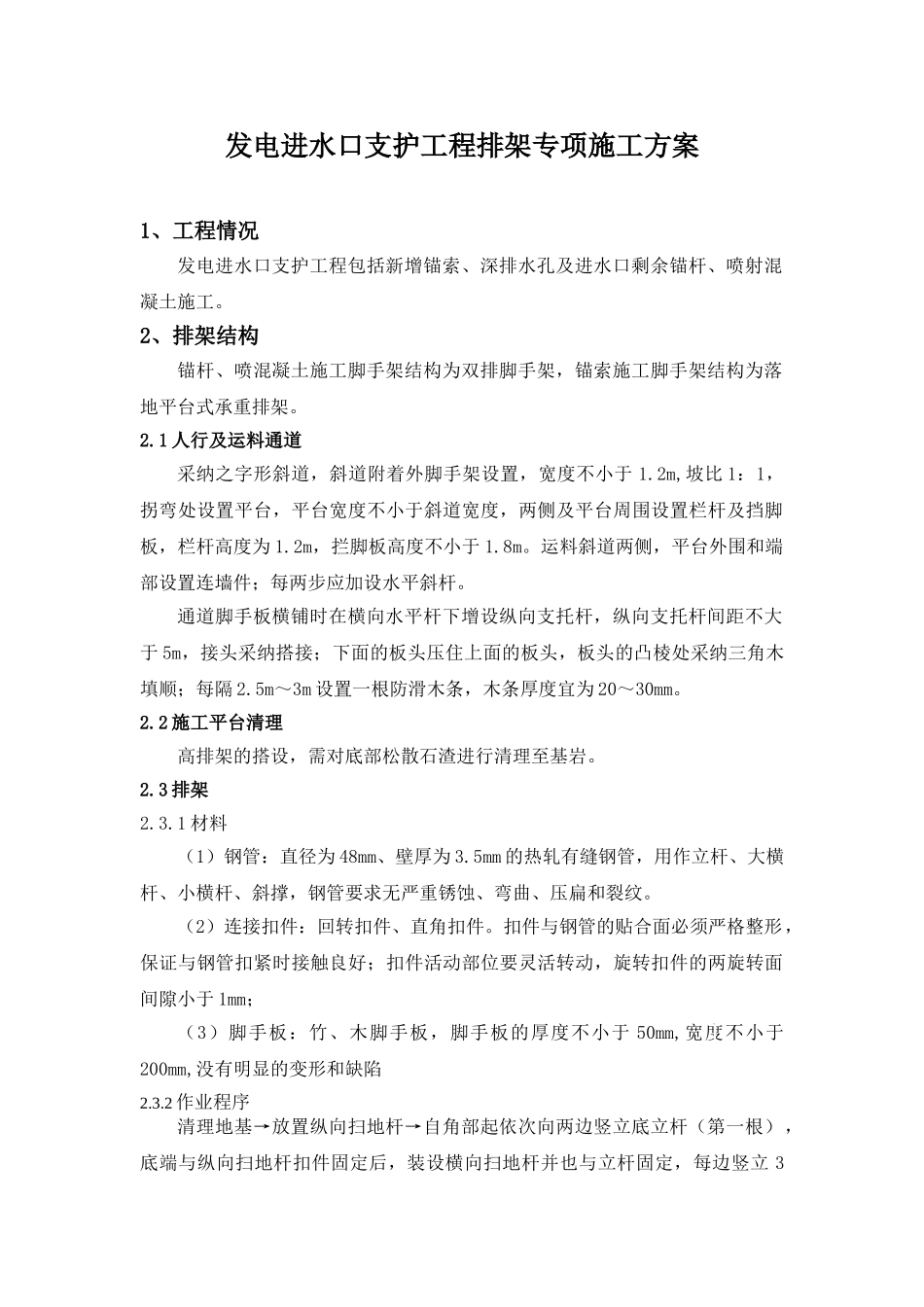

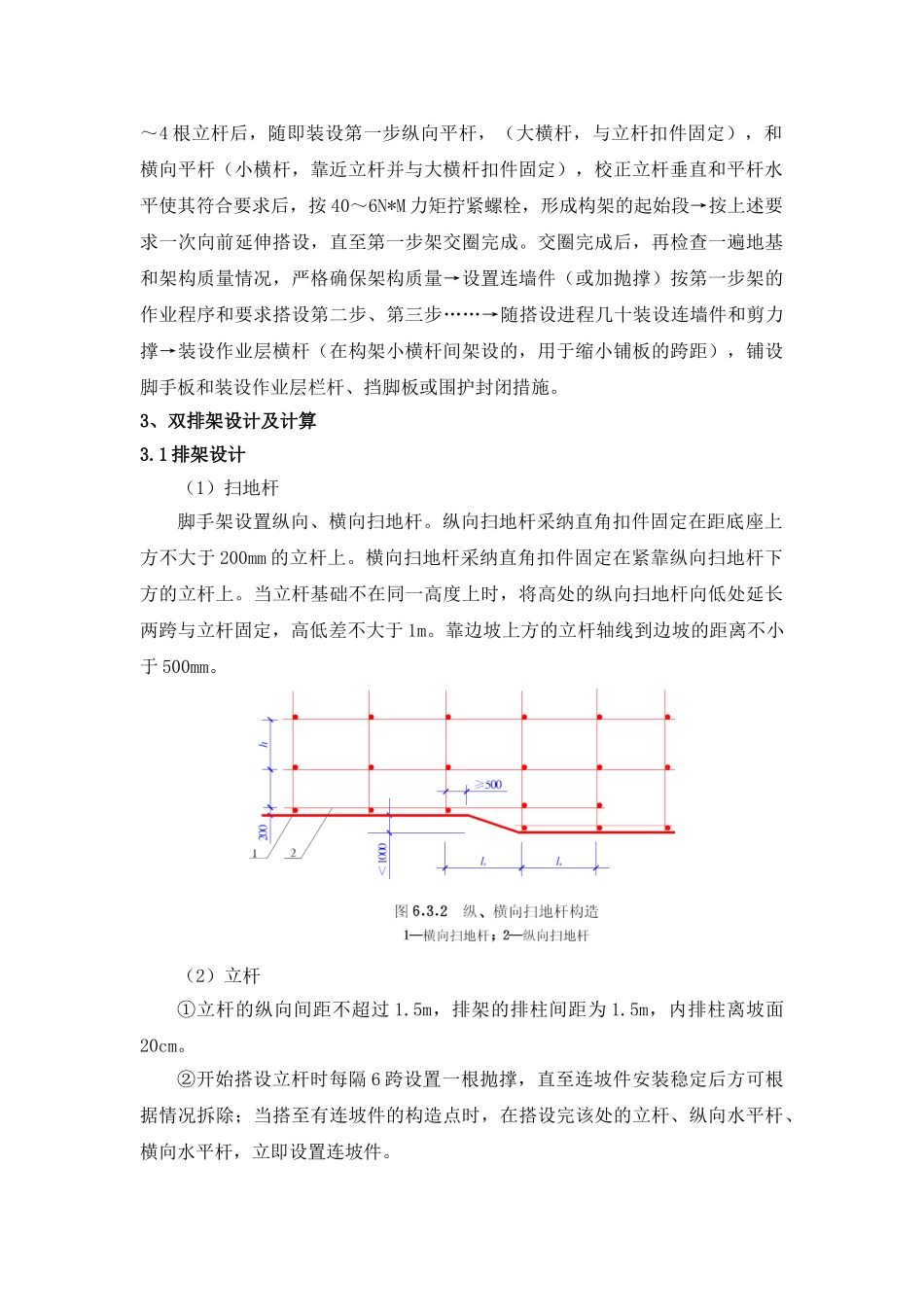

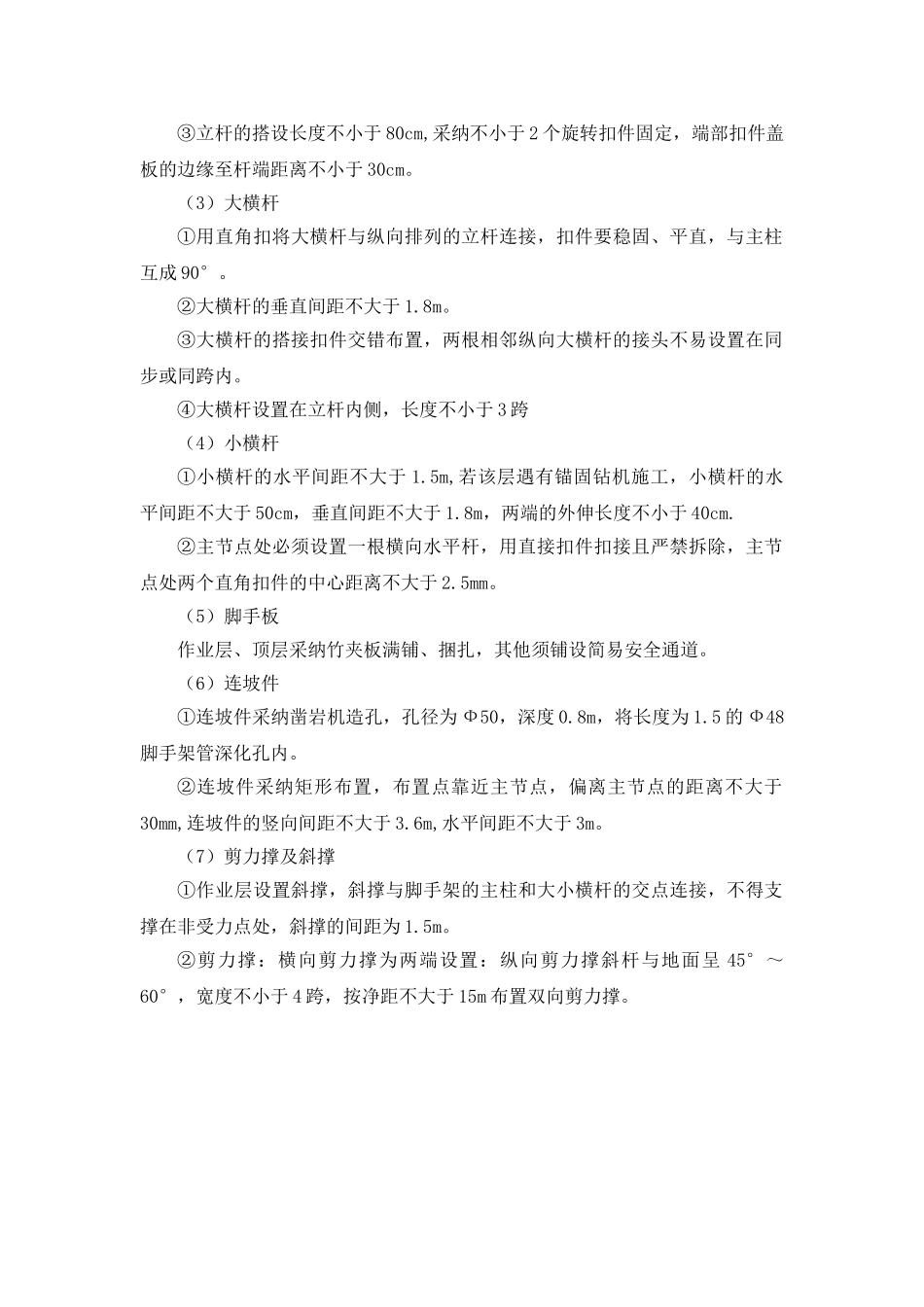

发电进水口支护工程排架专项施工方案1、工程情况 发电进水口支护工程包括新增锚索、深排水孔及进水口剩余锚杆、喷射混凝土施工。2、排架结构锚杆、喷混凝土施工脚手架结构为双排脚手架，锚索施工脚手架结构为落地平台式承重排架。2.1 人行及运料通道采纳之字形斜道，斜道附着外脚手架设置，宽度不小于 1.2m,坡比 1：1，拐弯处设置平台，平台宽度不小于斜道宽度，两侧及平台周围设置栏杆及挡脚板，栏杆高度为 1.2m，拦脚板高度不小于 1.8m。运料斜道两侧，平台外围和端部设置连墙件；每两步应加设水平斜杆。通道脚手板横铺时在横向水平杆下增设纵向支托杆，纵向支托杆间距不大于 5m，接头采纳搭接；下面的板头压住上面的板头，板头的凸棱处采纳三角木填顺；每隔 2.5m～3m 设置一根防滑木条，木条厚度宜为 20～30mm。2.2 施工平台清理高排架的搭设，需对底部松散石渣进行清理至基岩。2.3 排架2.3.1 材料（1）钢管：直径为 48mm、壁厚为 3.5mm 的热轧有缝钢管，用作立杆、大横杆、小横杆、斜撑，钢管要求无严重锈蚀、弯曲、压扁和裂纹。（2）连接扣件：回转扣件、直角扣件。扣件与钢管的贴合面必须严格整形，保证与钢管扣紧时接触良好；扣件活动部位要灵活转动，旋转扣件的两旋转面间隙小于 1mm；（3）脚手板：竹、木脚手板，脚手板的厚度不小于 50mm,宽度不小于200mm,没有明显的变形和缺陷2.3.2 作业程序清理地基→放置纵向扫地杆→自角部起依次向两边竖立底立杆（第一根），底端与纵向扫地杆扣件固定后，装设横向扫地杆并也与立杆固定，每边竖立 3～4 根立杆后，随即装设第一步纵向平杆，（大横杆，与立杆扣件固定），和横向平杆（小横杆，靠近立杆并与大横杆扣件固定），校正立杆垂直和平杆水平使其符合要求后，按 40～6N*M 力矩拧紧螺栓，形成构架的起始段→按上述要求一次向前延伸搭设，直至第一步架交圈完成。交圈完成后，再检查一遍地基和架构质量情况，严格确保架构质量→设置连墙件（或加抛撑）按第一步架的作业程序和要求搭设第二步、第三步……→随搭设进程几十装设连墙件和剪力撑→装设作业层横杆（在构架小横杆间架设的，用于缩小铺板的跨距），铺设脚手板和装设作业层栏杆、挡脚板或围护封闭措施。3、双排架设计及计算3.1 排架设计（1）扫地杆脚手架设置纵向、横向扫地杆。纵向扫地杆采纳直角扣件固定在距底座上方不大于 200mm 的立杆上。横向扫地杆采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基...
