江西某大型电厂冷却塔施工方案VIP专享

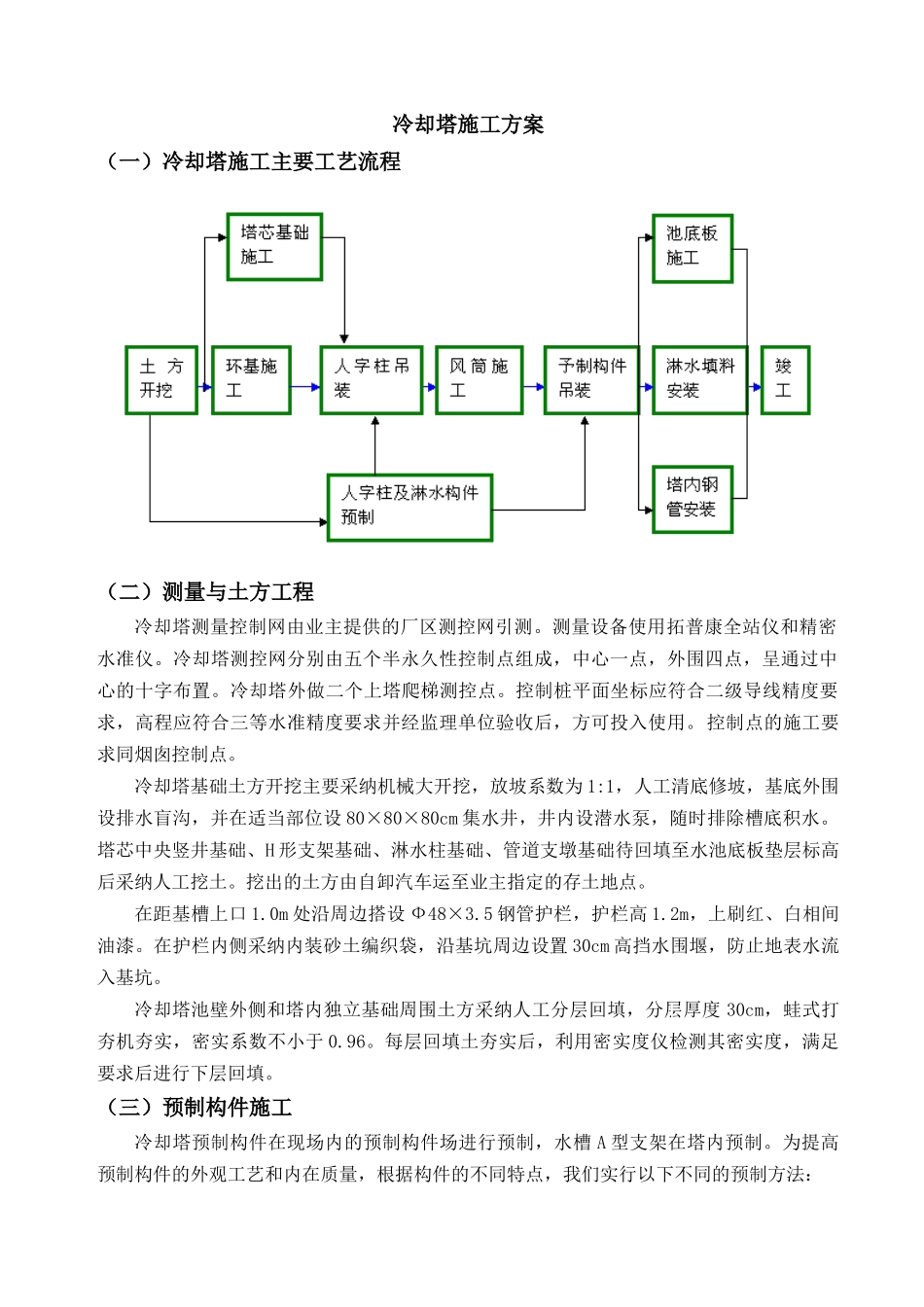

冷却塔施工方案（一）冷却塔施工主要工艺流程 （二）测量与土方工程冷却塔测量控制网由业主提供的厂区测控网引测。测量设备使用拓普康全站仪和精密水准仪。冷却塔测控网分别由五个半永久性控制点组成，中心一点，外围四点，呈通过中心的十字布置。冷却塔外做二个上塔爬梯测控点。控制桩平面坐标应符合二级导线精度要求，高程应符合三等水准精度要求并经监理单位验收后，方可投入使用。控制点的施工要求同烟囱控制点。冷却塔基础土方开挖主要采纳机械大开挖，放坡系数为 1:1，人工清底修坡，基底外围设排水盲沟，并在适当部位设 80×80×80cm 集水井，井内设潜水泵，随时排除槽底积水。塔芯中央竖井基础、H 形支架基础、淋水柱基础、管道支墩基础待回填至水池底板垫层标高后采纳人工挖土。挖出的土方由自卸汽车运至业主指定的存土地点。在距基槽上口 1.0m 处沿周边搭设 Ф48×3.5 钢管护栏，护栏高 1.2m，上刷红、白相间油漆。在护栏内侧采纳内装砂土编织袋，沿基坑周边设置 30cm 高挡水围堰，防止地表水流入基坑。冷却塔池壁外侧和塔内独立基础周围土方采纳人工分层回填，分层厚度 30cm，蛙式打夯机夯实，密实系数不小于 0.96。每层回填土夯实后，利用密实度仪检测其密实度，满足要求后进行下层回填。（三）预制构件施工冷却塔预制构件在现场内的预制构件场进行预制，水槽 A 型支架在塔内预制。为提高预制构件的外观工艺和内在质量，根据构件的不同特点，我们实行以下不同的预制方法：⑴ 淋水柱、A 型水槽支柱、主次梁采纳卧式制作。底模和侧模全部采纳专门加工的整体钢模板，以减少模板拼缝。⑵ 人字柱为圆形非标准构件，需加工制作专用圆形钢模具，设计模具共 16 套。人字柱采纳立式的方法，先将半园型钢模具固定于己搭设好的钢管排架之中，吊入钢筋笼子，垫好混凝土垫块，将另一半钢模与已固定好钢模合拢、加固，拼缝处内垫海棉条，防止漏浆。人字柱抱箍加固后浇筑混凝土。人字柱立式预制可使混凝土内实外光。⑶ 预制构件钢筋由钢筋加工场根据配料单加工下料，钢筋制作接头采纳直螺纹连接。钢筋绑扎时，柱子同一截面钢筋接头数量不超过 50%，梁的同一截面接头数量不超过 25%。箍筋弯钩为 135 度，并应相互错开。人字柱箍筋采纳等距螺旋形，要求绑扎牢固，绑扎钢筋采纳八字形全扣绑扎，水槽两层钢筋之间设置撑筋，以保证位置、间距准确。⑷ 构件的预埋铁件制作前进行调平调直，机械切割，焊接锚筋。安装时，铁件与模...
