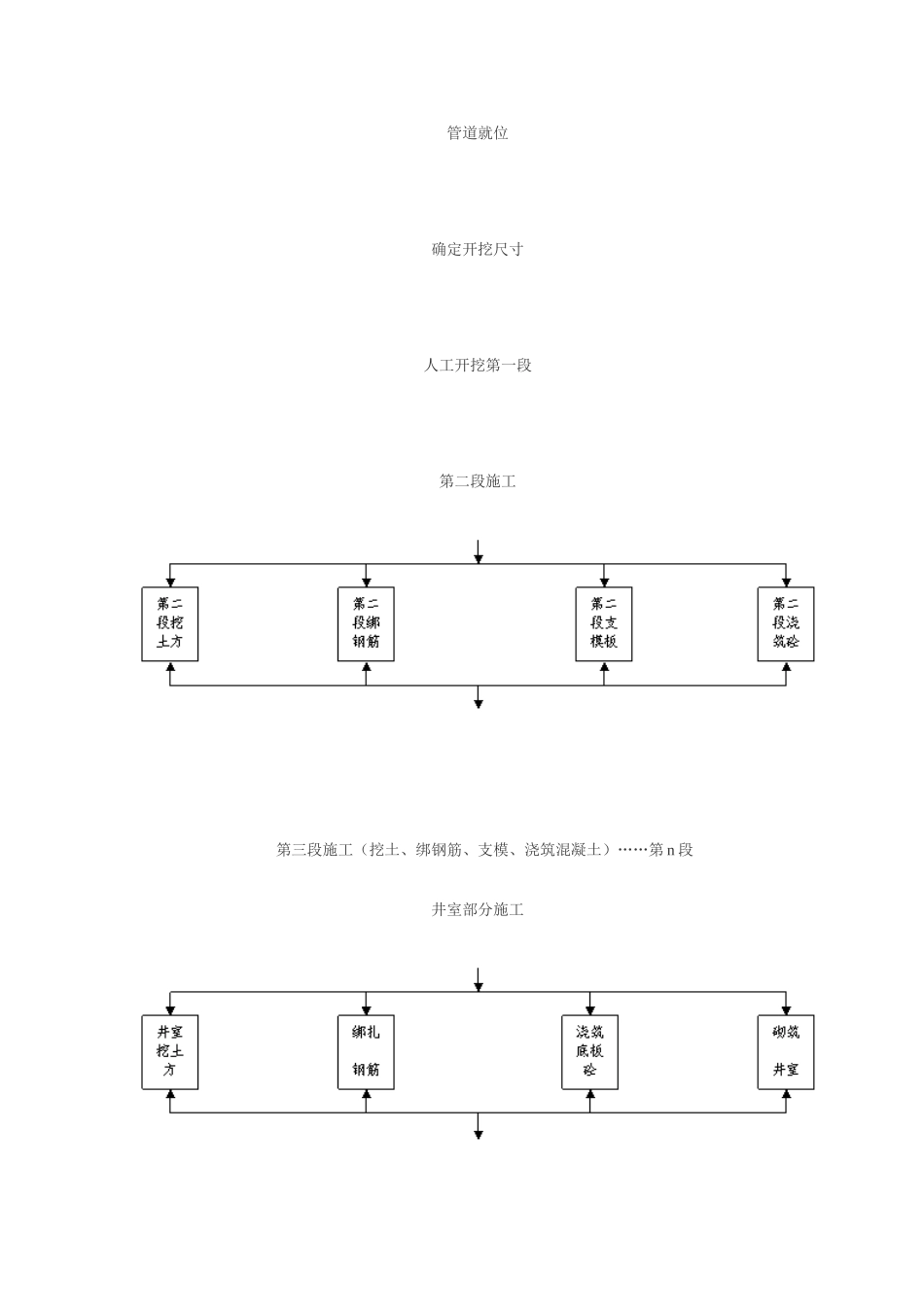

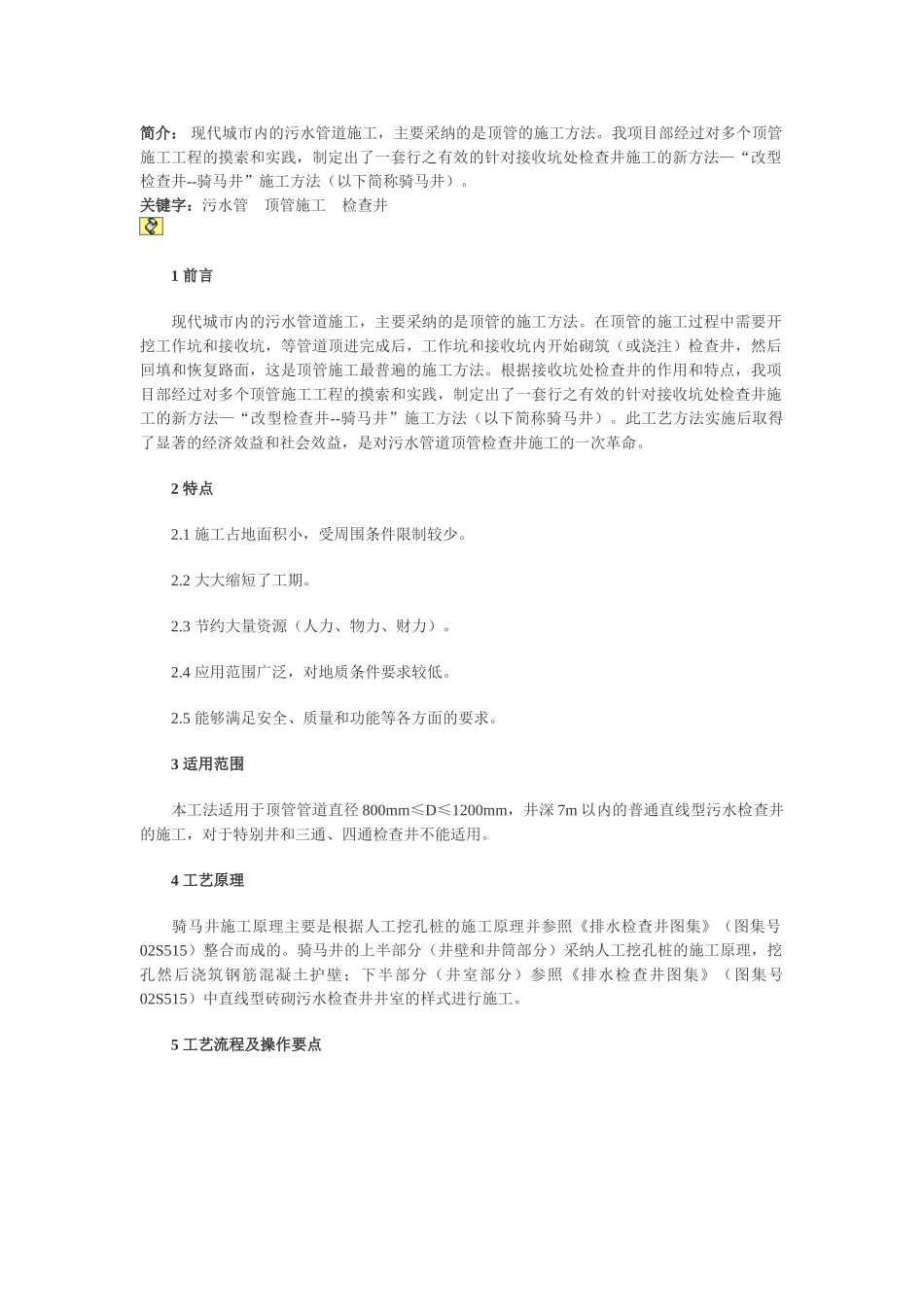

简介： 现代城市内的污水管道施工，主要采纳的是顶管的施工方法。我项目部经过对多个顶管施工工程的摸索和实践，制定出了一套行之有效的针对接收坑处检查井施工的新方法—“改型检查井--骑马井”施工方法（以下简称骑马井）。关键字：污水管 顶管施工 检查井 1 前言 现代城市内的污水管道施工，主要采纳的是顶管的施工方法。在顶管的施工过程中需要开挖工作坑和接收坑，等管道顶进完成后，工作坑和接收坑内开始砌筑（或浇注）检查井，然后回填和恢复路面，这是顶管施工最普遍的施工方法。根据接收坑处检查井的作用和特点，我项目部经过对多个顶管施工工程的摸索和实践，制定出了一套行之有效的针对接收坑处检查井施工的新方法—“改型检查井--骑马井”施工方法（以下简称骑马井）。此工艺方法实施后取得了显著的经济效益和社会效益，是对污水管道顶管检查井施工的一次革命。 2 特点 2.1 施工占地面积小，受周围条件限制较少。 2.2 大大缩短了工期。 2.3 节约大量资源（人力、物力、财力）。 2.4 应用范围广泛，对地质条件要求较低。 2.5 能够满足安全、质量和功能等各方面的要求。 3 适用范围 本工法适用于顶管管道直径 800mm≤D≤1200mm，井深 7m 以内的普通直线型污水检查井的施工，对于特别井和三通、四通检查井不能适用。 4 工艺原理 骑马井施工原理主要是根据人工挖孔桩的施工原理并参照《排水检查井图集》（图集号02S515）整合而成的。骑马井的上半部分（井壁和井筒部分）采纳人工挖孔桩的施工原理，挖孔然后浇筑钢筋混凝土护壁；下半部分（井室部分）参照《排水检查井图集》（图集号02S515）中直线型砖砌污水检查井井室的样式进行施工。 5 工艺流程及操作要点 5.1 骑马井的平面及剖面图参见图 5.1-1，其施工工艺流程参见图 5.1-2。 图 5.1-1 骑马井平面图、剖面图 放线定点 管道就位 确定开挖尺寸 人工开挖第一段 第二段施工 第三段施工（挖土、绑钢筋、支模、浇筑混凝土）……第 n 段 井室部分施工 第 n 段井壁施工 安装爬梯，井壁抹面（含井室部分） 浇注盖板（支底模、绑钢筋、浇注混凝土） 井筒部分施工 恢复路面 图 5.1-1 骑马井施工工艺流程图 5.2 骑马井施工操作要点 5.2.1 放线定点。这是所有工作坑和接收坑施工前的基础工作。假如在接收坑处采纳骑马井施工，则在放线定点时可以根据管段总长和标准管节的长度（ 2m/节），在设计允许的情况下，对设计图纸中的管段长度...
