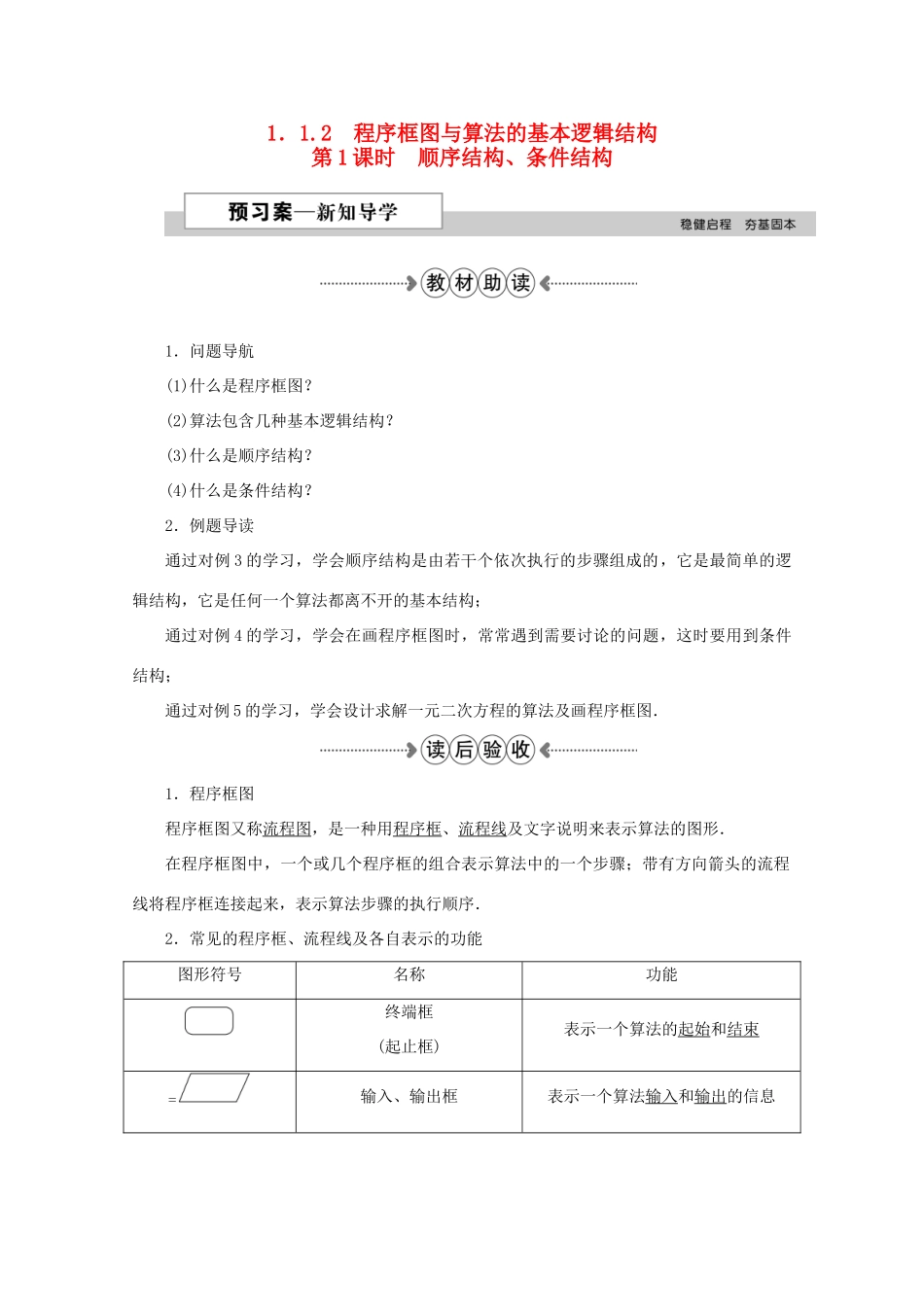

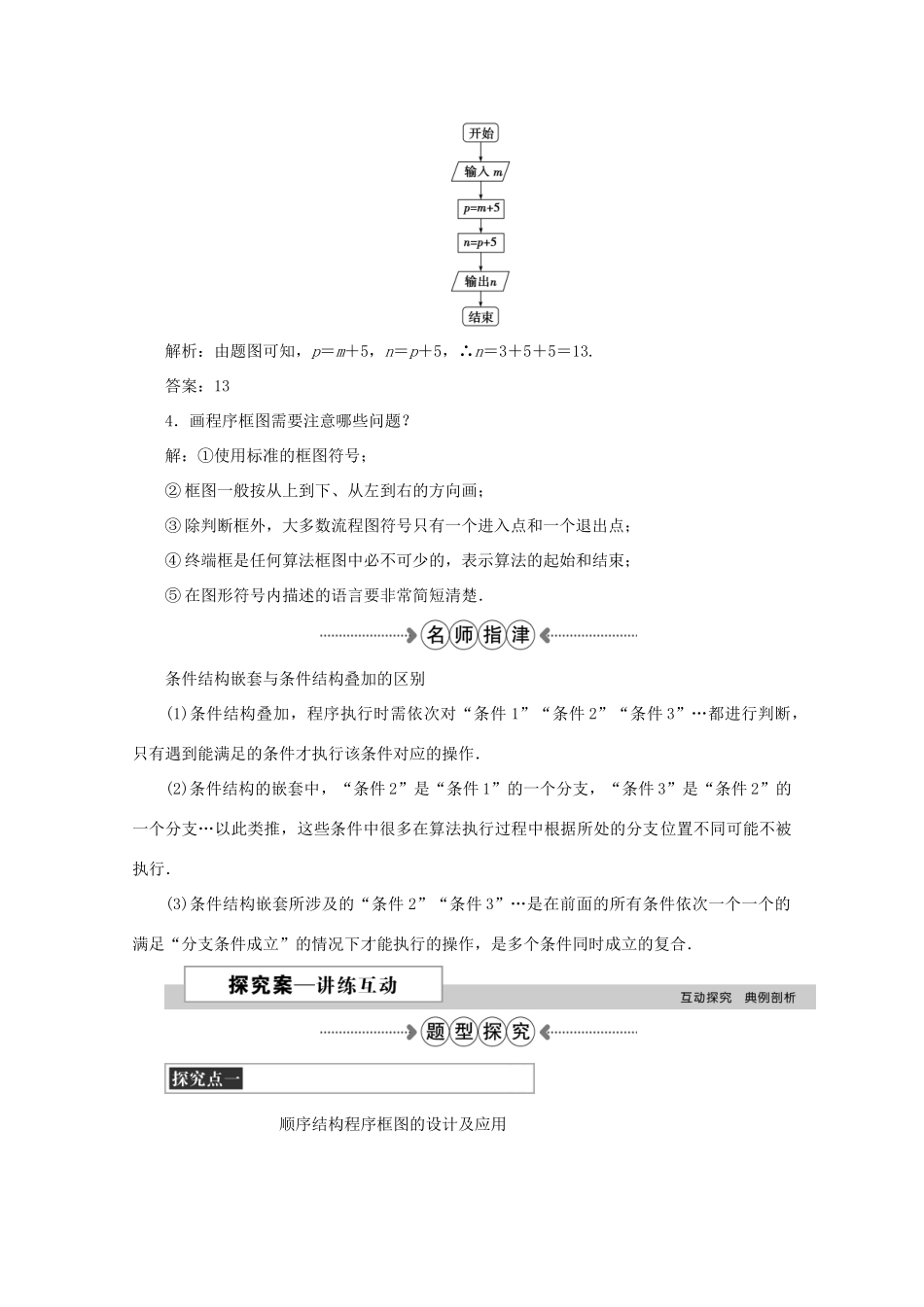

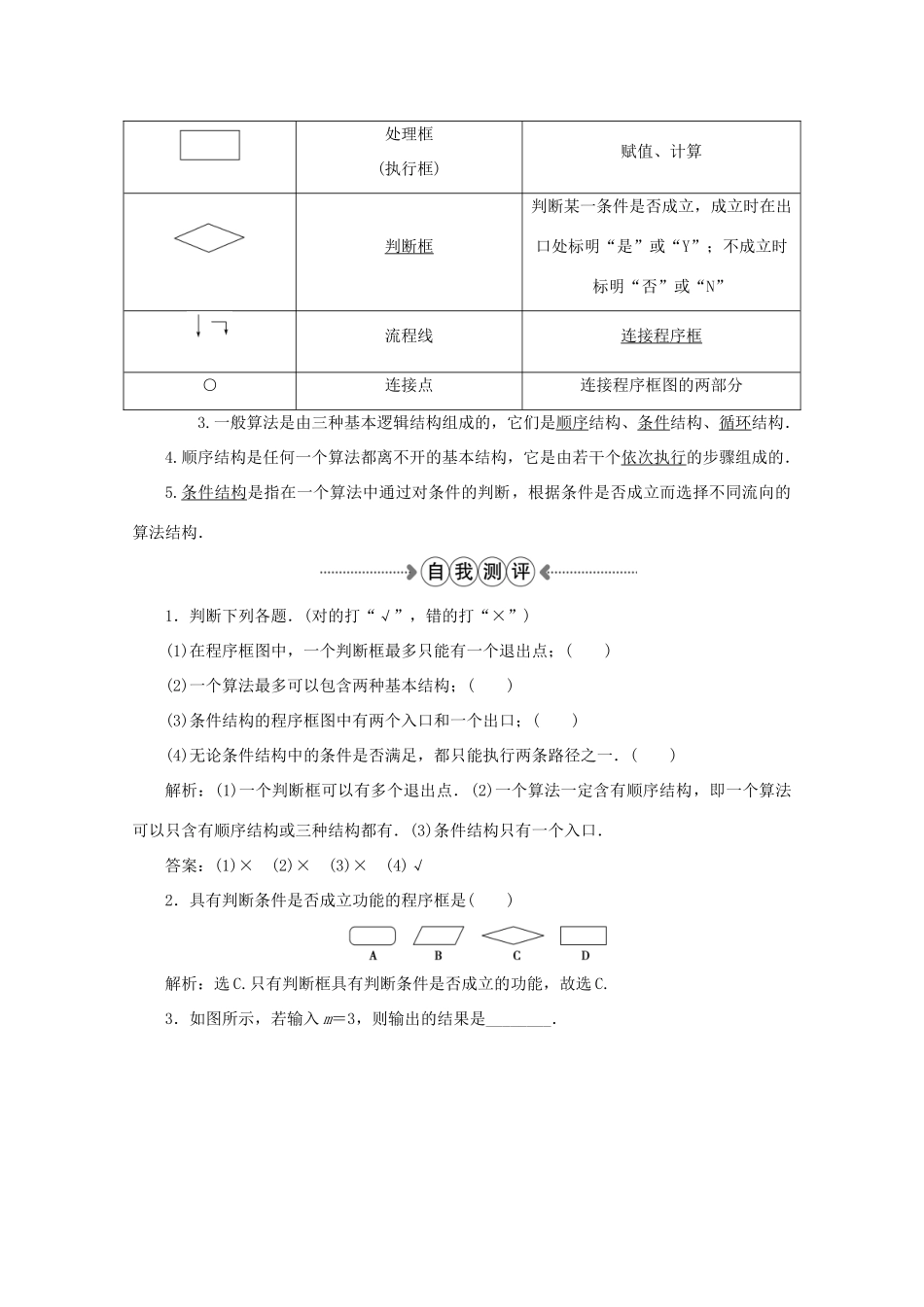

1．1.2 程序框图与算法的基本逻辑结构第 1 课时 顺序结构、条件结构1．问题导航(1)什么是程序框图？(2)算法包含几种基本逻辑结构？(3)什么是顺序结构？(4)什么是条件结构？2．例题导读通过对例 3 的学习，学会顺序结构是由若干个依次执行的步骤组成的，它是最简单的逻辑结构，它是任何一个算法都离不开的基本结构；通过对例 4 的学习，学会在画程序框图时，常常遇到需要讨论的问题，这时要用到条件结构；通过对例 5 的学习，学会设计求解一元二次方程的算法及画程序框图．1．程序框图程序框图又称流程 图 ，是一种用程序框、流程线及文字说明来表示算法的图形．在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序．2．常见的程序框、流程线及各自表示的功能图形符号名称功能终端框(起止框)表示一个算法的起始和结束=输入、输出框表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框○连接点连接程序框图的两部分 3.一般算法是由三种基本逻辑结构组成的，它们是顺序结构、条件结构、循环结构．4.顺序结构是任何一个算法都离不开的基本结构，它是由若干个依次执行的步骤组成的．5.条件结构是指在一个算法中通过对条件的判断，根据条件是否成立而选择不同流向的算法结构．1．判断下列各题．(对的打“√”，错的打“×”)(1)在程序框图中，一个判断框最多只能有一个退出点；( )(2)一个算法最多可以包含两种基本结构；( )(3)条件结构的程序框图中有两个入口和一个出口；( )(4)无论条件结构中的条件是否满足，都只能执行两条路径之一．( )解析：(1)一个判断框可以有多个退出点．(2)一个算法一定含有顺序结构，即一个算法可以只含有顺序结构或三种结构都有．(3)条件结构只有一个入口．答案：(1)× (2)× (3)× (4)√2．具有判断条件是否成立功能的程序框是( )解析：选 C.只有判断框具有判断条件是否成立的功能，故选 C.3．如图所示，若输入 m＝3，则输出的结果是________．解析：由题图可知，p＝m＋5，n＝p＋5，∴n＝3＋5＋5＝13.答案：134．画程序框图需要注意哪些问题？解：①使用标准的框图符号；② 框图一般按从上到下、从左到右的方向画；③ 除判断框外，大多数流程图符号只有一个进入点和一个退出点；④ 终端框是任何算法框图中必不...
