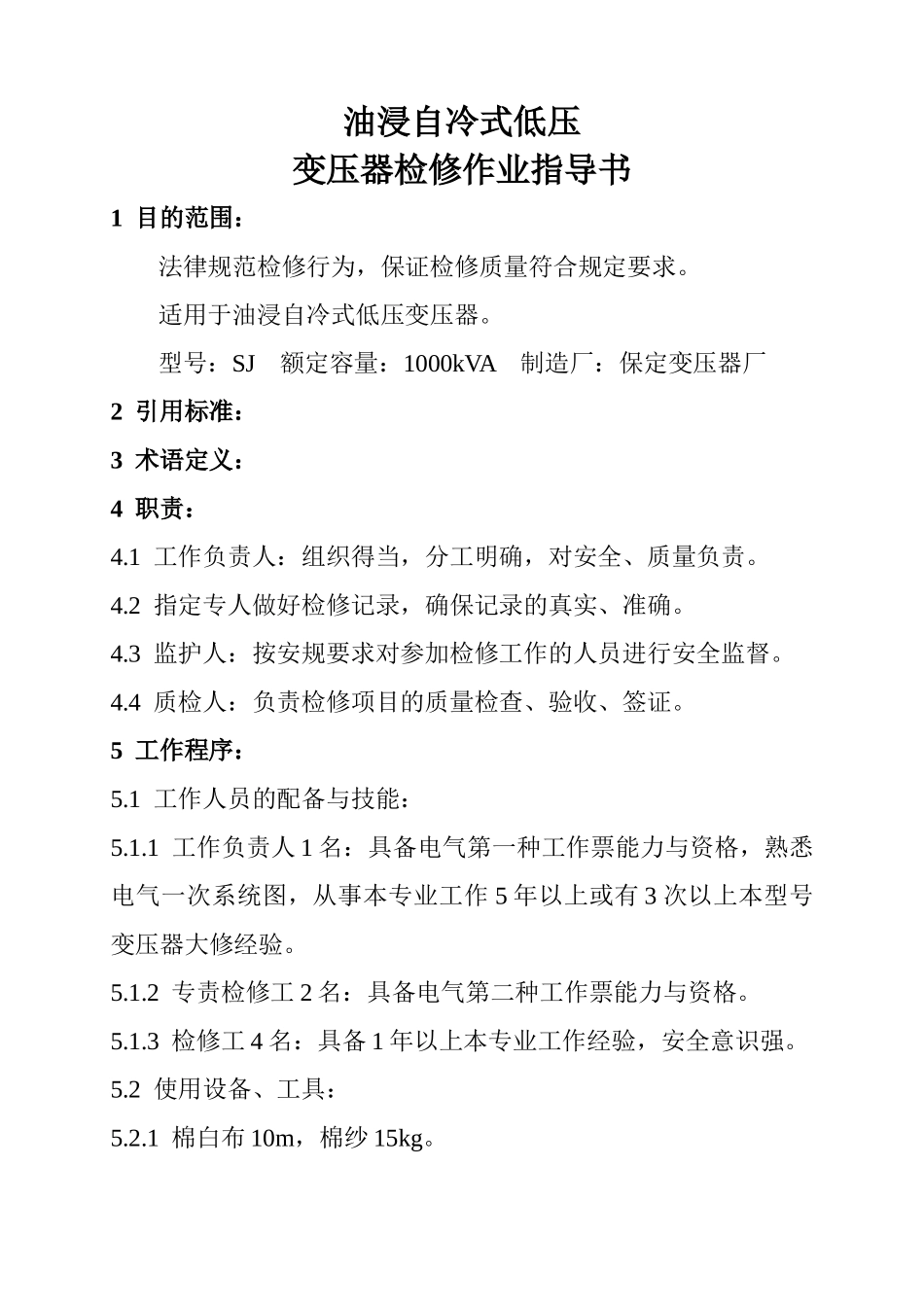

油浸自冷式低压变压器检修作业指导书

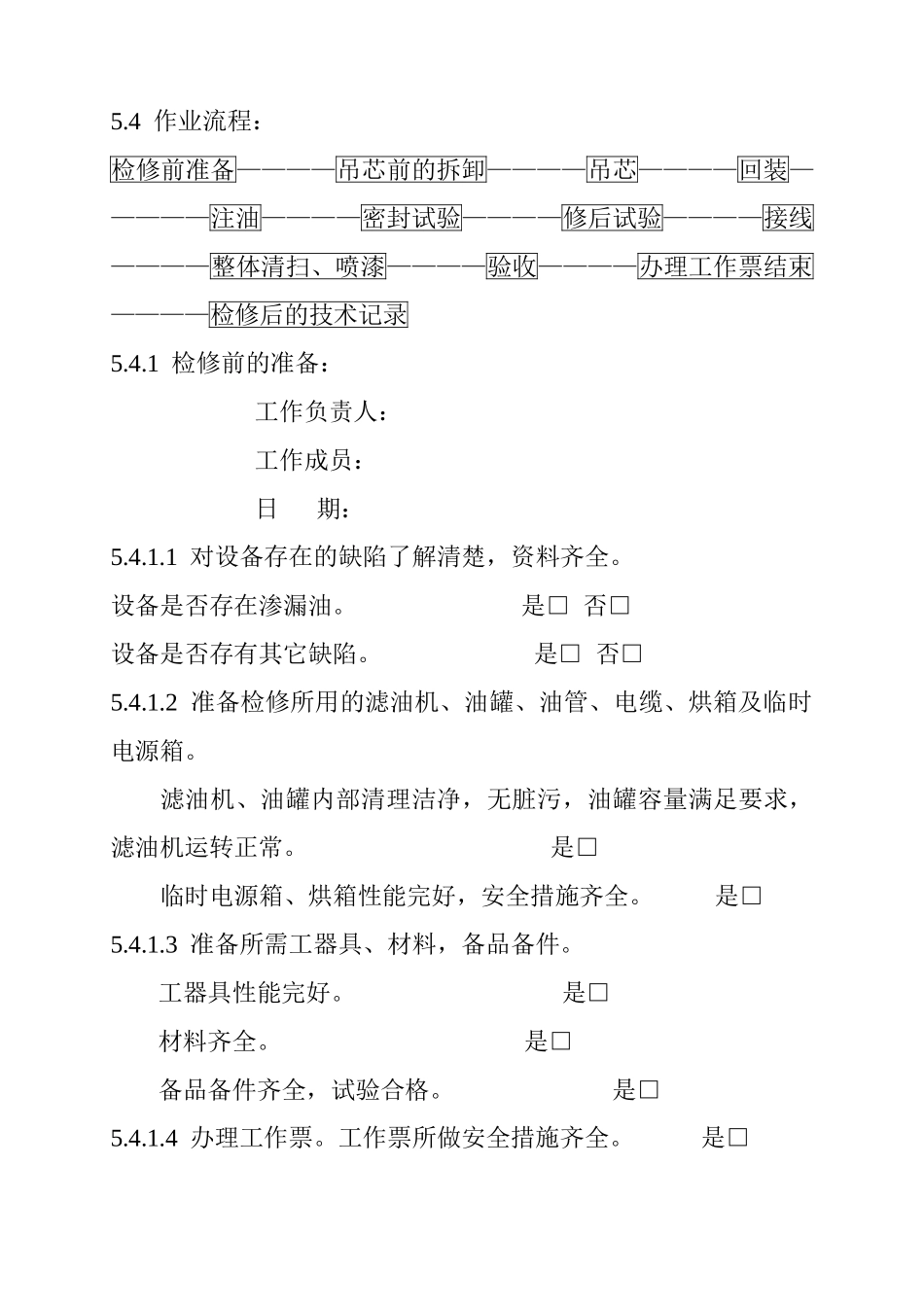

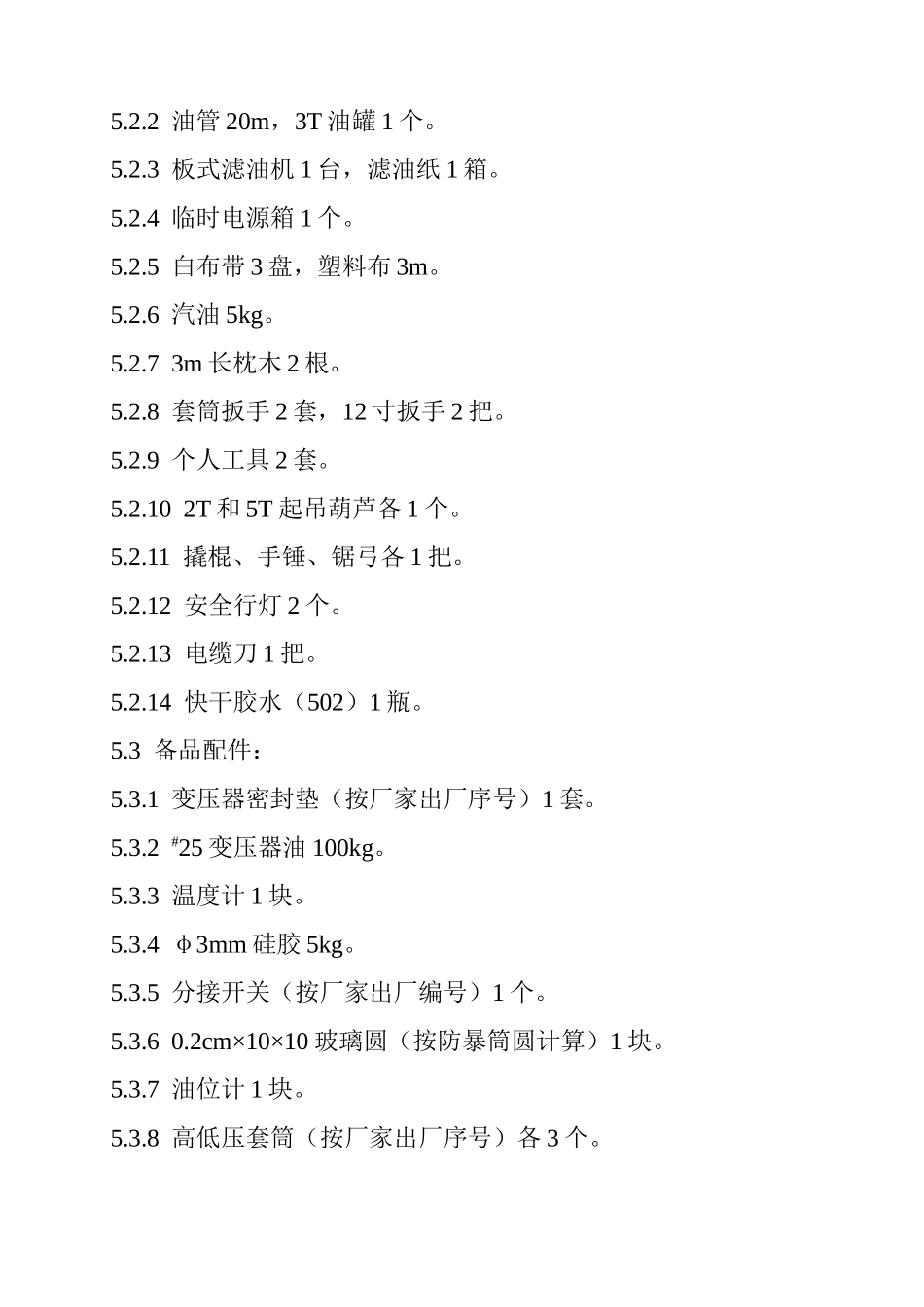

油浸自冷式低压变压器检修作业指导书1 目的范围：法律规范检修行为，保证检修质量符合规定要求。适用于油浸自冷式低压变压器。型号：SJ 额定容量：1000kVA 制造厂：保定变压器厂2 引用标准：3 术语定义：4 职责：4.1 工作负责人：组织得当，分工明确，对安全、质量负责。4.2 指定专人做好检修记录，确保记录的真实、准确。4.3 监护人：按安规要求对参加检修工作的人员进行安全监督。4.4 质检人：负责检修项目的质量检查、验收、签证。5 工作程序：5.1 工作人员的配备与技能： 5.1.1 工作负责人 1 名：具备电气第一种工作票能力与资格，熟悉电气一次系统图，从事本专业工作 5 年以上或有 3 次以上本型号变压器大修经验。5.1.2 专责检修工 2 名：具备电气第二种工作票能力与资格。5.1.3 检修工 4 名：具备 1 年以上本专业工作经验，安全意识强。5.2 使用设备、工具：5.2.1 棉白布 10m，棉纱 15kg。5.2.2 油管 20m，3T 油罐 1 个。5.2.3 板式滤油机 1 台，滤油纸 1 箱。5.2.4 临时电源箱 1 个。5.2.5 白布带 3 盘，塑料布 3m。5.2.6 汽油 5kg。5.2.7 3m 长枕木 2 根。5.2.8 套筒扳手 2 套，12 寸扳手 2 把。5.2.9 个人工具 2 套。5.2.10 2T 和 5T 起吊葫芦各 1 个。5.2.11 撬棍、手锤、锯弓各 1 把。5.2.12 安全行灯 2 个。5.2.13 电缆刀 1 把。5.2.14 快干胶水（502）1 瓶。5.3 备品配件：5.3.1 变压器密封垫（按厂家出厂序号）1 套。5.3.2 #25 变压器油 100kg。5.3.3 温度计 1 块。5.3.4 φ3mm 硅胶 5kg。5.3.5 分接开关（按厂家出厂编号）1 个。5.3.6 0.2cm×10×10 玻璃圆（按防暴筒圆计算）1 块。5.3.7 油位计 1 块。5.3.8 高低压套筒（按厂家出厂序号）各 3 个。5.4 作业流程：检修前准备————吊芯前的拆卸————吊芯————回装—————注油————密封试验————修后试验————接线————整体清扫、喷漆————验收————办理工作票结束————检修后的技术记录5.4.1 检修前的准备：工作负责人：工作成员：日 期：5.4.1.1 对设备存在的缺陷了解清楚，资料齐全。设备是否存在渗漏油。 是□ 否□设备是否存有其它缺陷。 是□ 否□5.4.1.2 准备检修所用的滤油机、油罐、油管、电缆、烘箱及临时电源箱。滤油机、油罐内部清理洁净，无脏污，油罐容量满足要求，滤油机运转正常。 是□临时电源箱、烘箱性能...
