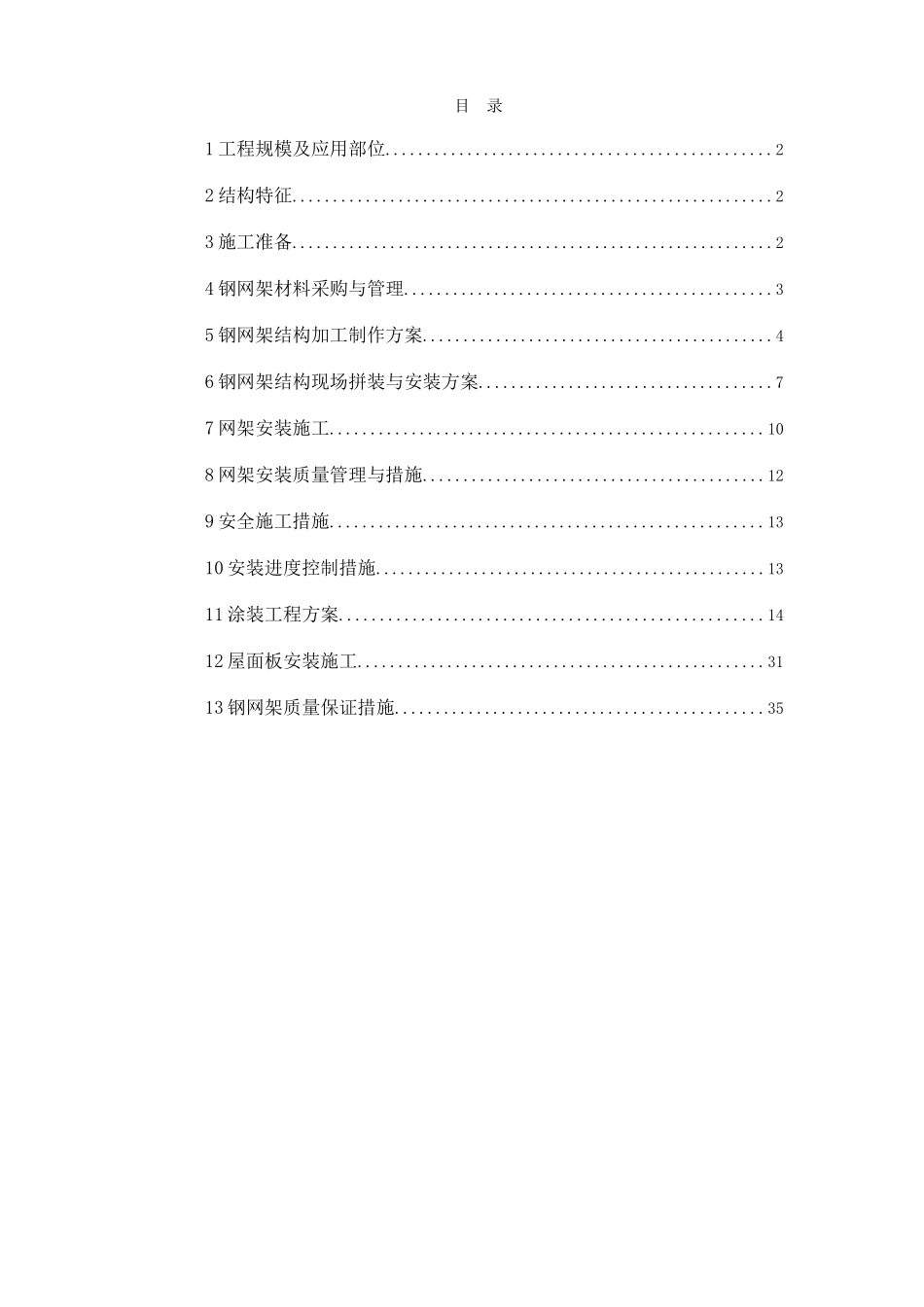

目 录1 工程规模及应用部位...............................................22 结构特征...........................................................23 施工准备...........................................................24 钢网架材料采购与管理.............................................35 钢网架结构加工制作方案...........................................46 钢网架结构现场拼装与安装方案....................................77 网架安装施工.....................................................108 网架安装质量管理与措施..........................................129 安全施工措施.....................................................1310 安装进度控制措施................................................1311 涂装工程方案....................................................1412 屋面板安装施工..................................................3113 钢网架质量保证措施.............................................35圆形煤场钢网架施工方案1 工程规模及应用部位本工程为国电福建****电厂二期 2*670MW 扩建工程圆形煤场网架工程，圆形煤场共有对称的两只，网架形状为底径 113.0m，高 46.137m。圆形煤场网架为全钢结构，耐火等级为二级，耐火极限为 1h。1、围护材料：选用高强彩色喷塑镀铝锌压型钢板或 PVDF 氟碳涂层板，两种材料分别报价，厚度不小于 0.53mm，压型钢板的搭接为暗扣式。压型钢板应出具出厂合格证和相关质量保证文件，安装完毕后应无划痕，无脱皮，板间结合紧密，无渗漏水现象。2 、 采 光 板 ： 要 求 透 光 率 ≥ 92% ， 热 变 形 温 度 ≥ 94℃ ， 抗 冲 击 强 度≥17.6kg/cm2，0.5kg 钢球 1.5m 高度自由落下 50 次于一点，无异常。采光板具体位置由供货商根据以下参数自行确定：采光系数平均值为 0.7Cav(%)、室内天然光临界照度为 45(1x)、参照平面为工业建筑取距地面 1m。3、 围护材料的防腐年限不低于 15 年，2 结构特征本工程螺栓球节点、正放四角锥球面网壳，网架支承在标高 19M 的钢筋混凝土柱顶，网架高度为 46.14M；最大标高 65.54M，在 48.0M 标高处有一直径60M 的检修平台，检修平台的重量悬挂于网架，网架顶有一直径尾 15M 的通风厅；屋盖结构由网架自身拱曲成型。安全等级一级，焊缝等级二级，...
