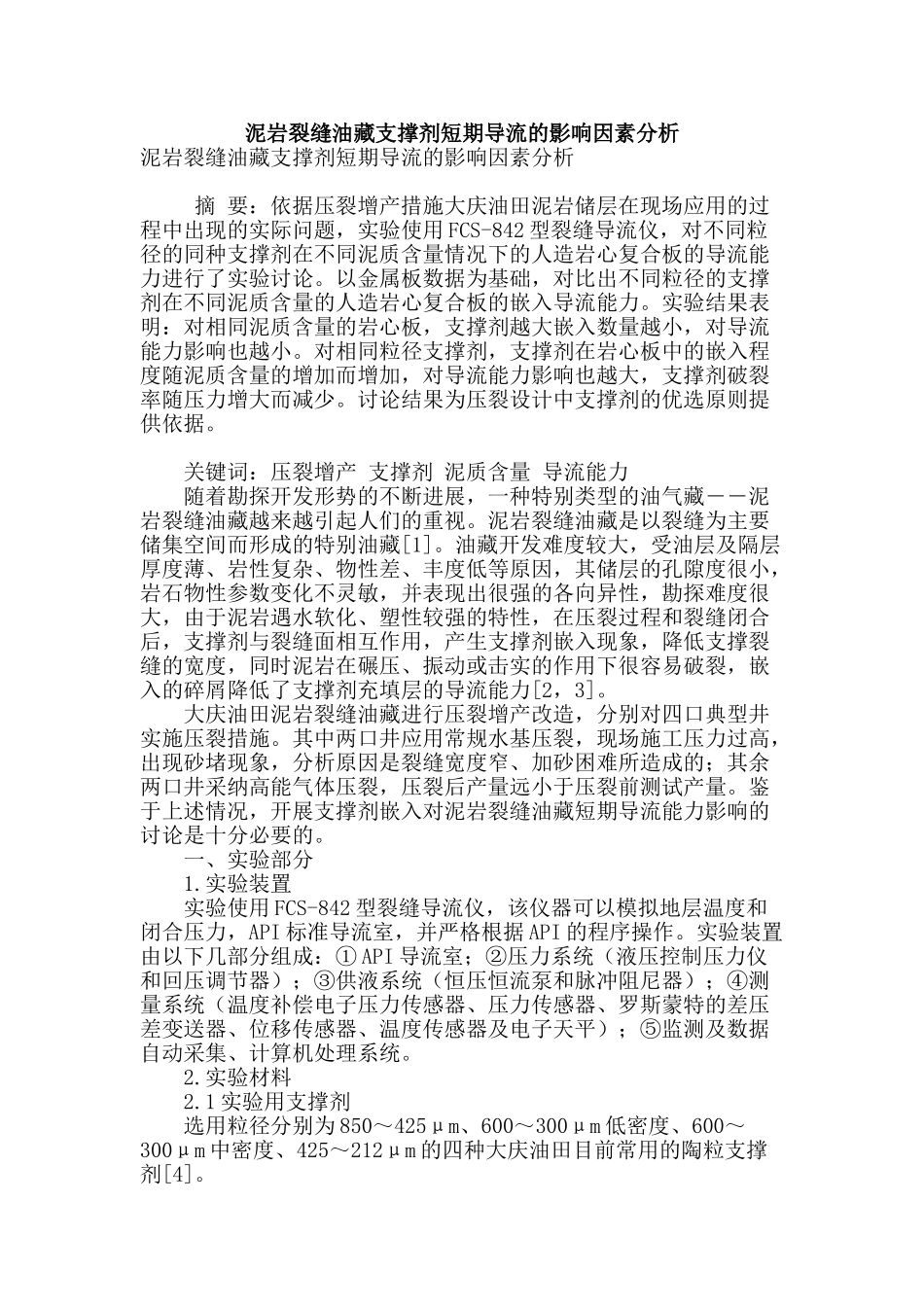

泥岩裂缝油藏支撑剂短期导流的影响因素分析泥岩裂缝油藏支撑剂短期导流的影响因素分析 摘 要：依据压裂增产措施大庆油田泥岩储层在现场应用的过程中出现的实际问题，实验使用 FCS-842 型裂缝导流仪，对不同粒径的同种支撑剂在不同泥质含量情况下的人造岩心复合板的导流能力进行了实验讨论。以金属板数据为基础，对比出不同粒径的支撑剂在不同泥质含量的人造岩心复合板的嵌入导流能力。实验结果表明：对相同泥质含量的岩心板，支撑剂越大嵌入数量越小，对导流能力影响也越小。对相同粒径支撑剂，支撑剂在岩心板中的嵌入程度随泥质含量的增加而增加，对导流能力影响也越大，支撑剂破裂率随压力增大而减少。讨论结果为压裂设计中支撑剂的优选原则提供依据。 关键词：压裂增产 支撑剂 泥质含量 导流能力 随着勘探开发形势的不断进展，一种特别类型的油气藏――泥岩裂缝油藏越来越引起人们的重视。泥岩裂缝油藏是以裂缝为主要储集空间而形成的特别油藏[1]。油藏开发难度较大，受油层及隔层厚度薄、岩性复杂、物性差、丰度低等原因，其储层的孔隙度很小，岩石物性参数变化不灵敏，并表现出很强的各向异性，勘探难度很大，由于泥岩遇水软化、塑性较强的特性，在压裂过程和裂缝闭合后，支撑剂与裂缝面相互作用，产生支撑剂嵌入现象，降低支撑裂缝的宽度，同时泥岩在碾压、振动或击实的作用下很容易破裂，嵌入的碎屑降低了支撑剂充填层的导流能力[2，3]。 大庆油田泥岩裂缝油藏进行压裂增产改造，分别对四口典型井实施压裂措施。其中两口井应用常规水基压裂，现场施工压力过高，出现砂堵现象，分析原因是裂缝宽度窄、加砂困难所造成的；其余两口井采纳高能气体压裂，压裂后产量远小于压裂前测试产量。鉴于上述情况，开展支撑剂嵌入对泥岩裂缝油藏短期导流能力影响的讨论是十分必要的。 一、实验部分 1.实验装置 实验使用 FCS-842 型裂缝导流仪，该仪器可以模拟地层温度和闭合压力，API 标准导流室，并严格根据 API 的程序操作。实验装置由以下几部分组成：① API 导流室；②压力系统（液压控制压力仪和回压调节器）；③供液系统（恒压恒流泵和脉冲阻尼器）；④测量系统（温度补偿电子压力传感器、压力传感器、罗斯蒙特的差压差变送器、位移传感器、温度传感器及电子天平）；⑤监测及数据自动采集、计算机处理系统。 2.实验材料 2.1 实验用支撑剂 选用粒径分别为 850～425μm、600～300μm 低密度、600～300μm 中密度、425～212...
