八年级科学上册 4.2 电流的测量实验课件 浙教版-浙教版初中八年级上册自然科学课件VIP专享

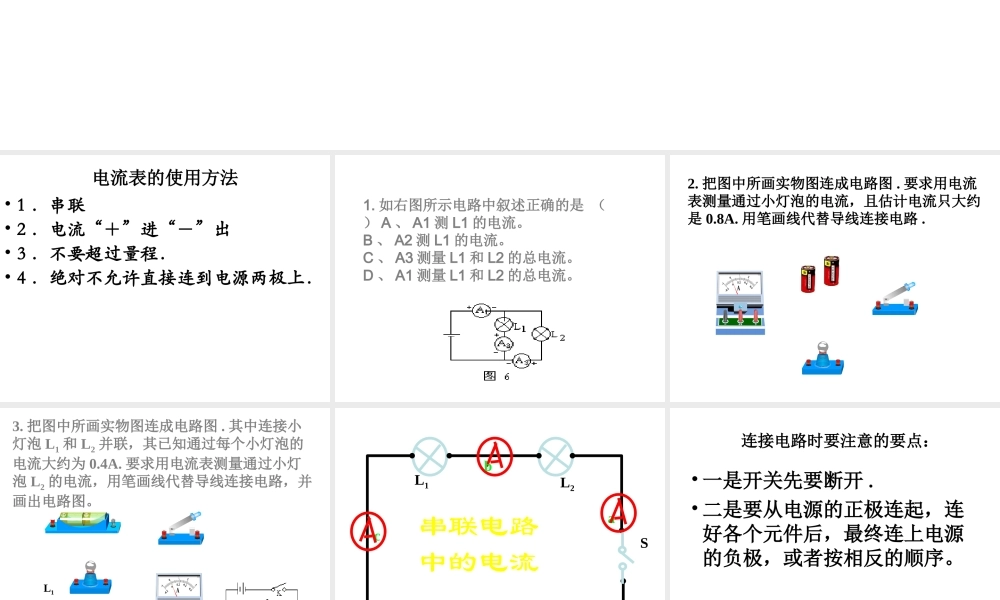

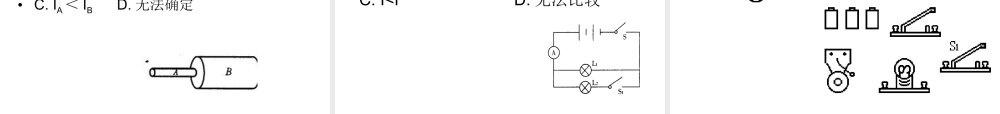

第二节 实验研究串、并联电路的电流特点电流表的使用方法• 1 ．串联• 2 ．电流“＋”进“－”出• 3 ．不要超过量程．• 4 ．绝对不允许直接连到电源两极上．1. 如右图所示电路中叙述正确的是 （ ） A 、 A1 测 L1 的电流。B 、 A2 测 L1 的电流。C 、 A3 测量 L1 和 L2 的总电流。D 、 A1 测量 L1 和 L2 的总电流。1A0.22. 把图中所画实物图连成电路图 . 要求用电流表测量通过小灯泡的电流，且估计电流只大约是 0.8A. 用笔画线代替导线连接电路 . 3. 把图中所画实物图连成电路图 . 其中连接小灯泡 L1 和 L2 并联，其已知通过每个小灯泡的电流大约为 0.4A. 要求用电流表测量通过小灯泡 L2 的电流，用笔画线代替导线连接电路，并画出电路图。1A0.2L1L2L1L2S+-abc串联电路中的电流 连接电路时要注意的要点： •一是开关先要断开 .•二是要从电源的正极连起，连好各个元件后，最终连上电源的负极，或者按相反的顺序。 • 接好电路后，对照电路图认真检查，无误后，这时要估计一下待测电流的大小情况，如果不能预先估计到，要先拿电路的一个线头迅速试触电流表的接线柱，看看指针的偏转情况，合理换用量程。 • 合上开关，测出 a 处的电流值，并将电流值填入表格。• 把电流表先后改接在电路中的 b 、 c处，分别测出电流，也填入表格。• 比较测得的数据，得出结论，写入表格中。测量处abc电流（安）？？？结论：串联电路中各处电流相等L1L2S+-abc点击闭合电路IIa Ib Ic I= Ia = Ib = Ic在串联电路中电流处处相等．IaIbIcL1L2+-并联电路中的电流IaIbIcL1L2+-闭合开关 Ia= Ib + Ic 并联电路干路中的电流等于各支路中的电流之和．• 注意：实验结束后，要整理好实验器材，使其恢复原状。 • 1 ．图甲中电流表 A1读数为 0.2A ，电流表 A2的读数是 . 图乙中电流表 A2的读数为 0.9 安， A1读数为 0.3A ，通过电流表 A 的电流是 .电流表 A 选用的量程应为 A.• 1. 下列用电流表测 L1 的电流图中，电流表连接正确的是 ( )• • 2 ．如图所示电路，当电键 S 闭合时，关于三只测量电路中电流表示数，正确的说法是： （ ）• A. 1表的示数最大。 B. 2表的示数最大。• C. 3表的示数最大。 D. 三只都要被损坏。3. 如图所示，若电流表 A1 的示数为 2.4 安，电流表 A2 的示数为 1.5 安，则电流表 A 的示数为 ( )A.2....
