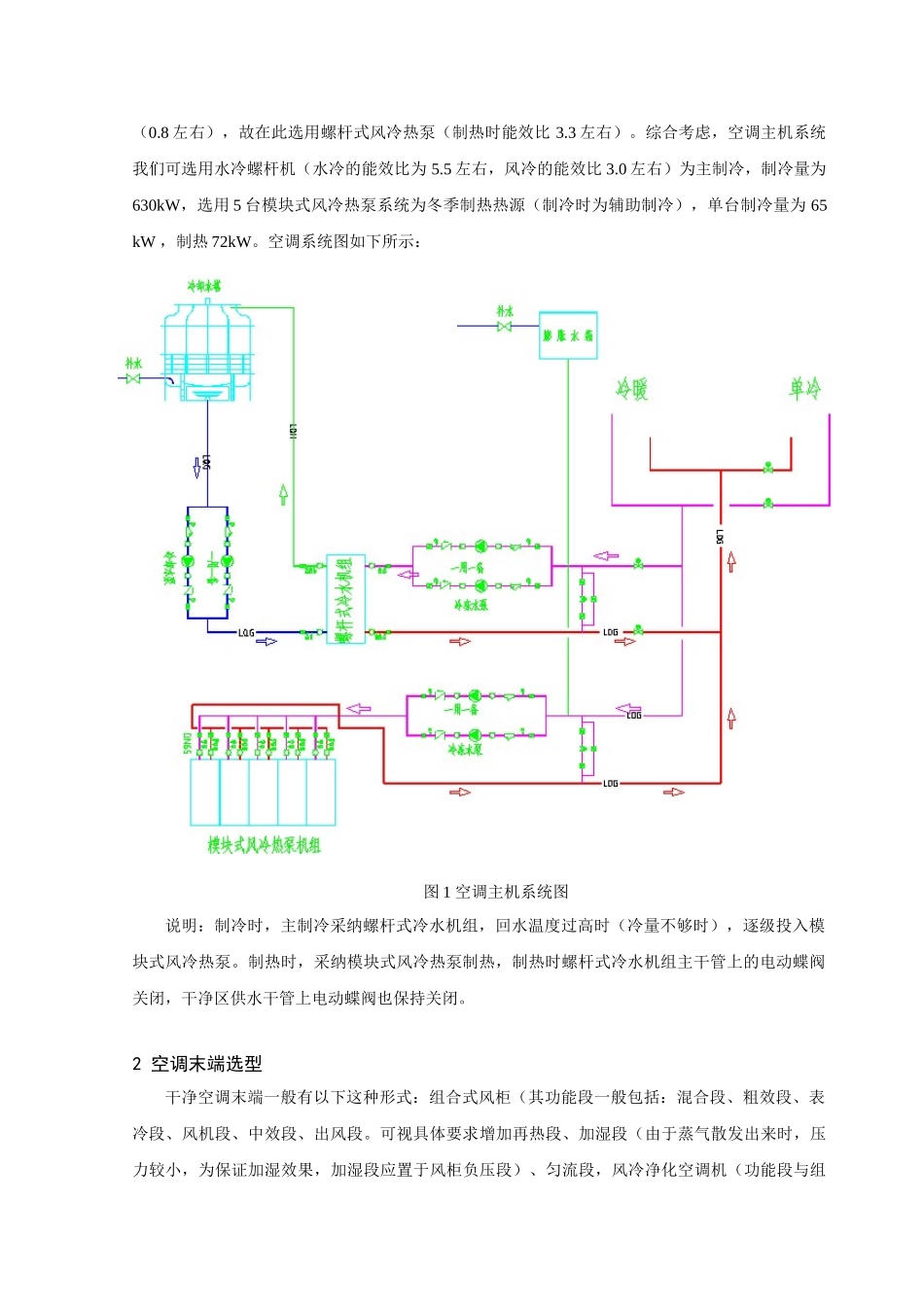

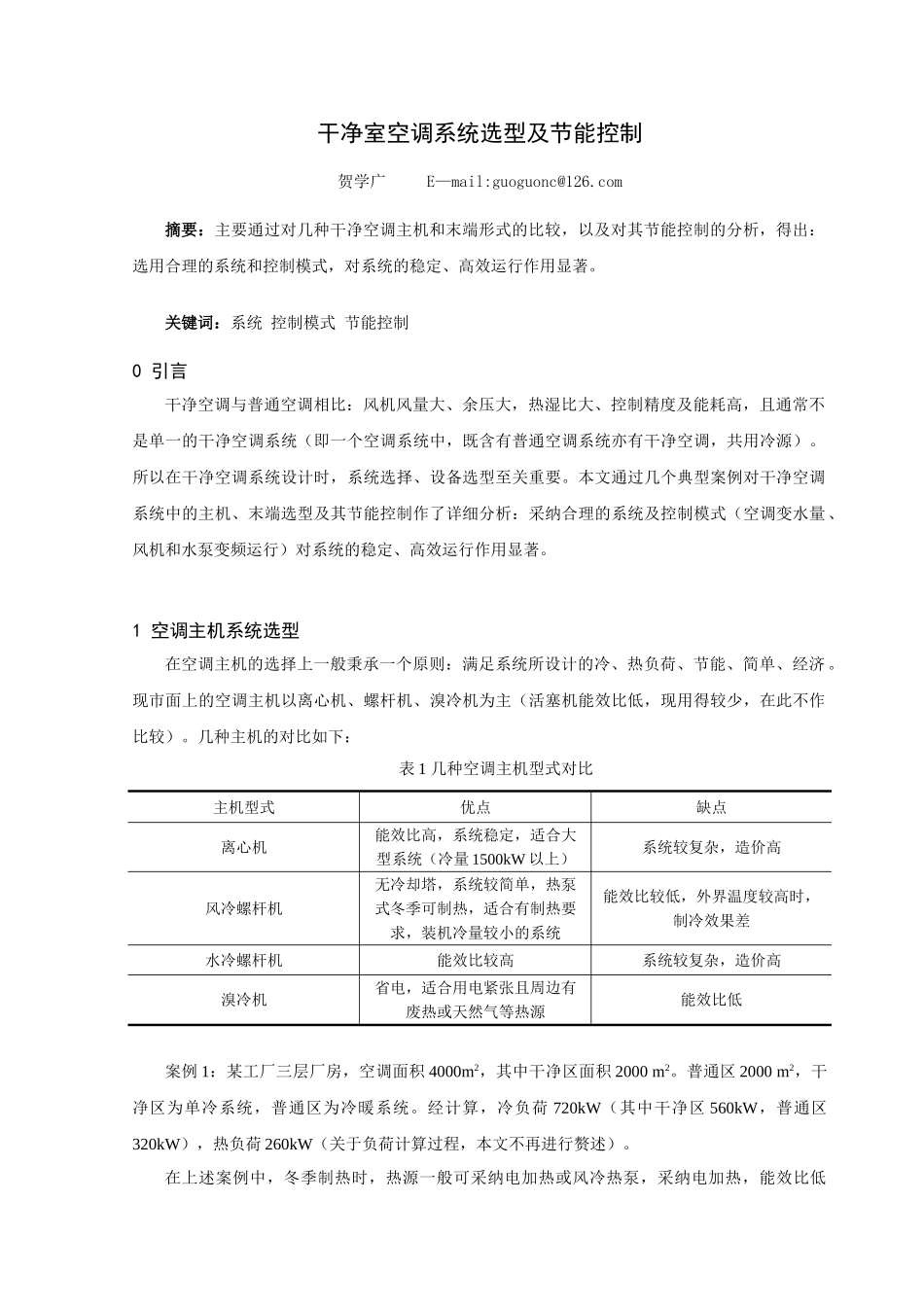

干净室空调系统选型及节能控制贺学广 E—mail:guoguonc@126.com摘要：主要通过对几种干净空调主机和末端形式的比较，以及对其节能控制的分析，得出：选用合理的系统和控制模式，对系统的稳定、高效运行作用显著。关键词：系统 控制模式 节能控制 0 引言干净空调与普通空调相比：风机风量大、余压大，热湿比大、控制精度及能耗高，且通常不是单一的干净空调系统（即一个空调系统中，既含有普通空调系统亦有干净空调，共用冷源）。所以在干净空调系统设计时，系统选择、设备选型至关重要。本文通过几个典型案例对干净空调系统中的主机、末端选型及其节能控制作了详细分析：采纳合理的系统及控制模式（空调变水量、风机和水泵变频运行）对系统的稳定、高效运行作用显著。1 空调主机系统选型在空调主机的选择上一般秉承一个原则：满足系统所设计的冷、热负荷、节能、简单、经济 。现市面上的空调主机以离心机、螺杆机、溴冷机为主（活塞机能效比低，现用得较少，在此不作比较）。几种主机的对比如下：表 1 几种空调主机型式对比主机型式优点缺点离心机能效比高，系统稳定，适合大型系统（冷量 1500kW 以上）系统较复杂，造价高风冷螺杆机无冷却塔，系统较简单，热泵式冬季可制热，适合有制热要求，装机冷量较小的系统能效比较低，外界温度较高时，制冷效果差水冷螺杆机能效比较高系统较复杂，造价高溴冷机省电，适合用电紧张且周边有废热或天然气等热源能效比低案例 1：某工厂三层厂房，空调面积 4000m2，其中干净区面积 2000 m2。普通区 2000 m2，干净区为单冷系统，普通区为冷暖系统。经计算，冷负荷 720kW（其中干净区 560kW，普通区320kW），热负荷 260kW（关于负荷计算过程，本文不再进行赘述）。在上述案例中，冬季制热时，热源一般可采纳电加热或风冷热泵，采纳电加热，能效比低（0.8 左右），故在此选用螺杆式风冷热泵（制热时能效比 3.3 左右）。综合考虑，空调主机系统我们可选用水冷螺杆机（水冷的能效比为 5.5 左右，风冷的能效比 3.0 左右）为主制冷，制冷量为630kW，选用 5 台模块式风冷热泵系统为冬季制热热源（制冷时为辅助制冷），单台制冷量为 65 kW ，制热 72kW。空调系统图如下所示：图 1 空调主机系统图说明：制冷时，主制冷采纳螺杆式冷水机组，回水温度过高时（冷量不够时），逐级投入模块式风冷热泵。制热时，采纳模块式风冷热泵制热，制热时螺杆式冷水机组主干管上的电动蝶阀关闭，干净区...
