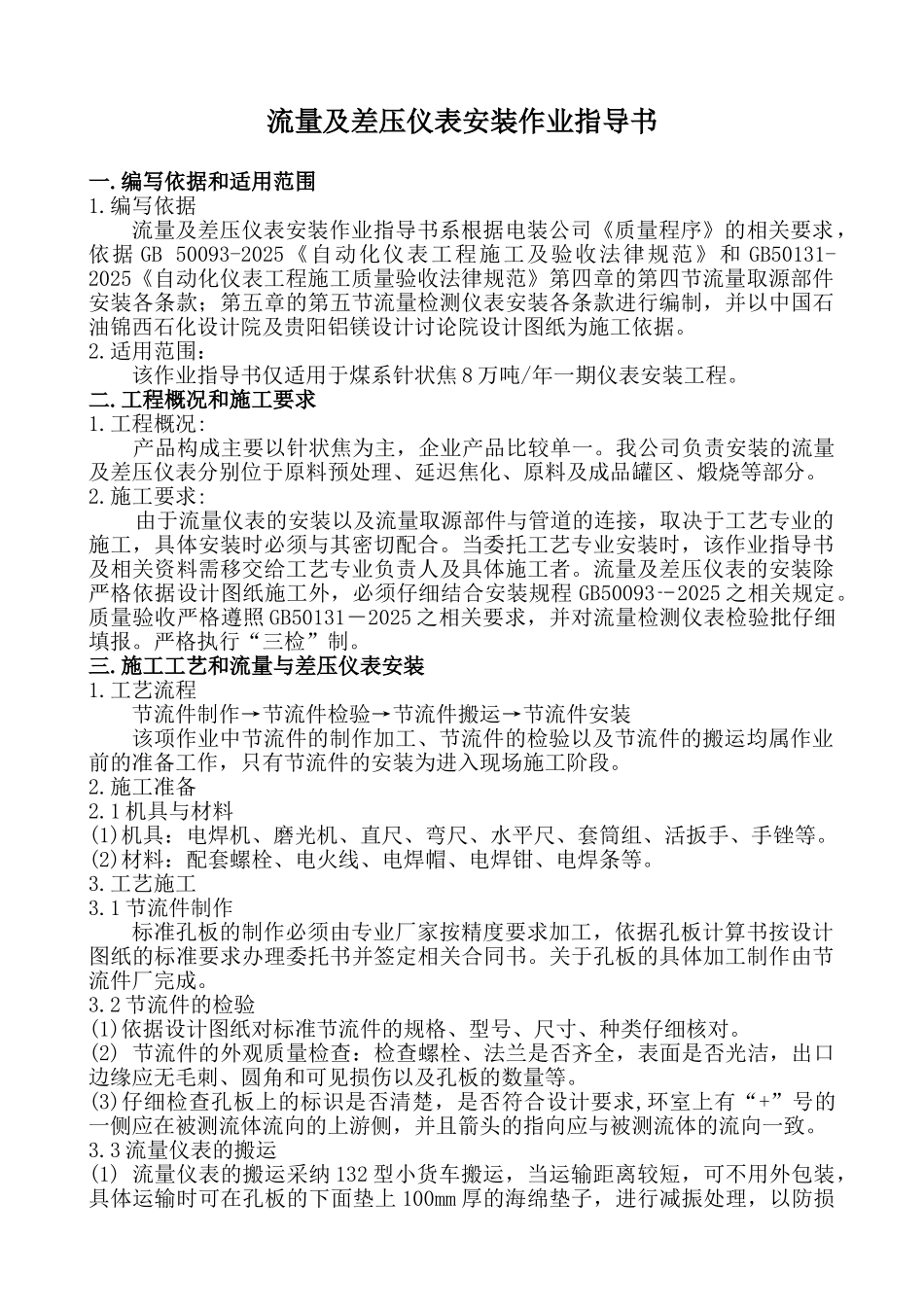

流量及差压仪表安装作业指导书

流量及差压仪表安装作业指导书一.编写依据和适用范围1.编写依据流量及差压仪表安装作业指导书系根据电装公司《质量程序》的相关要求，依据 GB 50093-2025《自动化仪表工程施工及验收法律规范》和 GB50131-2025《自动化仪表工程施工质量验收法律规范》第四章的第四节流量取源部件安装各条款；第五章的第五节流量检测仪表安装各条款进行编制，并以中国石油锦西石化设计院及贵阳铝镁设计讨论院设计图纸为施工依据。2.适用范围：该作业指导书仅适用于煤系针状焦 8 万吨/年一期仪表安装工程。二.工程概况和施工要求1.工程概况:产品构成主要以针状焦为主，企业产品比较单一。我公司负责安装的流量及差压仪表分别位于原料预处理、延迟焦化、原料及成品罐区、煅烧等部分。 2.施工要求:由于流量仪表的安装以及流量取源部件与管道的连接，取决于工艺专业的施工，具体安装时必须与其密切配合。当委托工艺专业安装时，该作业指导书及相关资料需移交给工艺专业负责人及具体施工者。流量及差压仪表的安装除严格依据设计图纸施工外，必须仔细结合安装规程 GB50093－2025 之相关规定。质量验收严格遵照 GB50131－2025 之相关要求，并对流量检测仪表检验批仔细填报。严格执行“三检”制。三.施工工艺和流量与差压仪表安装1.工艺流程节流件制作→节流件检验→节流件搬运→节流件安装该项作业中节流件的制作加工、节流件的检验以及节流件的搬运均属作业前的准备工作，只有节流件的安装为进入现场施工阶段。2.施工准备2.1 机具与材料(1)机具：电焊机、磨光机、直尺、弯尺、水平尺、套筒组、活扳手、手锉等。(2)材料：配套螺栓、电火线、电焊帽、电焊钳、电焊条等。3.工艺施工3.1 节流件制作标准孔板的制作必须由专业厂家按精度要求加工，依据孔板计算书按设计图纸的标准要求办理委托书并签定相关合同书。关于孔板的具体加工制作由节流件厂完成。3.2 节流件的检验(1)依据设计图纸对标准节流件的规格、型号、尺寸、种类仔细核对。(2) 节流件的外观质量检查：检查螺栓、法兰是否齐全，表面是否光洁，出口边缘应无毛刺、圆角和可见损伤以及孔板的数量等。(3)仔细检查孔板上的标识是否清楚，是否符合设计要求,环室上有“+”号的一侧应在被测流体流向的上游侧，并且箭头的指向应与被测流体的流向一致。3.3 流量仪表的搬运(1) 流量仪表的搬运采纳 132 型小货车搬运，当运输距离较短，可不用外包装，具体运输时可在孔板的下面垫上 100mm 厚的海绵垫子，进行...
