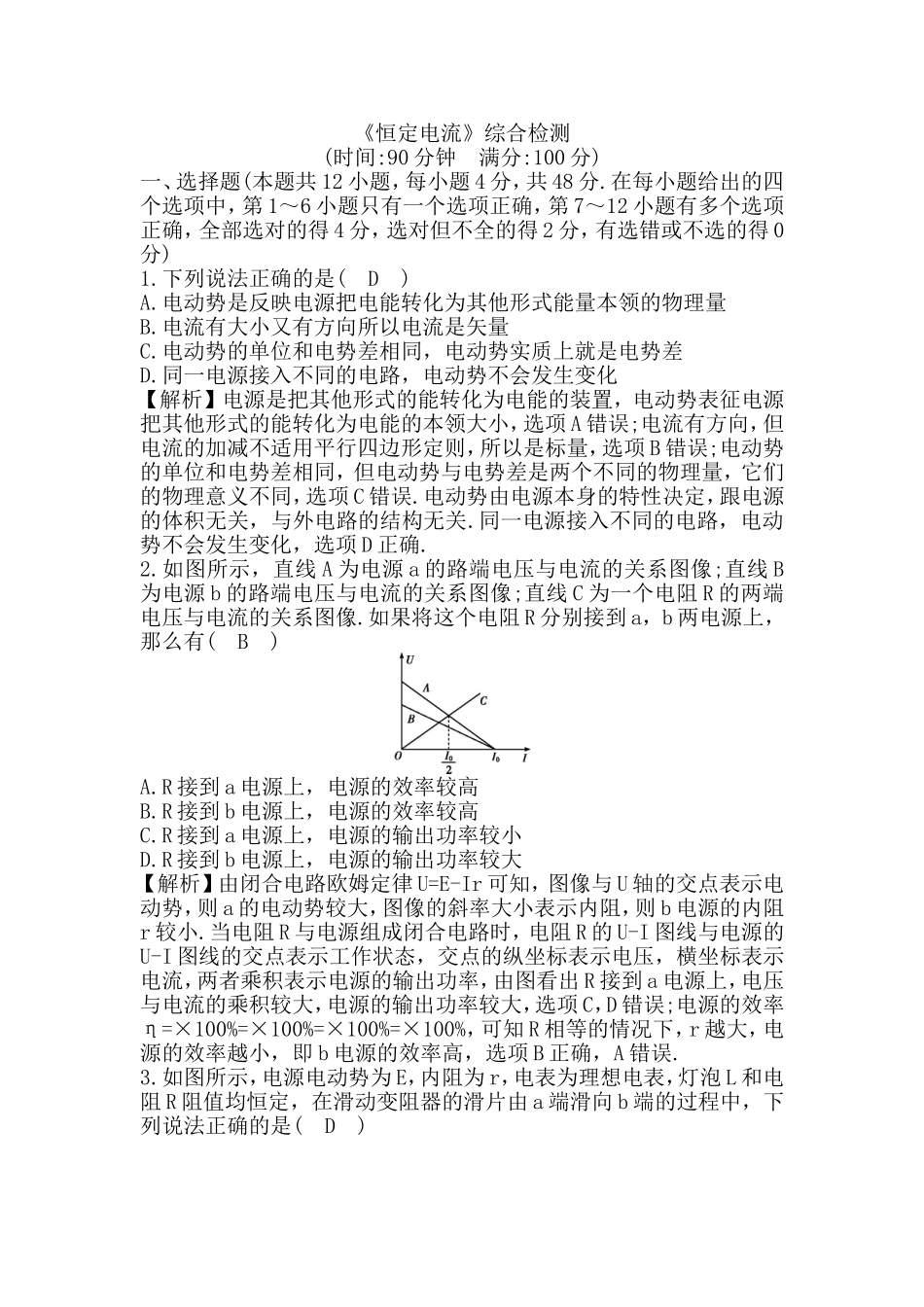

《恒定电流》综合检测(时间:90分钟满分:100分)一、选择题(本题共12小题，每小题4分，共48分.在每小题给出的四个选项中，第1～6小题只有一个选项正确，第7～12小题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分)1.下列说法正确的是(D)A.电动势是反映电源把电能转化为其他形式能量本领的物理量B.电流有大小又有方向所以电流是矢量C.电动势的单位和电势差相同，电动势实质上就是电势差D.同一电源接入不同的电路，电动势不会发生变化【解析】电源是把其他形式的能转化为电能的装置，电动势表征电源把其他形式的能转化为电能的本领大小，选项A错误;电流有方向，但电流的加减不适用平行四边形定则，所以是标量，选项B错误;电动势的单位和电势差相同，但电动势与电势差是两个不同的物理量，它们的物理意义不同，选项C错误.电动势由电源本身的特性决定，跟电源的体积无关，与外电路的结构无关.同一电源接入不同的电路，电动势不会发生变化，选项D正确.2.如图所示，直线A为电源a的路端电压与电流的关系图像;直线B为电源b的路端电压与电流的关系图像;直线C为一个电阻R的两端电压与电流的关系图像.如果将这个电阻R分别接到a，b两电源上，那么有(B)A.R接到a电源上，电源的效率较高B.R接到b电源上，电源的效率较高C.R接到a电源上，电源的输出功率较小D.R接到b电源上，电源的输出功率较大【解析】由闭合电路欧姆定律U=E-Ir可知，图像与U轴的交点表示电动势，则a的电动势较大，图像的斜率大小表示内阻，则b电源的内阻r较小.当电阻R与电源组成闭合电路时，电阻R的U-I图线与电源的U-I图线的交点表示工作状态，交点的纵坐标表示电压，横坐标表示电流，两者乘积表示电源的输出功率，由图看出R接到a电源上，电压与电流的乘积较大，电源的输出功率较大，选项C，D错误;电源的效率η=×100%=×100%=×100%=×100%，可知R相等的情况下，r越大，电源的效率越小，即b电源的效率高，选项B正确，A错误.3.如图所示，电源电动势为E，内阻为r，电表为理想电表，灯泡L和电阻R阻值均恒定，在滑动变阻器的滑片由a端滑向b端的过程中，下列说法正确的是(D)A.灯泡消耗的功率逐渐增大B.电压表、电流表示数均减小C.电源消耗的总功率增大，热功率减小D.电压表示数变化量与电流表示数变化量比值的绝对值恒定不变【解析】在滑动变阻器的滑片由a端滑向b端的过程中，滑动变阻器连入电路的有效电阻逐渐增大，电路中的电流减小，路端电压增大，灯泡消耗的功率逐渐减小，电压表示数增大，电流表示数减小，选项A，B错误;由P总=EI及P热=I2r知电源消耗的总功率、热功率均减小，选项C错误;将灯泡电阻与定值电阻R的并联值归为电源内阻，则电压表示数变化量与电流表示数变化量比值的绝对值为新电源的内阻，是定值，选项D正确.4.如图所示，R1和R2是同种材料、厚度相同、表面为正方形的导体，但R1的尺寸比R2的尺寸大.在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是(D)A.R1中的电流小于R2中的电流B.R1中的电流大于R2中的电流C.R1中的自由电荷定向移动的速率大于R2中自由电荷定向移动的速率D.R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率【解析】设正方形的边长为L，厚度为d，则I=，R=ρ=ρ=，得I=，故R1，R2中的电流相等，选项A，B错误;由I=nqSv=nqLdv得，L大则v小，选项C错误，D正确.5.一灵敏电流表的满偏电流Ig=1mA，内阻为200Ω.要把它改装成一个量程为0.5A的电流表，则应在电流表上(B)A.并联一个200Ω的电阻B.并联一个约为0.4Ω的电阻C.串联一个约为0.4Ω的电阻D.串联一个200Ω的电阻【解析】要使电流表量程变为0.5A，需要并联分流电阻，流过分流电阻的电流I=0.5A-0.001A=0.499A，并联部分的电压U=IgR=0.001×200V=0.2V，则需要并联的电阻r==Ω≈0.4Ω.6.如图所示电路，开关S闭合后，四个灯泡都正常发光，某时刻，L4因灯丝烧断而突然熄灭，假设其他三灯丝都没烧断，则(A)A.L1，L3更亮，L2变暗B.L1更亮，L2，L3变暗C.L1，L2，L3都更亮D.L2变暗，L3更亮，L1亮度不变【解析】L4突然熄灭后，外电路总电阻增大，根据闭合电路欧姆定律得知，电路中总电流I减小，L1两...
