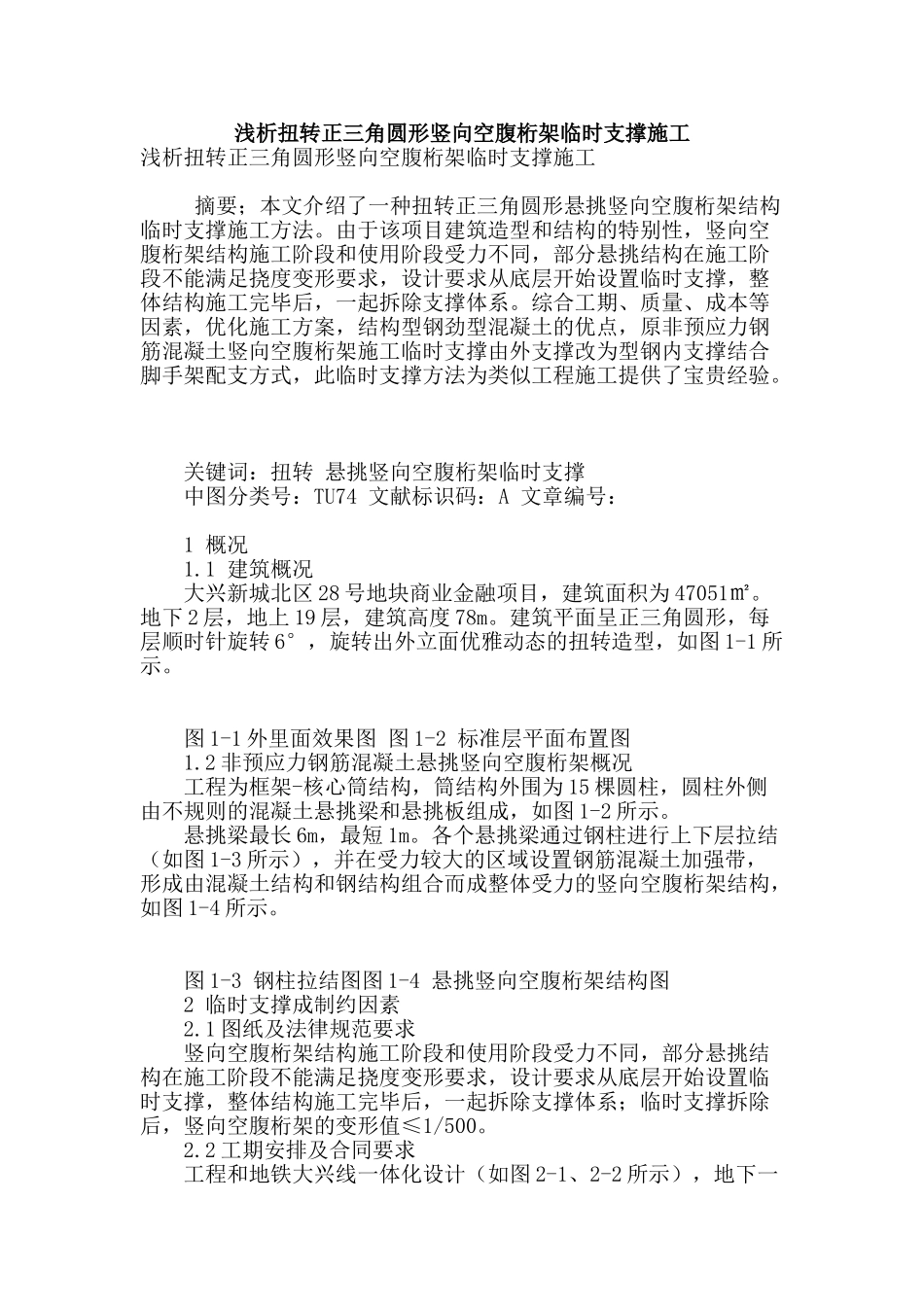

浅析扭转正三角圆形竖向空腹桁架临时支撑施工

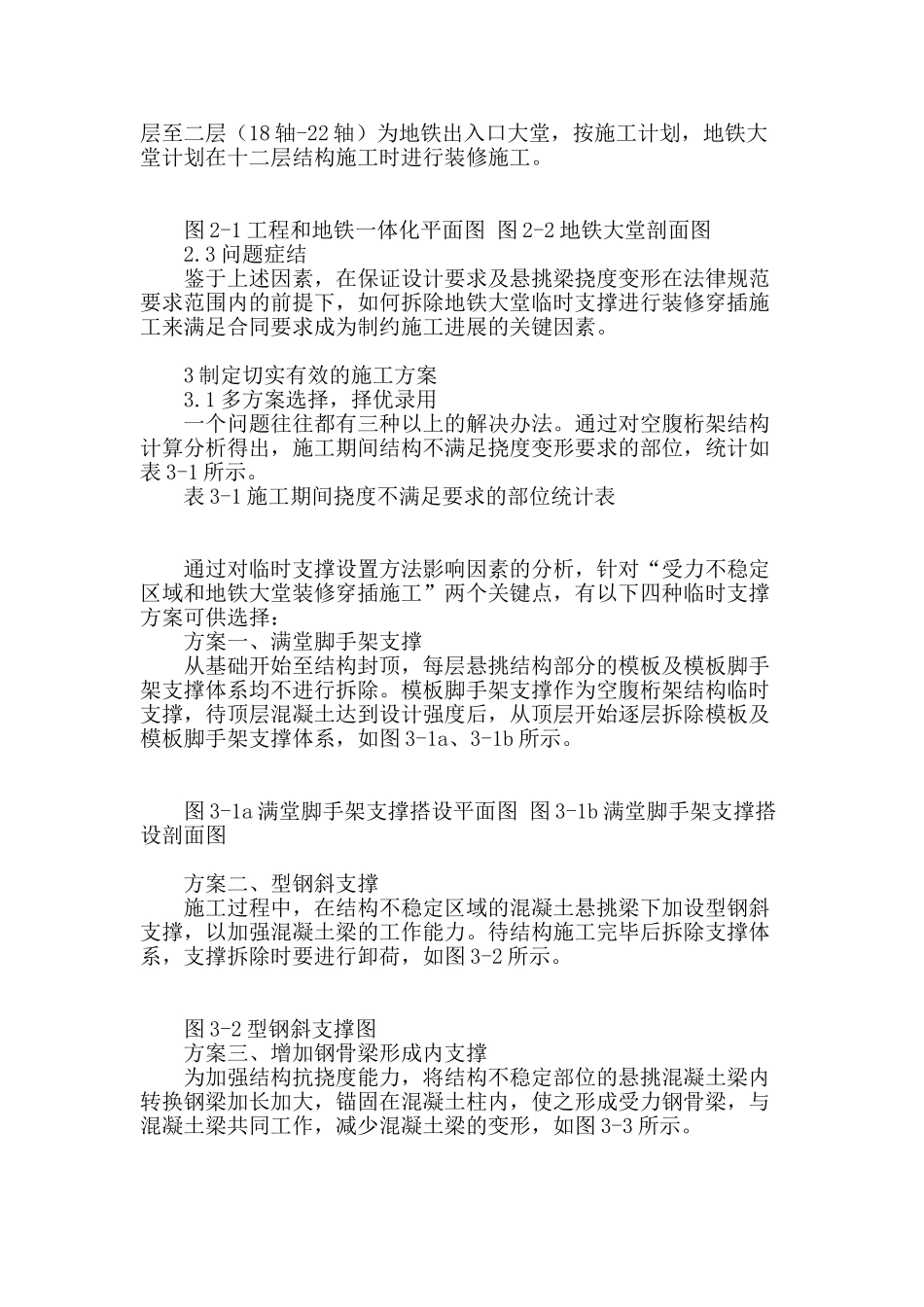

浅析扭转正三角圆形竖向空腹桁架临时支撑施工浅析扭转正三角圆形竖向空腹桁架临时支撑施工 摘要；本文介绍了一种扭转正三角圆形悬挑竖向空腹桁架结构临时支撑施工方法。由于该项目建筑造型和结构的特别性，竖向空腹桁架结构施工阶段和使用阶段受力不同，部分悬挑结构在施工阶段不能满足挠度变形要求，设计要求从底层开始设置临时支撑，整体结构施工完毕后，一起拆除支撑体系。综合工期、质量、成本等因素，优化施工方案，结构型钢劲型混凝土的优点，原非预应力钢筋混凝土竖向空腹桁架施工临时支撑由外支撑改为型钢内支撑结合脚手架配支方式，此临时支撑方法为类似工程施工提供了宝贵经验。 关键词：扭转 悬挑竖向空腹桁架临时支撑 中图分类号：TU74 文献标识码：A 文章编号： 1 概况 1.1 建筑概况 大兴新城北区 28 号地块商业金融项目，建筑面积为 47051㎡。地下 2 层，地上 19 层，建筑高度 78m。建筑平面呈正三角圆形，每层顺时针旋转 6°，旋转出外立面优雅动态的扭转造型，如图 1-1 所示。 图 1-1 外里面效果图 图 1-2 标准层平面布置图 1.2 非预应力钢筋混凝土悬挑竖向空腹桁架概况 工程为框架-核心筒结构，筒结构外围为 15 棵圆柱，圆柱外侧由不规则的混凝土悬挑梁和悬挑板组成，如图 1-2 所示。 悬挑梁最长 6m，最短 1m。各个悬挑梁通过钢柱进行上下层拉结（如图 1-3 所示），并在受力较大的区域设置钢筋混凝土加强带，形成由混凝土结构和钢结构组合而成整体受力的竖向空腹桁架结构，如图 1-4 所示。 图 1-3 钢柱拉结图图 1-4 悬挑竖向空腹桁架结构图 2 临时支撑成制约因素 2.1 图纸及法律规范要求 竖向空腹桁架结构施工阶段和使用阶段受力不同，部分悬挑结构在施工阶段不能满足挠度变形要求，设计要求从底层开始设置临时支撑，整体结构施工完毕后，一起拆除支撑体系；临时支撑拆除后，竖向空腹桁架的变形值≤1/500。 2.2 工期安排及合同要求 工程和地铁大兴线一体化设计（如图 2-1、2-2 所示），地下一层至二层（18 轴-22 轴）为地铁出入口大堂，按施工计划，地铁大堂计划在十二层结构施工时进行装修施工。 图 2-1 工程和地铁一体化平面图 图 2-2 地铁大堂剖面图 2.3 问题症结 鉴于上述因素，在保证设计要求及悬挑梁挠度变形在法律规范要求范围内的前提下，如何拆除地铁大堂临时支撑进行装修穿插施工来满足合同要求成为制约施工进展的关键因素。 3 制定切实有效的...
