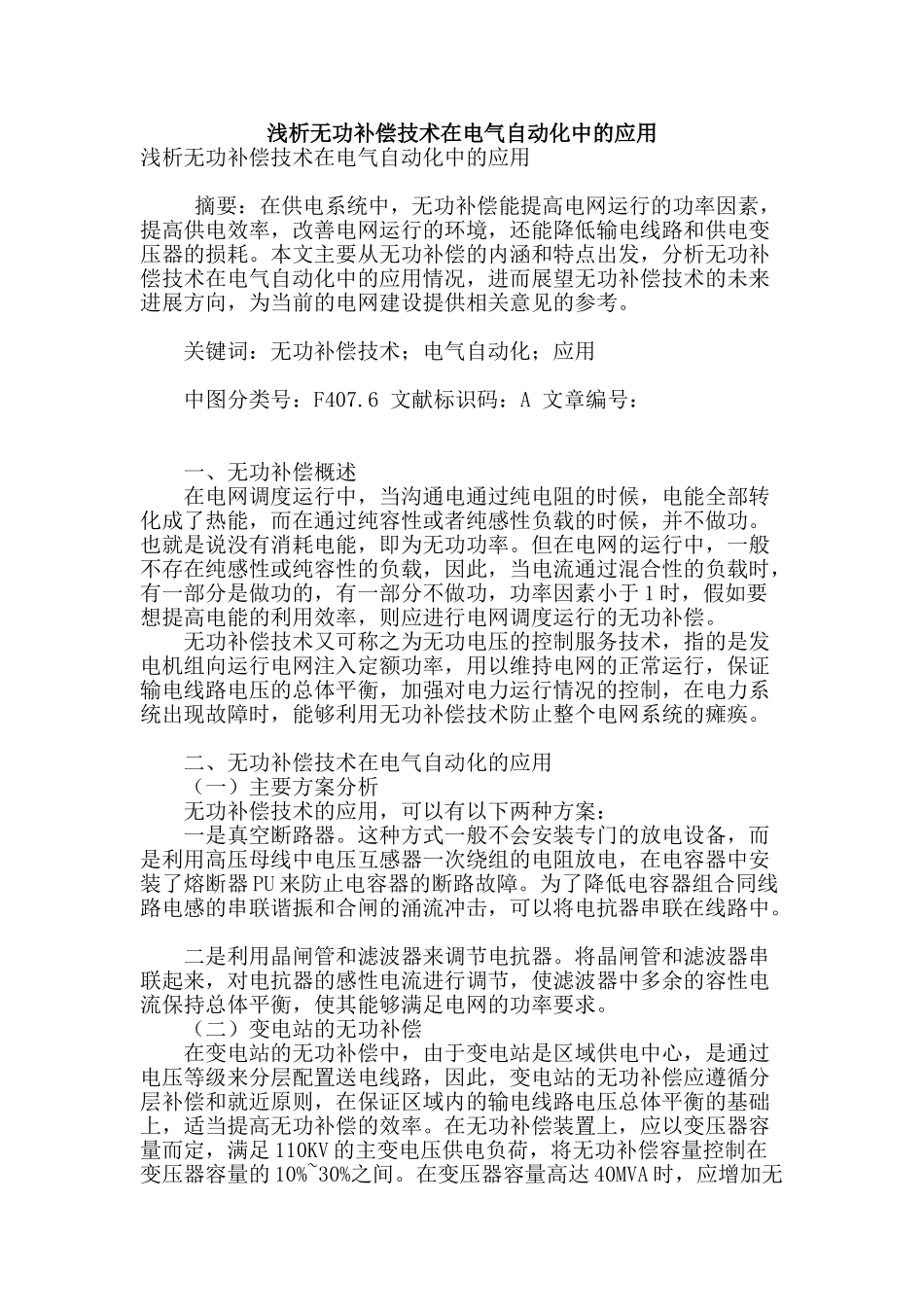

浅析无功补偿技术在电气自动化中的应用浅析无功补偿技术在电气自动化中的应用 摘要：在供电系统中，无功补偿能提高电网运行的功率因素，提高供电效率，改善电网运行的环境，还能降低输电线路和供电变压器的损耗。本文主要从无功补偿的内涵和特点出发，分析无功补偿技术在电气自动化中的应用情况，进而展望无功补偿技术的未来进展方向，为当前的电网建设提供相关意见的参考。 关键词：无功补偿技术；电气自动化；应用 中图分类号：F407.6 文献标识码：A 文章编号： 一、无功补偿概述 在电网调度运行中，当沟通电通过纯电阻的时候，电能全部转化成了热能，而在通过纯容性或者纯感性负载的时候，并不做功。也就是说没有消耗电能，即为无功功率。但在电网的运行中，一般不存在纯感性或纯容性的负载，因此，当电流通过混合性的负载时，有一部分是做功的，有一部分不做功，功率因素小于 1 时，假如要想提高电能的利用效率，则应进行电网调度运行的无功补偿。 无功补偿技术又可称之为无功电压的控制服务技术，指的是发电机组向运行电网注入定额功率，用以维持电网的正常运行，保证输电线路电压的总体平衡，加强对电力运行情况的控制，在电力系统出现故障时，能够利用无功补偿技术防止整个电网系统的瘫痪。 二、无功补偿技术在电气自动化的应用 （一）主要方案分析 无功补偿技术的应用，可以有以下两种方案： 一是真空断路器。这种方式一般不会安装专门的放电设备，而是利用高压母线中电压互感器一次绕组的电阻放电，在电容器中安装了熔断器 PU 来防止电容器的断路故障。为了降低电容器组合同线路电感的串联谐振和合闸的涌流冲击，可以将电抗器串联在线路中。 二是利用晶闸管和滤波器来调节电抗器。将晶闸管和滤波器串联起来，对电抗器的感性电流进行调节，使滤波器中多余的容性电流保持总体平衡，使其能够满足电网的功率要求。 （二）变电站的无功补偿 在变电站的无功补偿中，由于变电站是区域供电中心，是通过电压等级来分层配置送电线路，因此，变电站的无功补偿应遵循分层补偿和就近原则，在保证区域内的输电线路电压总体平衡的基础上，适当提高无功补偿的效率。在无功补偿装置上，应以变压器容量而定，满足 110KV 的主变电压供电负荷，将无功补偿容量控制在变压器容量的 10%~30%之间。在变压器容量高达 40MVA 时，应增加无功补偿的数量，以满足变压器安全运行的需求，保证电力系统的正常供电。 （三）配电线路的无功补偿 在...
