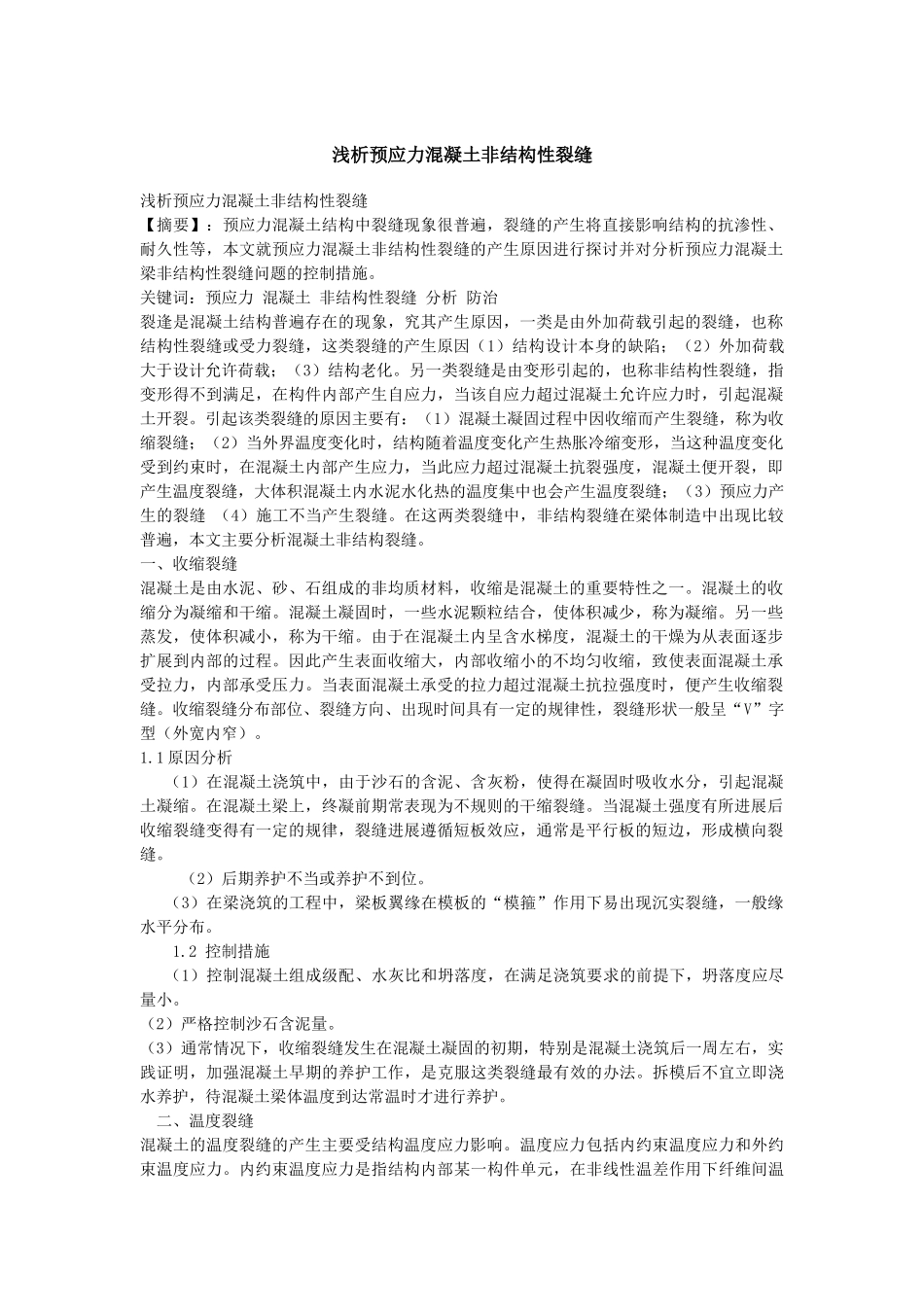

浅析预应力混凝土非结构性裂缝浅析预应力混凝土非结构性裂缝【摘要】：预应力混凝土结构中裂缝现象很普遍，裂缝的产生将直接影响结构的抗渗性、耐久性等，本文就预应力混凝土非结构性裂缝的产生原因进行探讨并对分析预应力混凝土梁非结构性裂缝问题的控制措施。关键词：预应力 混凝土 非结构性裂缝 分析 防治裂逢是混凝土结构普遍存在的现象，究其产生原因，一类是由外加荷载引起的裂缝，也称结构性裂缝或受力裂缝，这类裂缝的产生原因（1）结构设计本身的缺陷；（2）外加荷载大于设计允许荷载；（3）结构老化。另一类裂缝是由变形引起的，也称非结构性裂缝，指变形得不到满足，在构件内部产生自应力，当该自应力超过混凝土允许应力时，引起混凝土开裂。引起该类裂缝的原因主要有：（1）混凝土凝固过程中因收缩而产生裂缝，称为收缩裂缝；（2）当外界温度变化时，结构随着温度变化产生热胀冷缩变形，当这种温度变化受到约束时，在混凝土内部产生应力，当此应力超过混凝土抗裂强度，混凝土便开裂，即产生温度裂缝，大体积混凝土内水泥水化热的温度集中也会产生温度裂缝；（3）预应力产生的裂缝 （4）施工不当产生裂缝。在这两类裂缝中，非结构裂缝在梁体制造中出现比较普遍，本文主要分析混凝土非结构裂缝。 一、收缩裂缝混凝土是由水泥、砂、石组成的非均质材料，收缩是混凝土的重要特性之一。混凝土的收缩分为凝缩和干缩。混凝土凝固时，一些水泥颗粒结合，使体积减少，称为凝缩。另一些蒸发，使体积减小，称为干缩。由于在混凝土内呈含水梯度，混凝土的干燥为从表面逐步扩展到内部的过程。因此产生表面收缩大，内部收缩小的不均匀收缩，致使表面混凝土承受拉力，内部承受压力。当表面混凝土承受的拉力超过混凝土抗拉强度时，便产生收缩裂缝。收缩裂缝分布部位、裂缝方向、出现时间具有一定的规律性，裂缝形状一般呈“V”字型（外宽内窄）。1.1 原因分析 （1）在混凝土浇筑中，由于沙石的含泥、含灰粉，使得在凝固时吸收水分，引起混凝土凝缩。在混凝土梁上，终凝前期常表现为不规则的干缩裂缝。当混凝土强度有所进展后收缩裂缝变得有一定的规律，裂缝进展遵循短板效应，通常是平行板的短边，形成横向裂缝。 （2）后期养护不当或养护不到位。 （3）在梁浇筑的工程中，梁板翼缘在模板的“模箍”作用下易出现沉实裂缝，一般缘水平分布。 1.2 控制措施 （1）控制混凝土组成级配、水灰比和坍落度，在满足浇筑要求的前提下，坍落度应尽量...
