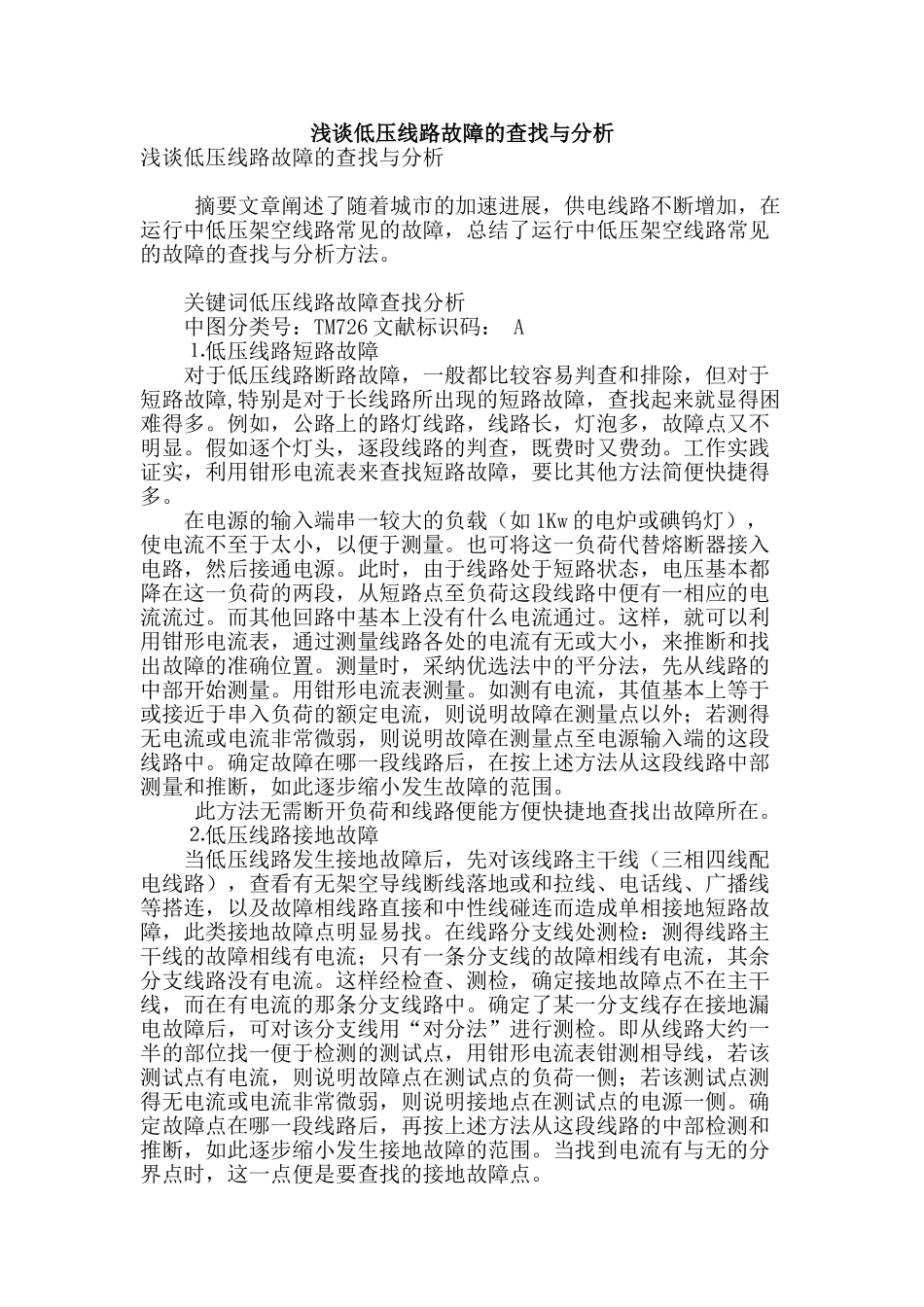

浅谈低压线路故障的查找与分析浅谈低压线路故障的查找与分析 摘要文章阐述了随着城市的加速进展，供电线路不断增加，在运行中低压架空线路常见的故障，总结了运行中低压架空线路常见的故障的查找与分析方法。 关键词低压线路故障查找分析 中图分类号：TM726 文献标识码： A ⒈低压线路短路故障 对于低压线路断路故障，一般都比较容易判查和排除，但对于短路故障,特别是对于长线路所出现的短路故障，查找起来就显得困难得多。例如，公路上的路灯线路，线路长，灯泡多，故障点又不明显。假如逐个灯头，逐段线路的判查，既费时又费劲。工作实践证实，利用钳形电流表来查找短路故障，要比其他方法简便快捷得多。 在电源的输入端串一较大的负载（如 1Kw 的电炉或碘钨灯），使电流不至于太小，以便于测量。也可将这一负荷代替熔断器接入电路，然后接通电源。此时，由于线路处于短路状态，电压基本都降在这一负荷的两段，从短路点至负荷这段线路中便有一相应的电流流过。而其他回路中基本上没有什么电流通过。这样，就可以利用钳形电流表，通过测量线路各处的电流有无或大小，来推断和找出故障的准确位置。测量时，采纳优选法中的平分法，先从线路的中部开始测量。用钳形电流表测量。如测有电流，其值基本上等于或接近于串入负荷的额定电流，则说明故障在测量点以外；若测得无电流或电流非常微弱，则说明故障在测量点至电源输入端的这段线路中。确定故障在哪一段线路后，在按上述方法从这段线路中部测量和推断，如此逐步缩小发生故障的范围。 此方法无需断开负荷和线路便能方便快捷地查找出故障所在。 ⒉低压线路接地故障 当低压线路发生接地故障后，先对该线路主干线（三相四线配电线路），查看有无架空导线断线落地或和拉线、电话线、广播线等搭连，以及故障相线路直接和中性线碰连而造成单相接地短路故障，此类接地故障点明显易找。在线路分支线处测检：测得线路主干线的故障相线有电流；只有一条分支线的故障相线有电流，其余分支线路没有电流。这样经检查、测检，确定接地故障点不在主干线，而在有电流的那条分支线路中。确定了某一分支线存在接地漏电故障后，可对该分支线用“对分法”进行测检。即从线路大约一半的部位找一便于检测的测试点，用钳形电流表钳测相导线，若该测试点有电流，则说明故障点在测试点的负荷一侧；若该测试点测得无电流或电流非常微弱，则说明接地点在测试点的电源一侧。确定故障点在哪一段线路后，再按上述方...
