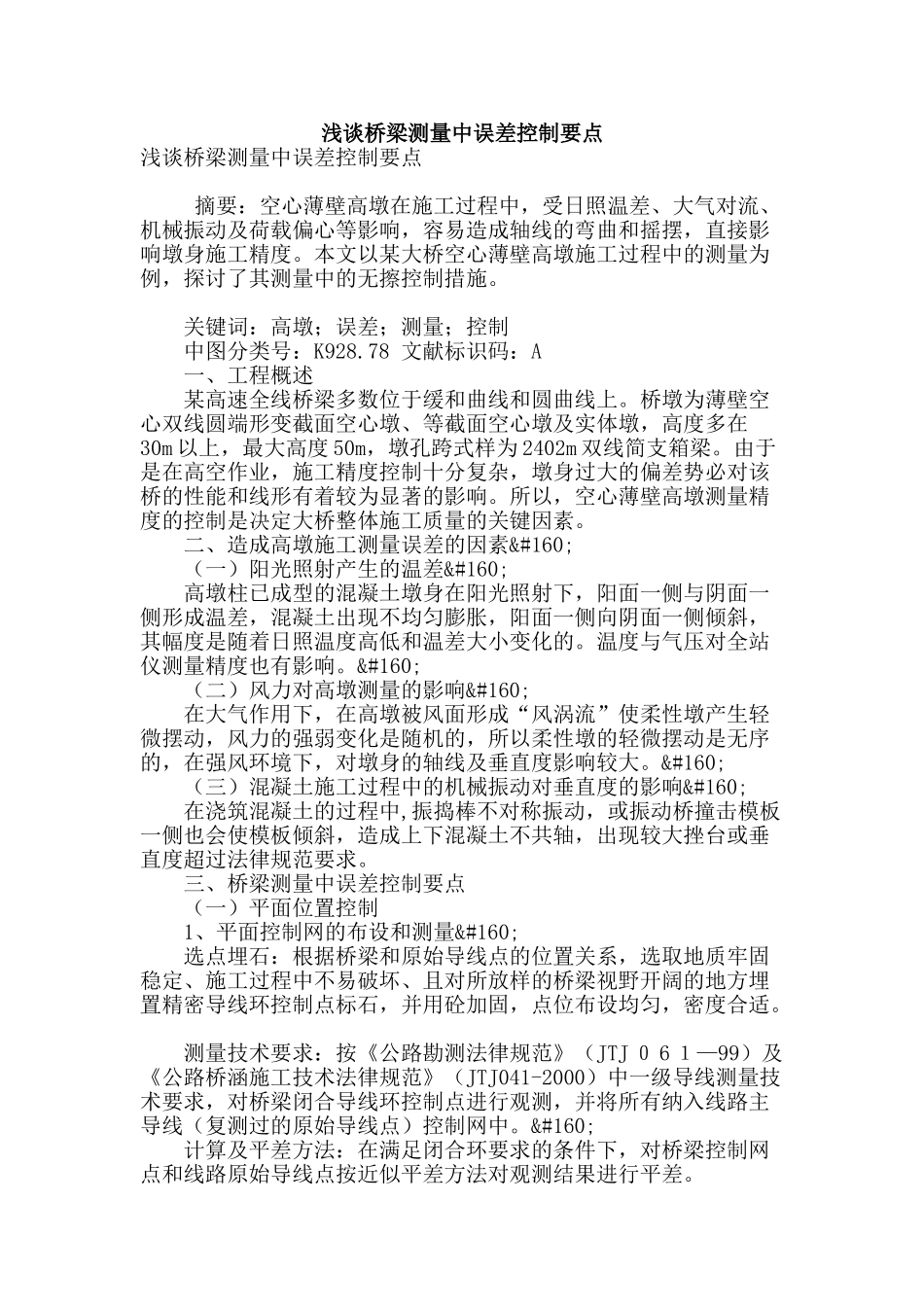

浅谈桥梁测量中误差控制要点浅谈桥梁测量中误差控制要点 摘要：空心薄壁高墩在施工过程中，受日照温差、大气对流、机械振动及荷载偏心等影响，容易造成轴线的弯曲和摇摆，直接影响墩身施工精度。本文以某大桥空心薄壁高墩施工过程中的测量为例，探讨了其测量中的无擦控制措施。 关键词：高墩；误差；测量；控制 中图分类号：K928.78 文献标识码：A 一、工程概述 某高速全线桥梁多数位于缓和曲线和圆曲线上。桥墩为薄壁空心双线圆端形变截面空心墩、等截面空心墩及实体墩，高度多在30m 以上，最大高度 50m，墩孔跨式样为 2402m 双线简支箱梁。由于是在高空作业，施工精度控制十分复杂，墩身过大的偏差势必对该桥的性能和线形有着较为显著的影响。所以，空心薄壁高墩测量精度的控制是决定大桥整体施工质量的关键因素。 二、造成高墩施工测量误差的因素 （一）阳光照射产生的温差 高墩柱已成型的混凝土墩身在阳光照射下，阳面一侧与阴面一侧形成温差，混凝土出现不均匀膨胀，阳面一侧向阴面一侧倾斜，其幅度是随着日照温度高低和温差大小变化的。温度与气压对全站仪测量精度也有影响。 （二）风力对高墩测量的影响 在大气作用下，在高墩被风面形成“风涡流”使柔性墩产生轻微摆动，风力的强弱变化是随机的，所以柔性墩的轻微摆动是无序的，在强风环境下，对墩身的轴线及垂直度影响较大。 （三）混凝土施工过程中的机械振动对垂直度的影响 在浇筑混凝土的过程中,振捣棒不对称振动，或振动桥撞击模板一侧也会使模板倾斜，造成上下混凝土不共轴，出现较大挫台或垂直度超过法律规范要求。 三、桥梁测量中误差控制要点 （一）平面位置控制 1、平面控制网的布设和测量 选点埋石：根据桥梁和原始导线点的位置关系，选取地质牢固稳定、施工过程中不易破坏、且对所放样的桥梁视野开阔的地方埋置精密导线环控制点标石，并用砼加固，点位布设均匀，密度合适。 测量技术要求：按《公路勘测法律规范》（JTJ ０ 6 １—99）及《公路桥涵施工技术法律规范》（JTJ041-2000）中一级导线测量技术要求，对桥梁闭合导线环控制点进行观测，并将所有纳入线路主导线（复测过的原始导线点）控制网中。 计算及平差方法：在满足闭合环要求的条件下，对桥梁控制网点和线路原始导线点按近似平差方法对观测结果进行平差。 2、放样与观测 对个别不能直接与桥梁主控制点通视的桥梁各部位施工控制点位放样...
