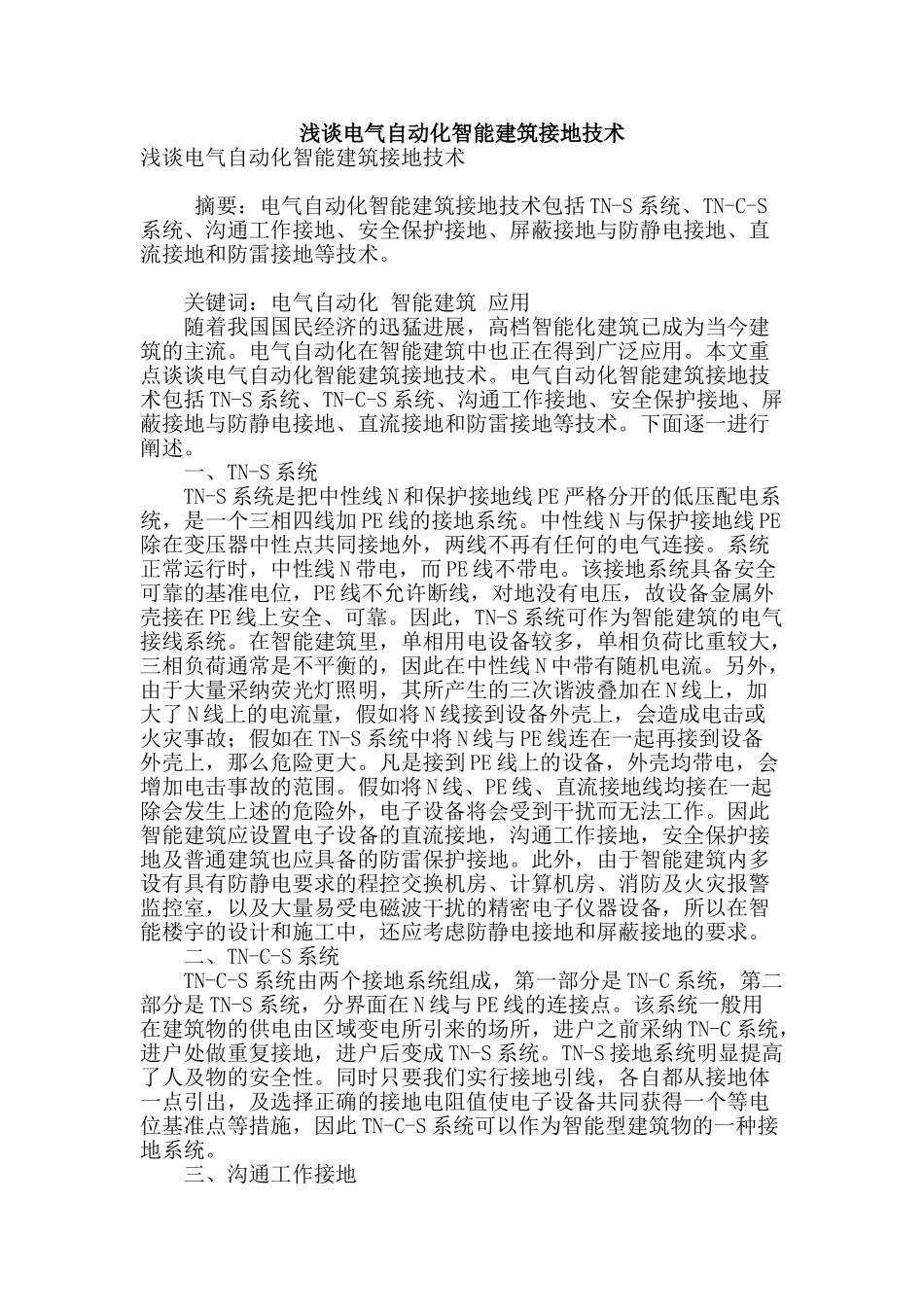

浅谈电气自动化智能建筑接地技术浅谈电气自动化智能建筑接地技术 摘要：电气自动化智能建筑接地技术包括 TN-S 系统、TN-C-S系统、沟通工作接地、安全保护接地、屏蔽接地与防静电接地、直流接地和防雷接地等技术。 关键词：电气自动化 智能建筑 应用 随着我国国民经济的迅猛进展，高档智能化建筑已成为当今建筑的主流。电气自动化在智能建筑中也正在得到广泛应用。本文重点谈谈电气自动化智能建筑接地技术。电气自动化智能建筑接地技术包括 TN-S 系统、TN-C-S 系统、沟通工作接地、安全保护接地、屏蔽接地与防静电接地、直流接地和防雷接地等技术。下面逐一进行阐述。 一、TN-S 系统 TN-S 系统是把中性线 N 和保护接地线 PE 严格分开的低压配电系统，是一个三相四线加 PE 线的接地系统。中性线 N 与保护接地线 PE除在变压器中性点共同接地外，两线不再有任何的电气连接。系统正常运行时，中性线 N 带电，而 PE 线不带电。该接地系统具备安全可靠的基准电位，PE 线不允许断线，对地没有电压，故设备金属外壳接在 PE 线上安全、可靠。因此，TN-S 系统可作为智能建筑的电气接线系统。在智能建筑里，单相用电设备较多，单相负荷比重较大，三相负荷通常是不平衡的，因此在中性线 N 中带有随机电流。另外，由于大量采纳荧光灯照明，其所产生的三次谐波叠加在 N 线上，加大了 N 线上的电流量，假如将 N 线接到设备外壳上，会造成电击或火灾事故；假如在 TN-S 系统中将 N 线与 PE 线连在一起再接到设备外壳上，那么危险更大。凡是接到 PE 线上的设备，外壳均带电，会增加电击事故的范围。假如将 N 线、PE 线、直流接地线均接在一起除会发生上述的危险外，电子设备将会受到干扰而无法工作。因此智能建筑应设置电子设备的直流接地，沟通工作接地，安全保护接地及普通建筑也应具备的防雷保护接地。此外，由于智能建筑内多设有具有防静电要求的程控交换机房、计算机房、消防及火灾报警监控室，以及大量易受电磁波干扰的精密电子仪器设备，所以在智能楼宇的设计和施工中，还应考虑防静电接地和屏蔽接地的要求。 二、TN-C-S 系统 TN-C-S 系统由两个接地系统组成，第一部分是 TN-C 系统，第二部分是 TN-S 系统，分界面在 N 线与 PE 线的连接点。该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采纳 TN-C 系统，进户处做重复接地，进户后变成 TN-S 系统。TN-S 接地系统明显提高了...
