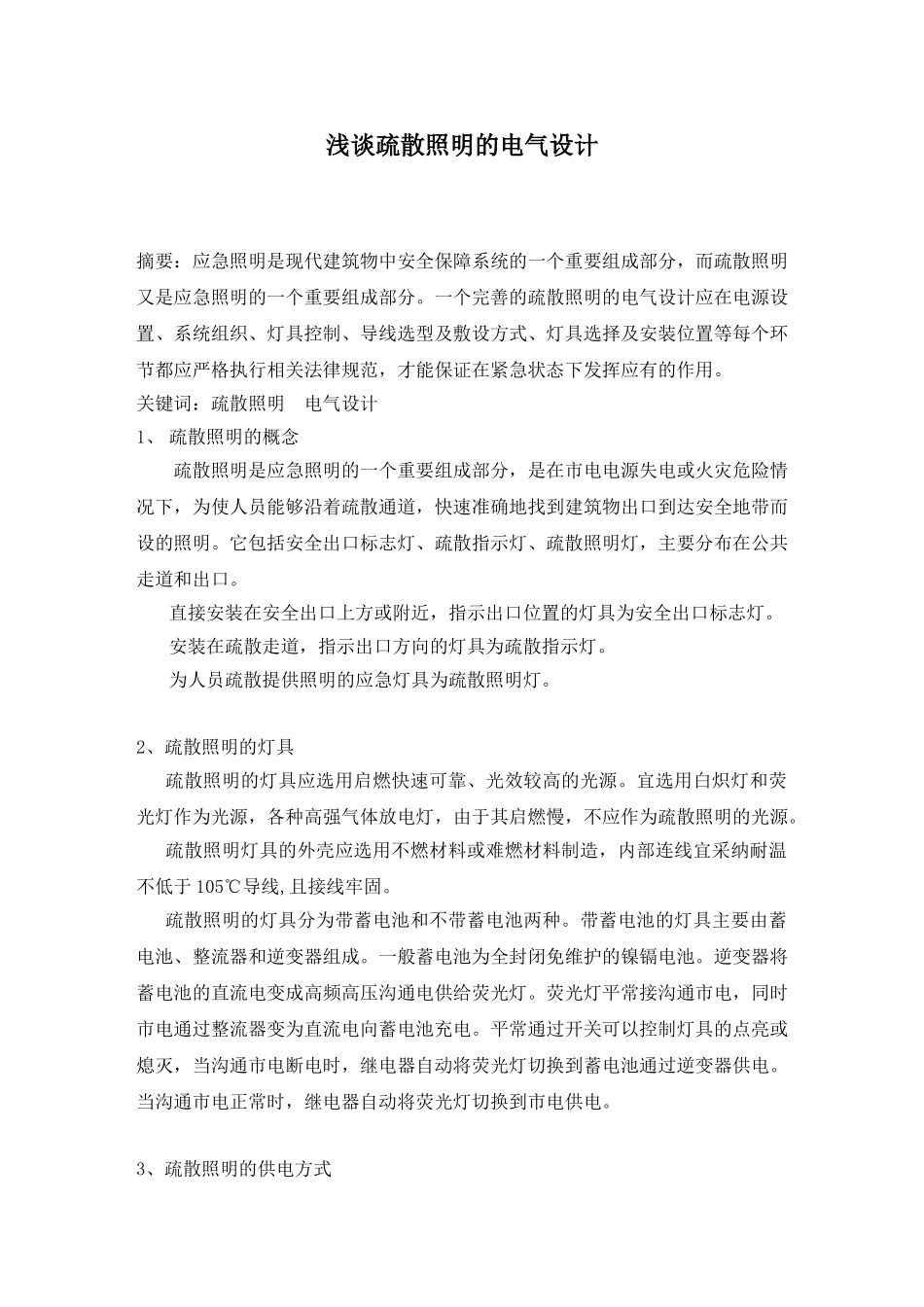

浅谈疏散照明的电气设计

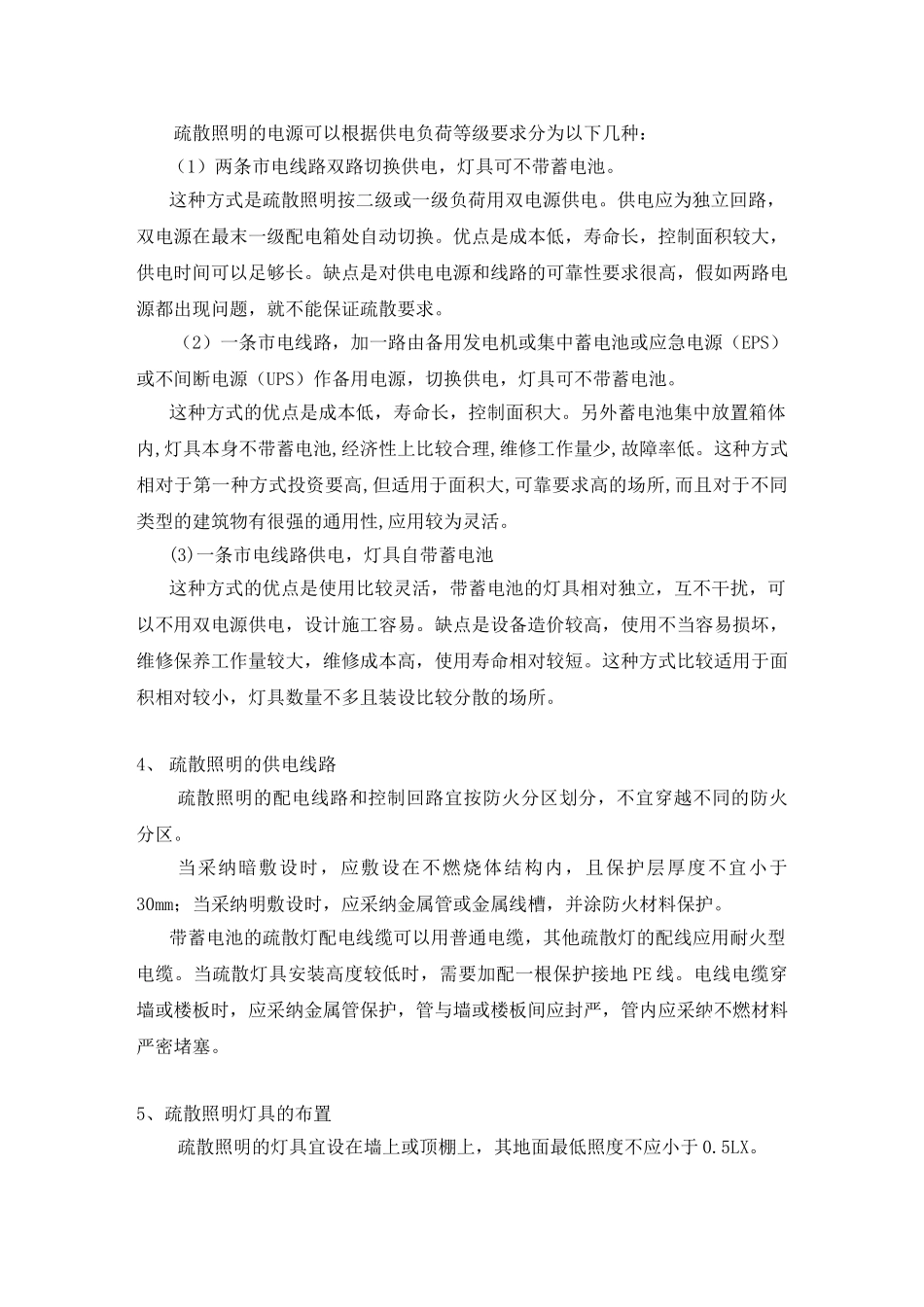

浅谈疏散照明的电气设计摘要：应急照明是现代建筑物中安全保障系统的一个重要组成部分，而疏散照明又是应急照明的一个重要组成部分。一个完善的疏散照明的电气设计应在电源设置、系统组织、灯具控制、导线选型及敷设方式、灯具选择及安装位置等每个环节都应严格执行相关法律规范，才能保证在紧急状态下发挥应有的作用。关键词：疏散照明 电气设计1、 疏散照明的概念疏散照明是应急照明的一个重要组成部分，是在市电电源失电或火灾危险情况下，为使人员能够沿着疏散通道，快速准确地找到建筑物出口到达安全地带而设的照明。它包括安全出口标志灯、疏散指示灯、疏散照明灯，主要分布在公共走道和出口。直接安装在安全出口上方或附近，指示出口位置的灯具为安全出口标志灯。安装在疏散走道，指示出口方向的灯具为疏散指示灯。为人员疏散提供照明的应急灯具为疏散照明灯。2、疏散照明的灯具 疏散照明的灯具应选用启燃快速可靠、光效较高的光源。宜选用白炽灯和荧光灯作为光源，各种高强气体放电灯，由于其启燃慢，不应作为疏散照明的光源。 疏散照明灯具的外壳应选用不燃材料或难燃材料制造，内部连线宜采纳耐温不低于 105℃导线,且接线牢固。 疏散照明的灯具分为带蓄电池和不带蓄电池两种。带蓄电池的灯具主要由蓄电池、整流器和逆变器组成。一般蓄电池为全封闭免维护的镍镉电池。逆变器将蓄电池的直流电变成高频高压沟通电供给荧光灯。荧光灯平常接沟通市电，同时市电通过整流器变为直流电向蓄电池充电。平常通过开关可以控制灯具的点亮或熄灭，当沟通市电断电时，继电器自动将荧光灯切换到蓄电池通过逆变器供电。当沟通市电正常时，继电器自动将荧光灯切换到市电供电。3、疏散照明的供电方式疏散照明的电源可以根据供电负荷等级要求分为以下几种：（1）两条市电线路双路切换供电，灯具可不带蓄电池。这种方式是疏散照明按二级或一级负荷用双电源供电。供电应为独立回路，双电源在最末一级配电箱处自动切换。优点是成本低，寿命长，控制面积较大，供电时间可以足够长。缺点是对供电电源和线路的可靠性要求很高，假如两路电源都出现问题，就不能保证疏散要求。（2）一条市电线路，加一路由备用发电机或集中蓄电池或应急电源（EPS）或不间断电源（UPS）作备用电源，切换供电，灯具可不带蓄电池。这种方式的优点是成本低，寿命长，控制面积大。另外蓄电池集中放置箱体内,灯具本身不带蓄电池,经济性上比较合理,维修工作量少,故障率低。这种方式相对...
