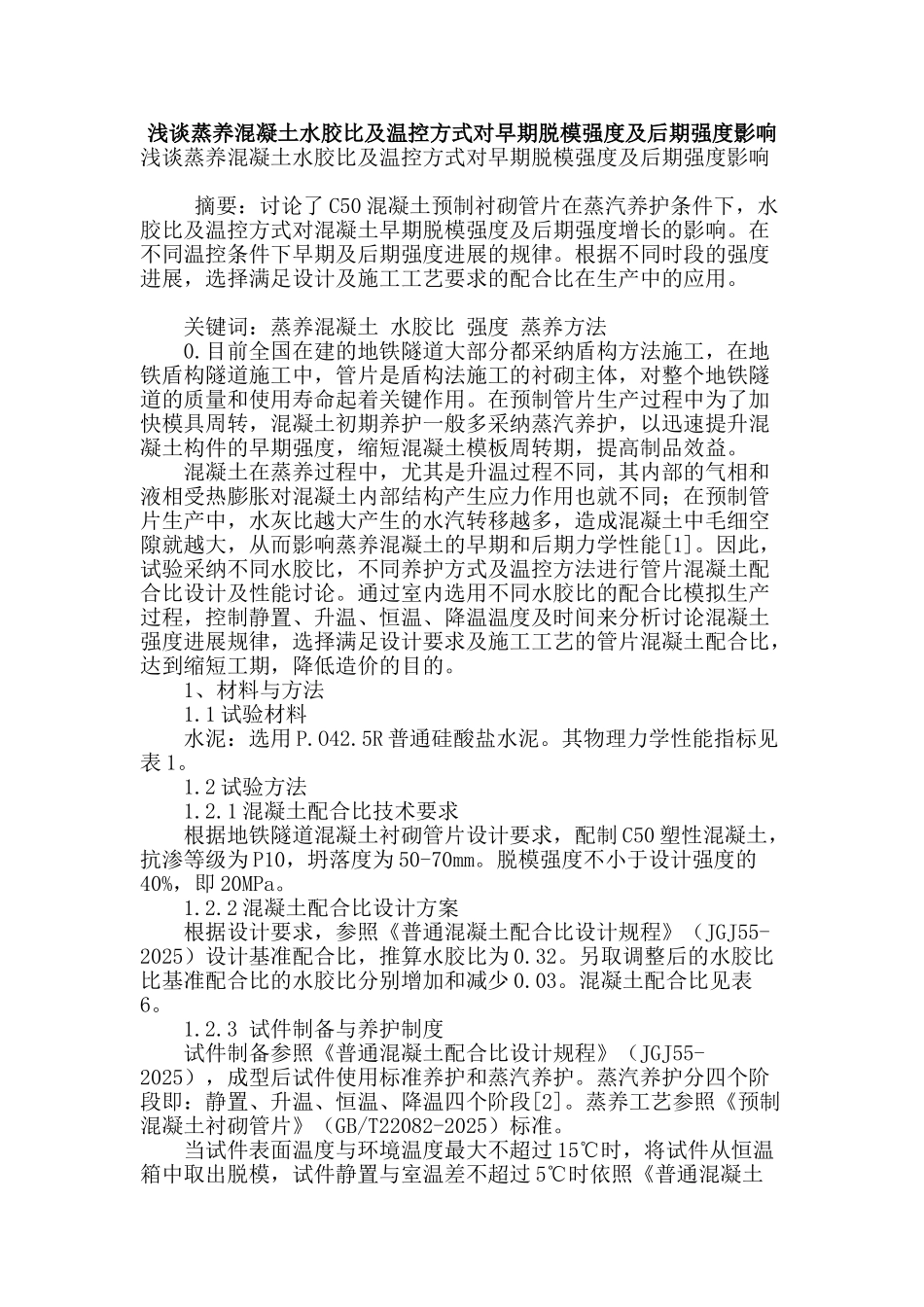

浅谈蒸养混凝土水胶比及温控方式对早期脱模强度及后期强度影响浅谈蒸养混凝土水胶比及温控方式对早期脱模强度及后期强度影响 摘要：讨论了 C50 混凝土预制衬砌管片在蒸汽养护条件下，水胶比及温控方式对混凝土早期脱模强度及后期强度增长的影响
在不同温控条件下早期及后期强度进展的规律
根据不同时段的强度进展，选择满足设计及施工工艺要求的配合比在生产中的应用
关键词：蒸养混凝土 水胶比 强度 蒸养方法 0
目前全国在建的地铁隧道大部分都采纳盾构方法施工，在地铁盾构隧道施工中，管片是盾构法施工的衬砌主体，对整个地铁隧道的质量和使用寿命起着关键作用
在预制管片生产过程中为了加快模具周转，混凝土初期养护一般多采纳蒸汽养护，以迅速提升混凝土构件的早期强度，缩短混凝土模板周转期，提高制品效益
混凝土在蒸养过程中，尤其是升温过程不同，其内部的气相和液相受热膨胀对混凝土内部结构产生应力作用也就不同；在预制管片生产中，水灰比越大产生的水汽转移越多，造成混凝土中毛细空隙就越大，从而影响蒸养混凝土的早期和后期力学性能[1]
因此，试验采纳不同水胶比，不同养护方式及温控方法进行管片混凝土配合比设计及性能讨论
通过室内选用不同水胶比的配合比模拟生产过程，控制静置、升温、恒温、降温温度及时间来分析讨论混凝土强度进展规律，选择满足设计要求及施工工艺的管片混凝土配合比，达到缩短工期，降低造价的目的
1、材料与方法 1
1 试验材料 水泥：选用 P
5R 普通硅酸盐水泥
其物理力学性能指标见表 1
2 试验方法 1
1 混凝土配合比技术要求 根据地铁隧道混凝土衬砌管片设计要求，配制 C50 塑性混凝土，抗渗等级为 P10，坍落度为 50-70mm
脱模强度不小于设计强度的40%，即 20MPa
2 混凝土配合比设计方案 根据设计要求，参照《普通混凝土配合比设计规程》（JGJ55-20
