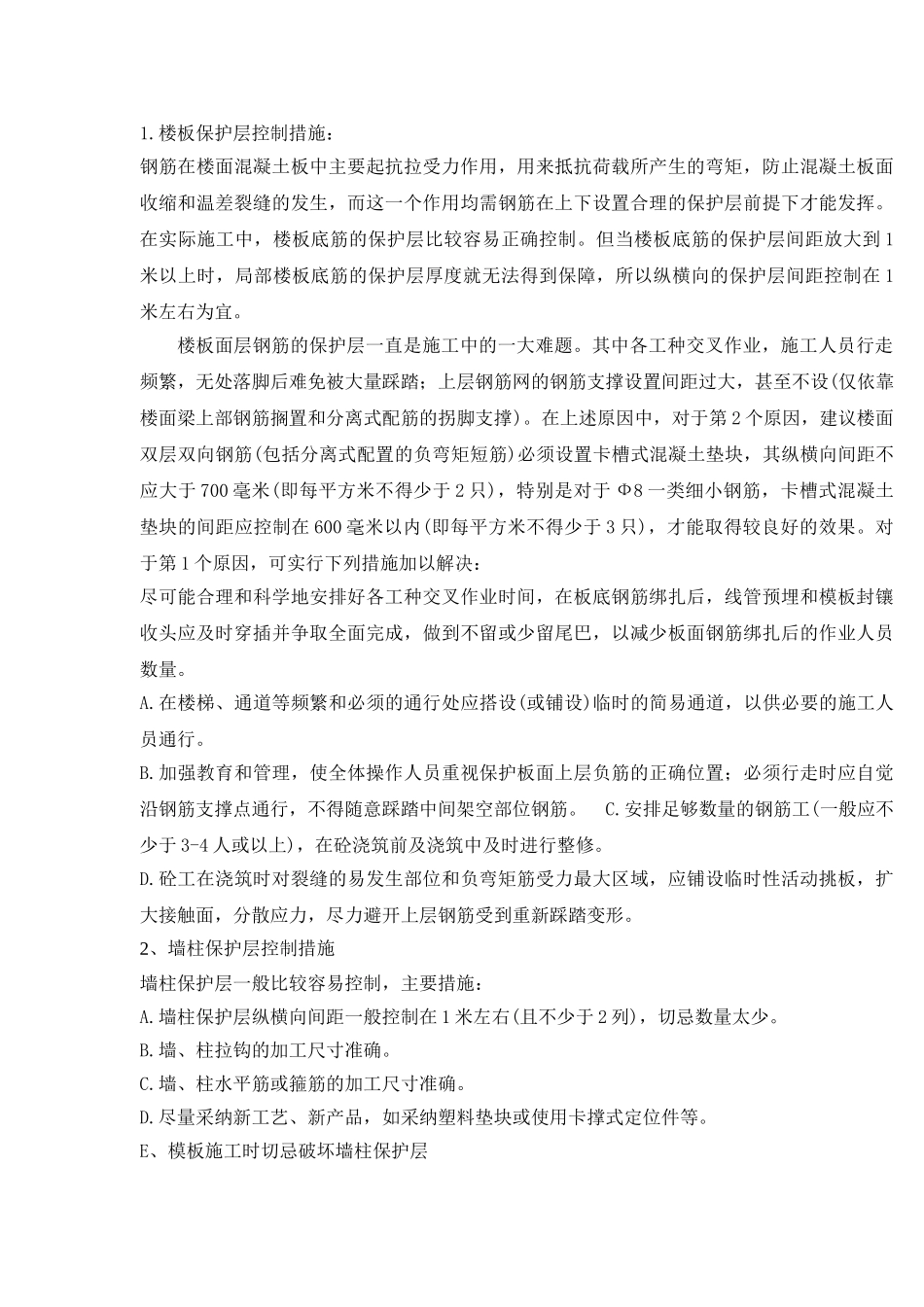

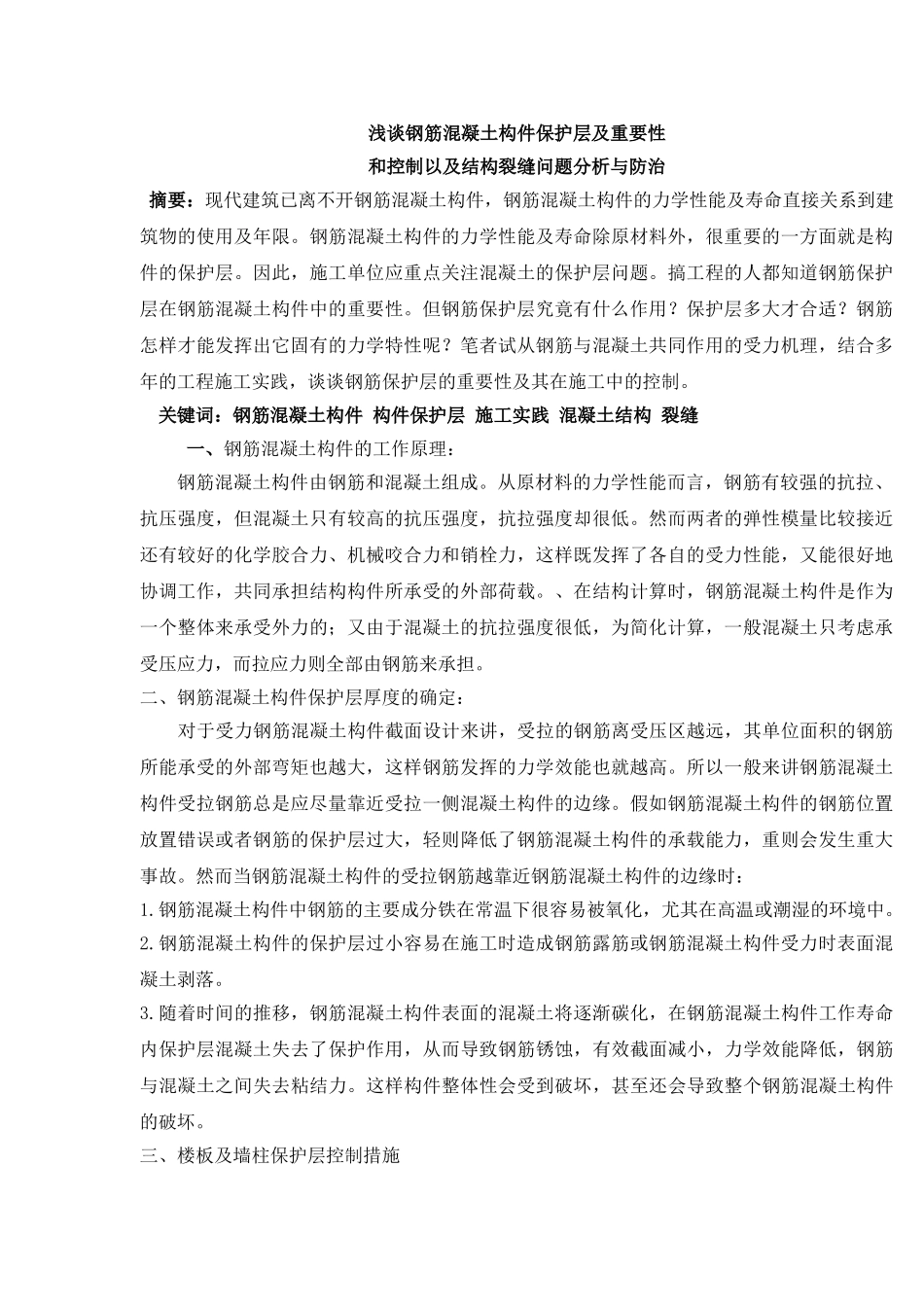

浅谈钢筋混凝土构件保护层及重要性和控制以及结构裂缝问题分析与防治 摘要：现代建筑已离不开钢筋混凝土构件，钢筋混凝土构件的力学性能及寿命直接关系到建筑物的使用及年限。钢筋混凝土构件的力学性能及寿命除原材料外，很重要的一方面就是构件的保护层。因此，施工单位应重点关注混凝土的保护层问题。搞工程的人都知道钢筋保护层在钢筋混凝土构件中的重要性。但钢筋保护层究竟有什么作用？保护层多大才合适？钢筋怎样才能发挥出它固有的力学特性呢？笔者试从钢筋与混凝土共同作用的受力机理，结合多年的工程施工实践，谈谈钢筋保护层的重要性及其在施工中的控制。 关键词：钢筋混凝土构件 构件保护层 施工实践 混凝土结构 裂缝 一、钢筋混凝土构件的工作原理：钢筋混凝土构件由钢筋和混凝土组成。从原材料的力学性能而言，钢筋有较强的抗拉、抗压强度，但混凝土只有较高的抗压强度，抗拉强度却很低。然而两者的弹性模量比较接近还有较好的化学胶合力、机械咬合力和销栓力，这样既发挥了各自的受力性能，又能很好地协调工作，共同承担结构构件所承受的外部荷载。、在结构计算时，钢筋混凝土构件是作为一个整体来承受外力的；又由于混凝土的抗拉强度很低，为简化计算，一般混凝土只考虑承受压应力，而拉应力则全部由钢筋来承担。二、钢筋混凝土构件保护层厚度的确定： 对于受力钢筋混凝土构件截面设计来讲，受拉的钢筋离受压区越远，其单位面积的钢筋所能承受的外部弯矩也越大，这样钢筋发挥的力学效能也就越高。所以一般来讲钢筋混凝土构件受拉钢筋总是应尽量靠近受拉一侧混凝土构件的边缘。假如钢筋混凝土构件的钢筋位置放置错误或者钢筋的保护层过大，轻则降低了钢筋混凝土构件的承载能力，重则会发生重大事故。然而当钢筋混凝土构件的受拉钢筋越靠近钢筋混凝土构件的边缘时：1.钢筋混凝土构件中钢筋的主要成分铁在常温下很容易被氧化，尤其在高温或潮湿的环境中。2.钢筋混凝土构件的保护层过小容易在施工时造成钢筋露筋或钢筋混凝土构件受力时表面混凝土剥落。3.随着时间的推移，钢筋混凝土构件表面的混凝土将逐渐碳化，在钢筋混凝土构件工作寿命内保护层混凝土失去了保护作用，从而导致钢筋锈蚀，有效截面减小，力学效能降低，钢筋与混凝土之间失去粘结力。这样构件整体性会受到破坏，甚至还会导致整个钢筋混凝土构件的破坏。三、楼板及墙柱保护层控制措施1.楼板保护层控制措施：钢筋在楼面混凝土板中主要起抗拉受力作用，用来抵抗荷...
