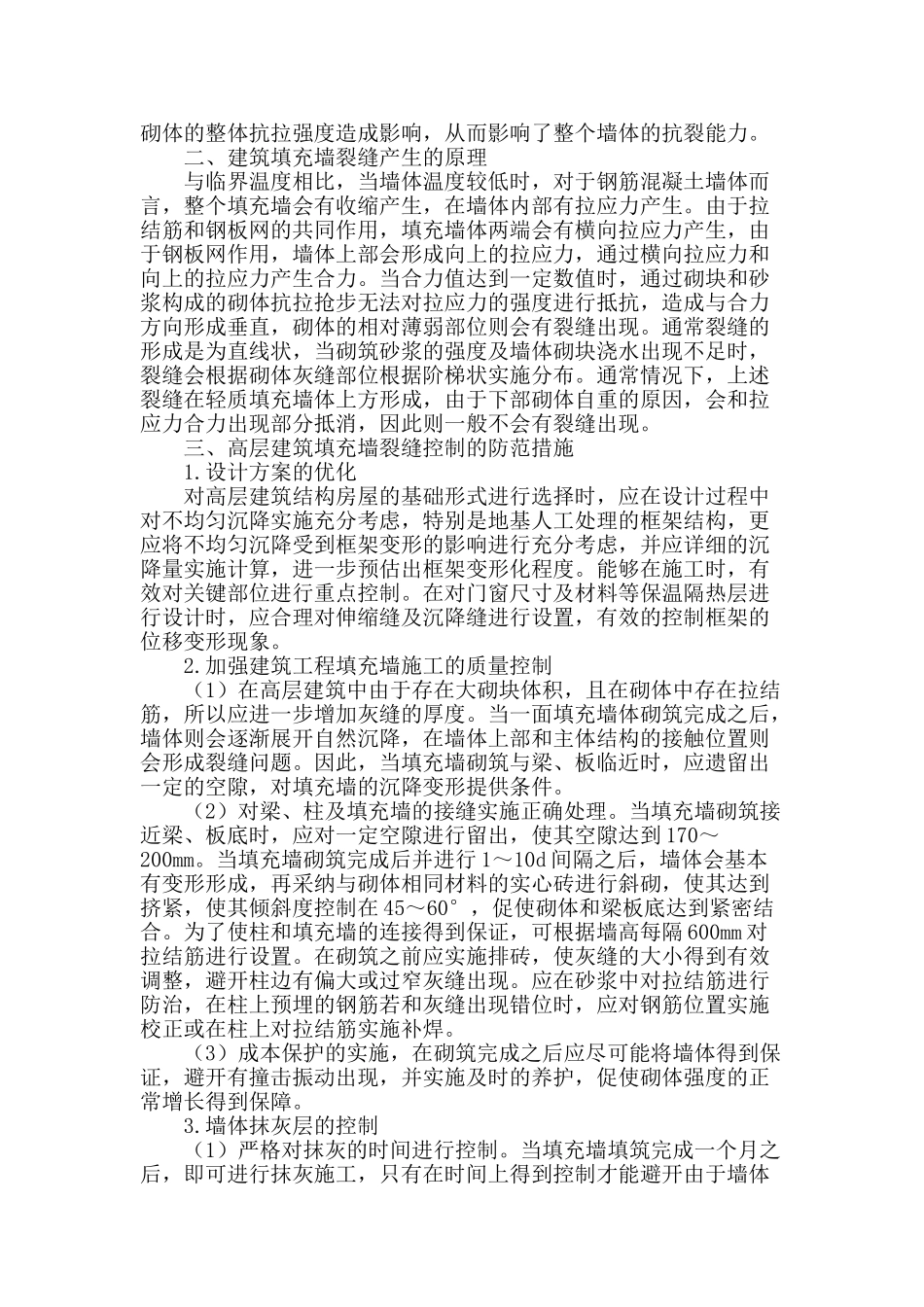

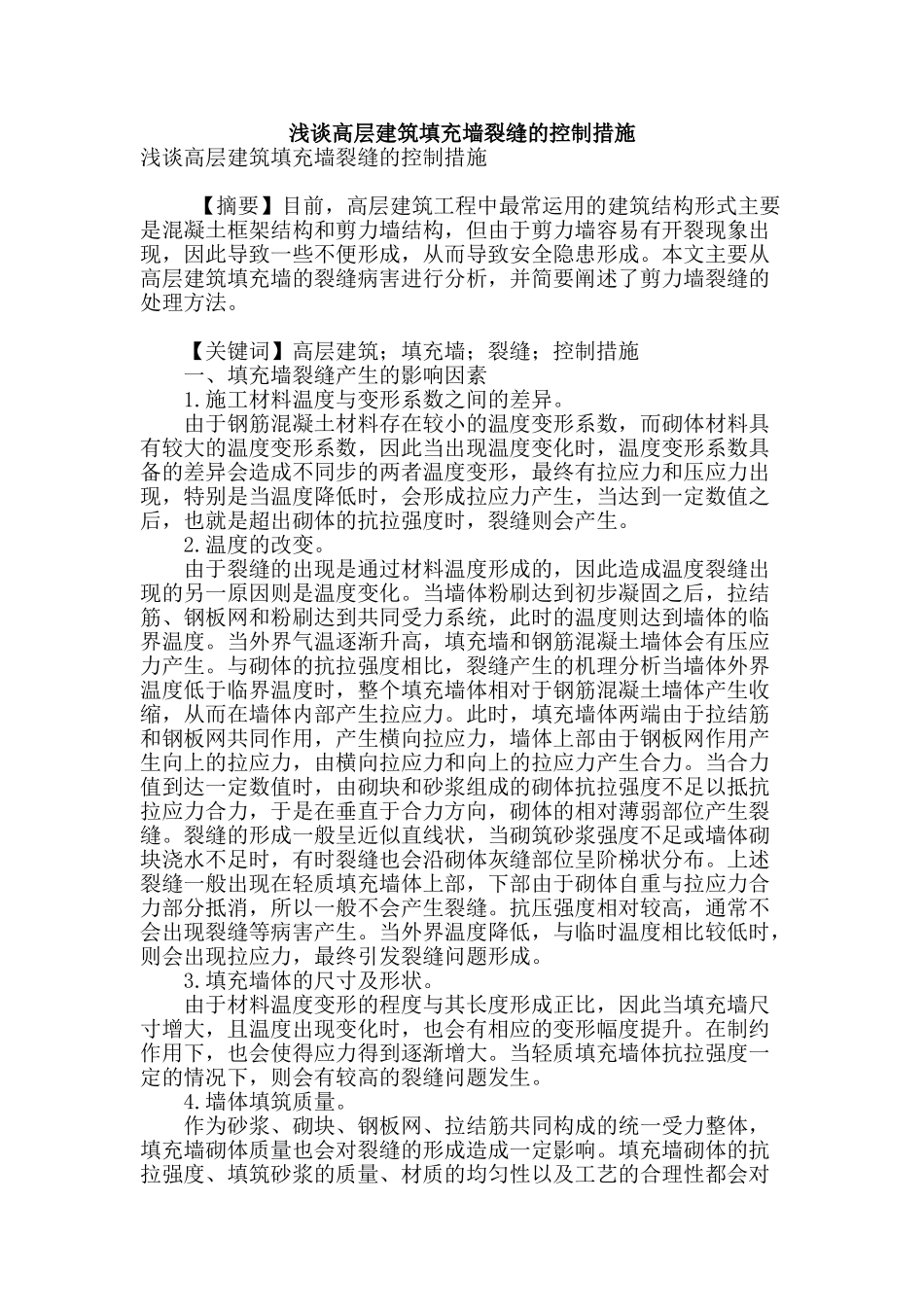

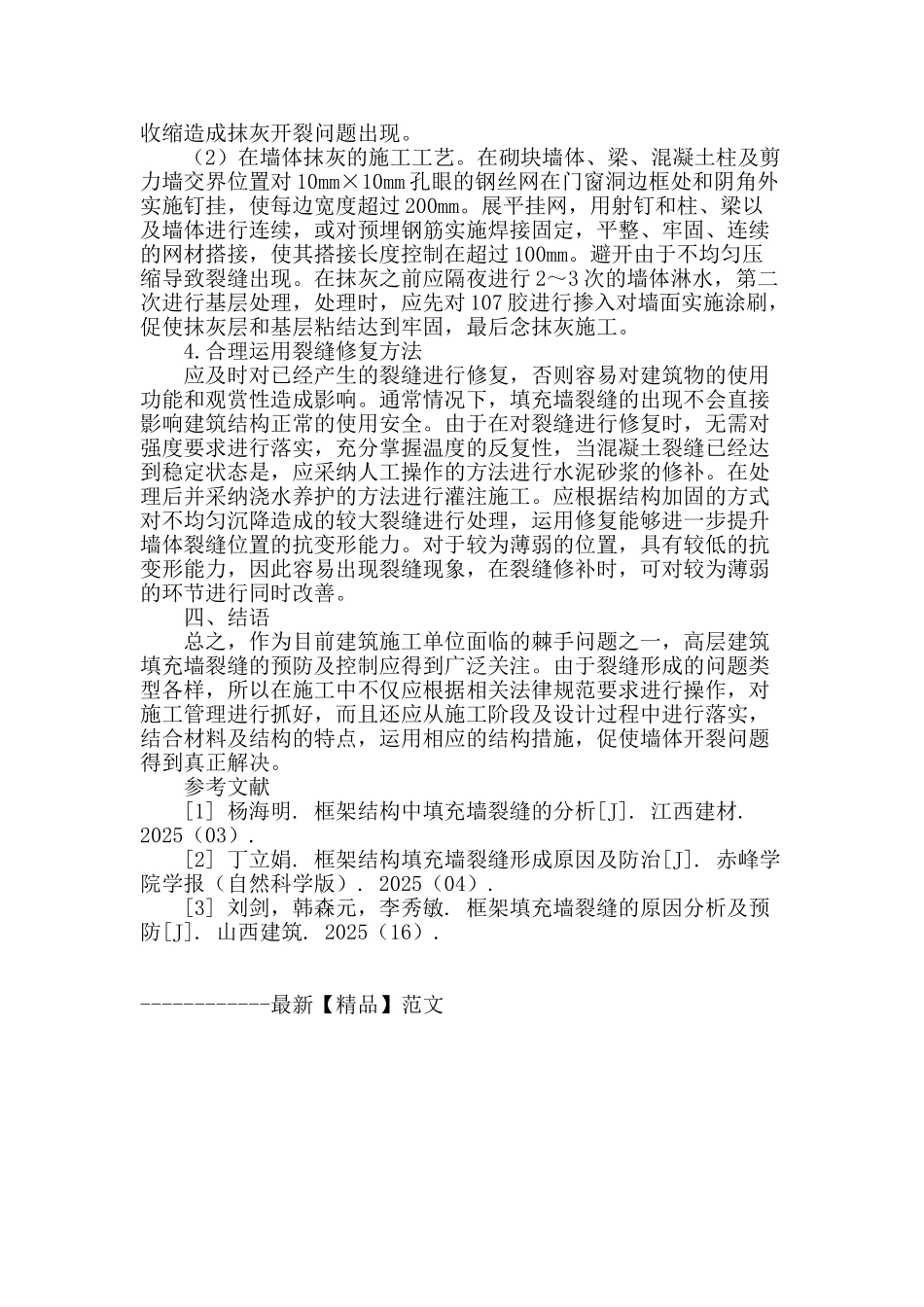

浅谈高层建筑填充墙裂缝的控制措施浅谈高层建筑填充墙裂缝的控制措施 【摘要】目前，高层建筑工程中最常运用的建筑结构形式主要是混凝土框架结构和剪力墙结构，但由于剪力墙容易有开裂现象出现，因此导致一些不便形成，从而导致安全隐患形成。本文主要从高层建筑填充墙的裂缝病害进行分析，并简要阐述了剪力墙裂缝的处理方法。 【关键词】高层建筑；填充墙；裂缝；控制措施 一、填充墙裂缝产生的影响因素 1.施工材料温度与变形系数之间的差异。 由于钢筋混凝土材料存在较小的温度变形系数，而砌体材料具有较大的温度变形系数，因此当出现温度变化时，温度变形系数具备的差异会造成不同步的两者温度变形，最终有拉应力和压应力出现，特别是当温度降低时，会形成拉应力产生，当达到一定数值之后，也就是超出砌体的抗拉强度时，裂缝则会产生。 2.温度的改变。 由于裂缝的出现是通过材料温度形成的，因此造成温度裂缝出现的另一原因则是温度变化。当墙体粉刷达到初步凝固之后，拉结筋、钢板网和粉刷达到共同受力系统，此时的温度则达到墙体的临界温度。当外界气温逐渐升高，填充墙和钢筋混凝土墙体会有压应力产生。与砌体的抗拉强度相比，裂缝产生的机理分析当墙体外界温度低于临界温度时，整个填充墙体相对于钢筋混凝土墙体产生收缩，从而在墙体内部产生拉应力。此时，填充墙体两端由于拉结筋和钢板网共同作用，产生横向拉应力，墙体上部由于钢板网作用产生向上的拉应力，由横向拉应力和向上的拉应力产生合力。当合力值到达一定数值时，由砌块和砂浆组成的砌体抗拉强度不足以抵抗拉应力合力，于是在垂直于合力方向，砌体的相对薄弱部位产生裂缝。裂缝的形成一般呈近似直线状，当砌筑砂浆强度不足或墙体砌块浇水不足时，有时裂缝也会沿砌体灰缝部位呈阶梯状分布。上述裂缝一般出现在轻质填充墙体上部，下部由于砌体自重与拉应力合力部分抵消，所以一般不会产生裂缝。抗压强度相对较高，通常不会出现裂缝等病害产生。当外界温度降低，与临时温度相比较低时，则会出现拉应力，最终引发裂缝问题形成。 3.填充墙体的尺寸及形状。 由于材料温度变形的程度与其长度形成正比，因此当填充墙尺寸增大，且温度出现变化时，也会有相应的变形幅度提升。在制约作用下，也会使得应力得到逐渐增大。当轻质填充墙体抗拉强度一定的情况下，则会有较高的裂缝问题发生。 4.墙体填筑质量。 作为砂浆、砌块、钢板网、拉结筋共同构成的统一受力整体，填充墙砌体质...
