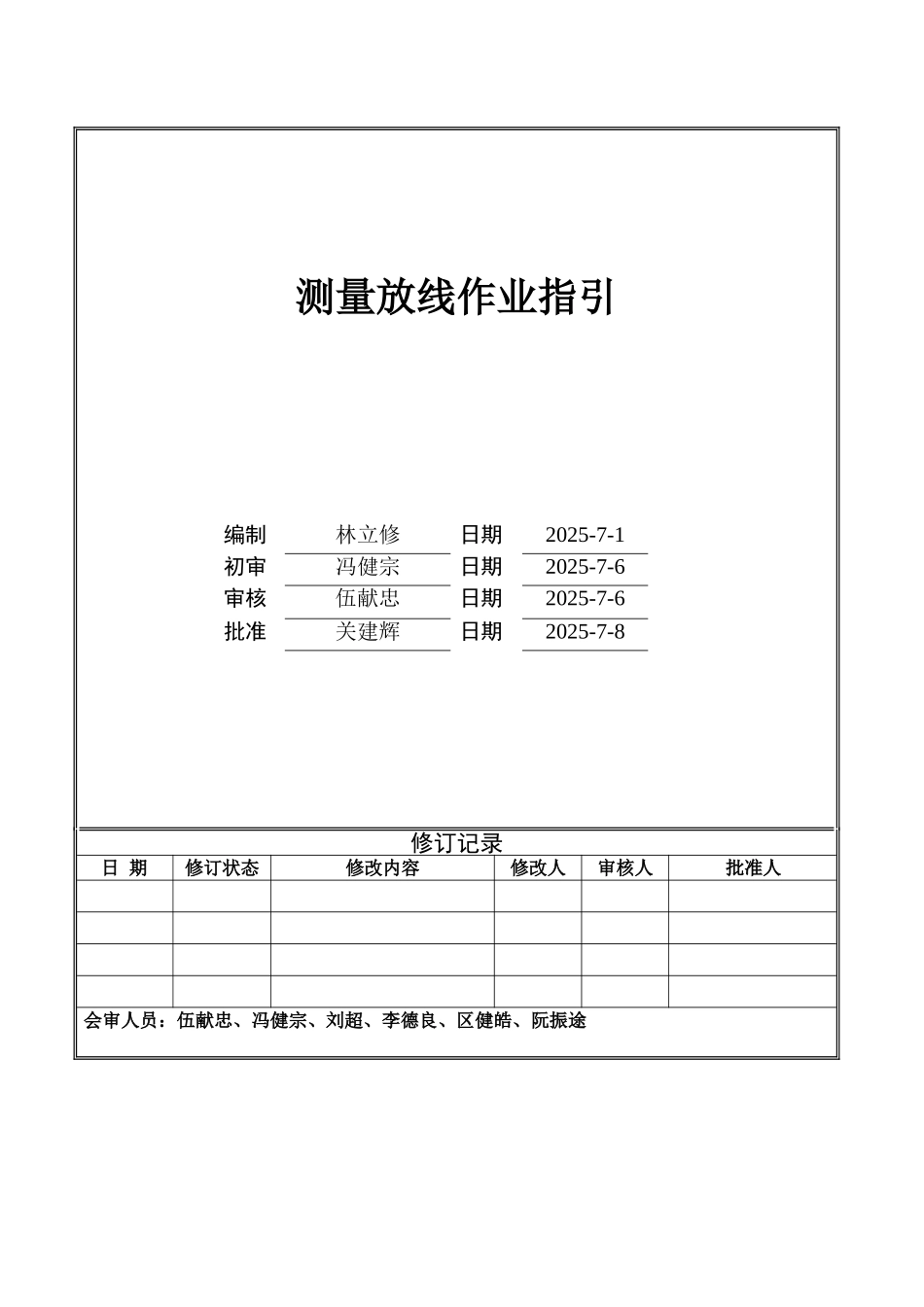

测量放线作业指引

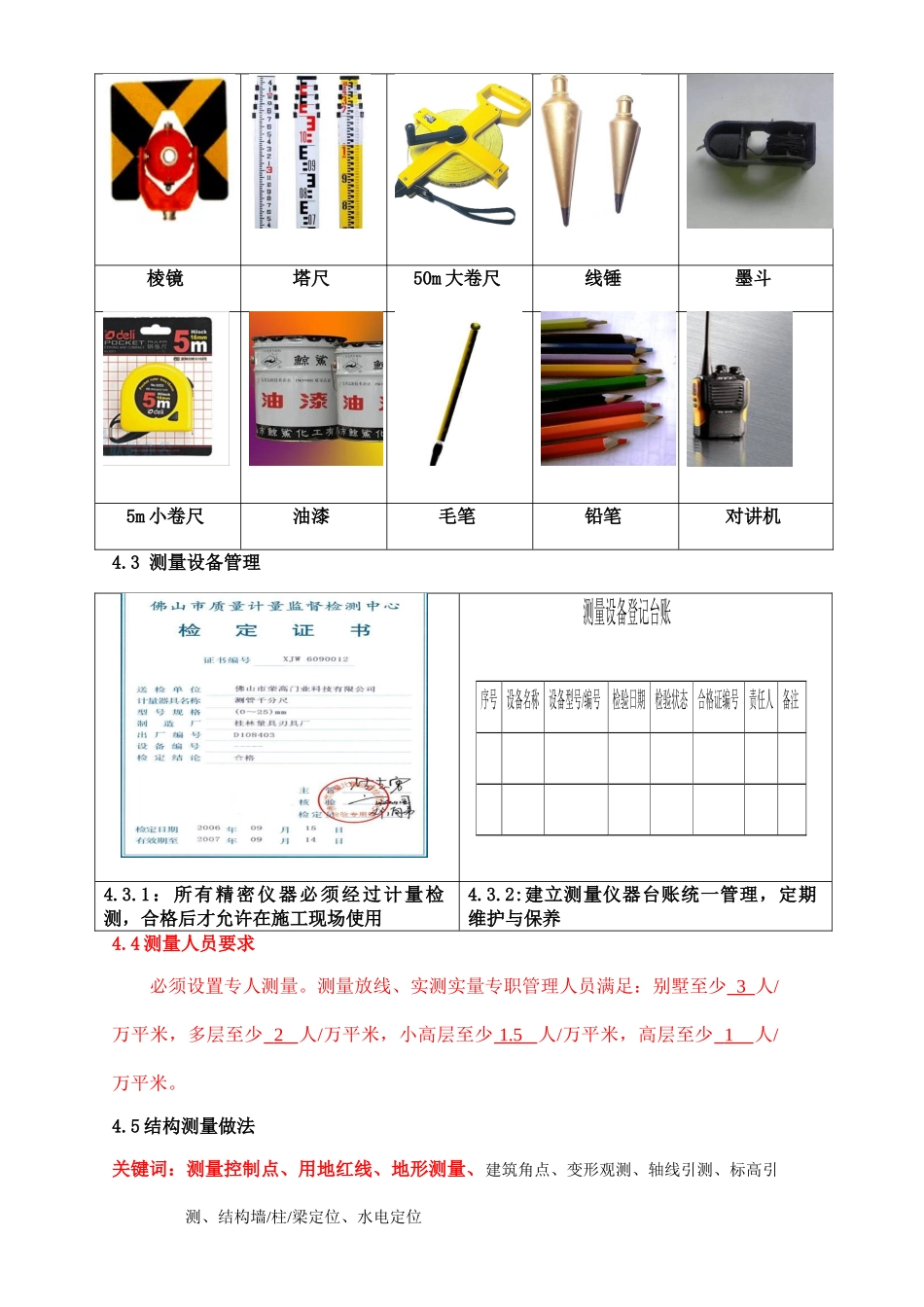

测量放线作业指引编制林立修日期2025-7-1初审冯健宗日期2025-7-6审核伍献忠日期2025-7-6批准关建辉日期2025-7-8修订记录日 期修订状态修改内容修改人审核人批准人会审人员：伍献忠、冯健宗、刘超、李德良、区健皓、阮振途1目的：明确、法律规范土建工程放线的标准动作，提升土建工程放线精度，保障实测实量结果 2适用范围：适用于时代地产各分公司所有在建及新建项目。3编制说明本作业指引要求所有在建及新建项目均按此做法执行。4、放线标准做法4.1 测量工作原则 审查图纸：项目开工前对所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗。 施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。4.2 测量工具全站仪经纬仪水准仪激光铅垂仪激光扫平仪棱镜塔尺50m 大卷尺线锤墨斗5m 小卷尺油漆毛笔铅笔对讲机4.3 测量设备管理测量设备登记台账 序号 设备名称 设备型号/编号 检验日期 检验状态 合格证编号 责任人 备注 4.3.1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用4.3.2:建立测量仪器台账统一管理，定期维护与保养4.4 测量人员要求 必须设置专人测量。测量放线、实测实量专职管理人员满足：别墅至少 3 人/万平米，多层至少 2 人/万平米，小高层至少 1.5 人/万平米，高层至少 1 人/万平米。4.5 结构测量做法关键词：测量控制点、用地红线、地形测量、建筑角点、变形观测、轴线引测、标高引测、结构墙/柱/梁定位、水电定位4.5.1：请当地国土局认可的有资质的测量单位在现场建立 3 个以上坐标控制点（三维坐标），控制点须设在地块边上稳固的建筑/构筑物上。每月至少进行一次校对4.5.2：国土认可的有资质的测量单位施测坐标控制点后，须提供书面交桩记录。项目部在监理、总分包单位进场时，提供交桩记录的复印件，作为施工测量依据4.5.3：当国土测量单位移交的控制点离施工标段较远时，为了方便，可进一步将坐标控制点引测到施工场地内。假如场地边没有稳固的施测点，则采纳混凝土浇筑，必须牢固、坚实。该工作可由施工单位完成，但每月至少应进行一次校对（依据国土移交的测量控制点）4.5.4：为了施工方便，场地内还...
