浙江县中水管道施工组织设计VIP专享

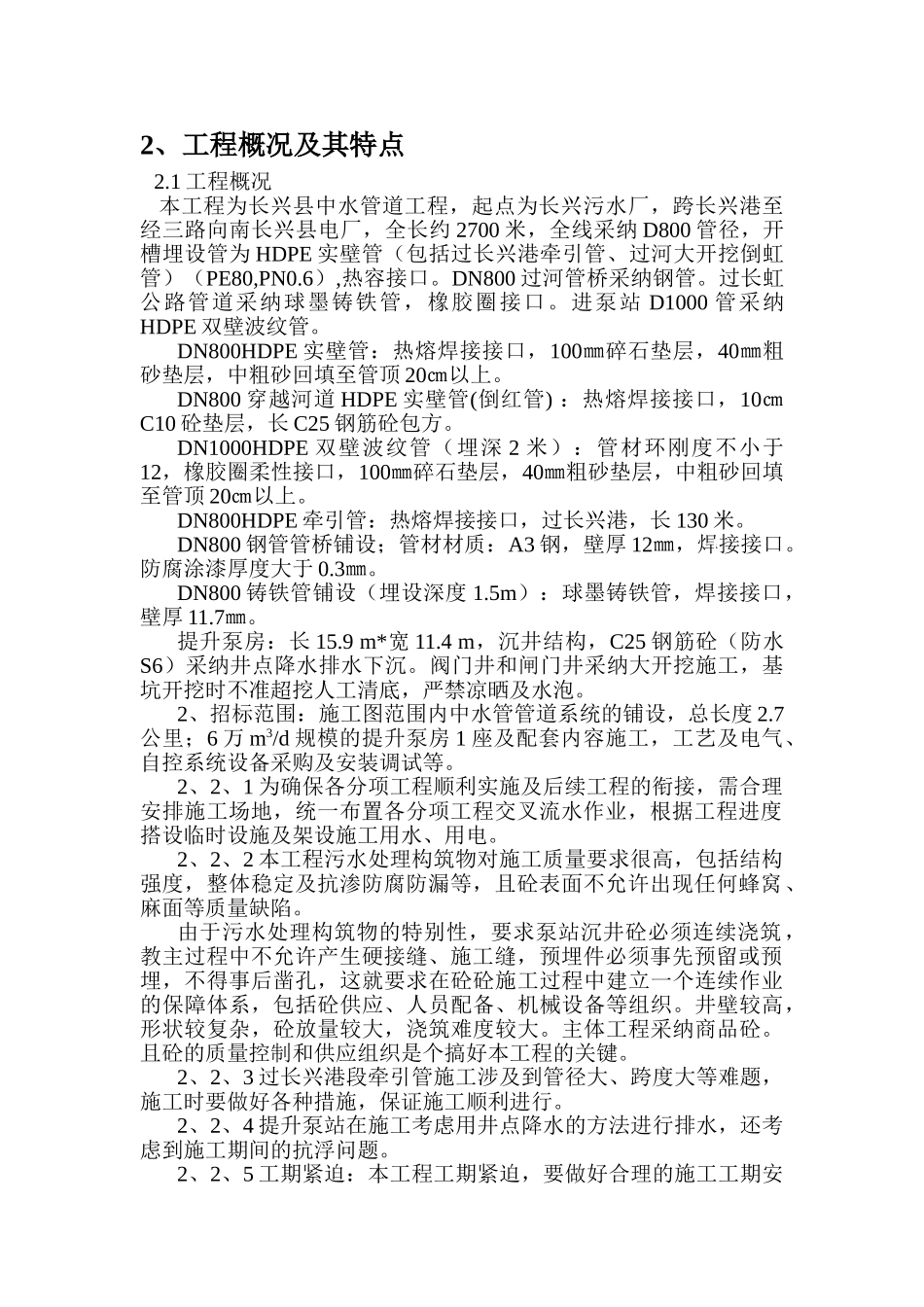

2、工程概况及其特点 2.1 工程概况 本工程为长兴县中水管道工程，起点为长兴污水厂，跨长兴港至经三路向南长兴县电厂，全长约 2700 米，全线采纳 D800 管径，开槽埋设管为 HDPE 实壁管（包括过长兴港牵引管、过河大开挖倒虹管）（PE80,PN0.6）,热容接口。DN800 过河管桥采纳钢管。过长虹公路管道采纳球墨铸铁管，橡胶圈接口。进泵站 D1000 管采纳HDPE 双壁波纹管。DN800HDPE 实壁管：热熔焊接接口，100㎜碎石垫层，40㎜粗砂垫层，中粗砂回填至管顶 20㎝以上。DN800 穿越河道 HDPE 实壁管(倒红管) ：热熔焊接接口，10㎝C10 砼垫层，长 C25 钢筋砼包方。DN1000HDPE 双壁波纹管（埋深 2 米）：管材环刚度不小于12，橡胶圈柔性接口，100㎜碎石垫层，40㎜粗砂垫层，中粗砂回填至管顶 20㎝以上。DN800HDPE 牵引管：热熔焊接接口，过长兴港，长 130 米。DN800 钢管管桥铺设；管材材质：A3 钢，壁厚 12㎜，焊接接口。防腐涂漆厚度大于 0.3㎜。DN800 铸铁管铺设（埋设深度 1.5m）：球墨铸铁管，焊接接口，壁厚 11.7㎜。提升泵房：长 15.9 m*宽 11.4 m，沉井结构，C25 钢筋砼（防水S6）采纳井点降水排水下沉。阀门井和闸门井采纳大开挖施工，基坑开挖时不准超挖人工清底，严禁凉晒及水泡。2、招标范围：施工图范围内中水管管道系统的铺设，总长度 2.7公里；6 万 m3/d 规模的提升泵房 1 座及配套内容施工，工艺及电气、自控系统设备采购及安装调试等。2、2、1 为确保各分项工程顺利实施及后续工程的衔接，需合理安排施工场地，统一布置各分项工程交叉流水作业，根据工程进度搭设临时设施及架设施工用水、用电。2、2、2 本工程污水处理构筑物对施工质量要求很高，包括结构强度，整体稳定及抗渗防腐防漏等，且砼表面不允许出现任何蜂窝、麻面等质量缺陷。由于污水处理构筑物的特别性，要求泵站沉井砼必须连续浇筑，教主过程中不允许产生硬接缝、施工缝，预埋件必须事先预留或预埋，不得事后凿孔，这就要求在砼砼施工过程中建立一个连续作业的保障体系，包括砼供应、人员配备、机械设备等组织。井壁较高，形状较复杂，砼放量较大，浇筑难度较大。主体工程采纳商品砼。且砼的质量控制和供应组织是个搞好本工程的关键。2、2、3 过长兴港段牵引管施工涉及到管径大、跨度大等难题，施工时要做好各种措施，保证施工顺利进行。2、2、4 提升泵站在施工考虑用井点降水的方法进行排水，还考虑到施工期间的抗浮问题。2...
