海尔水冷螺杆式冷水机组培训教材

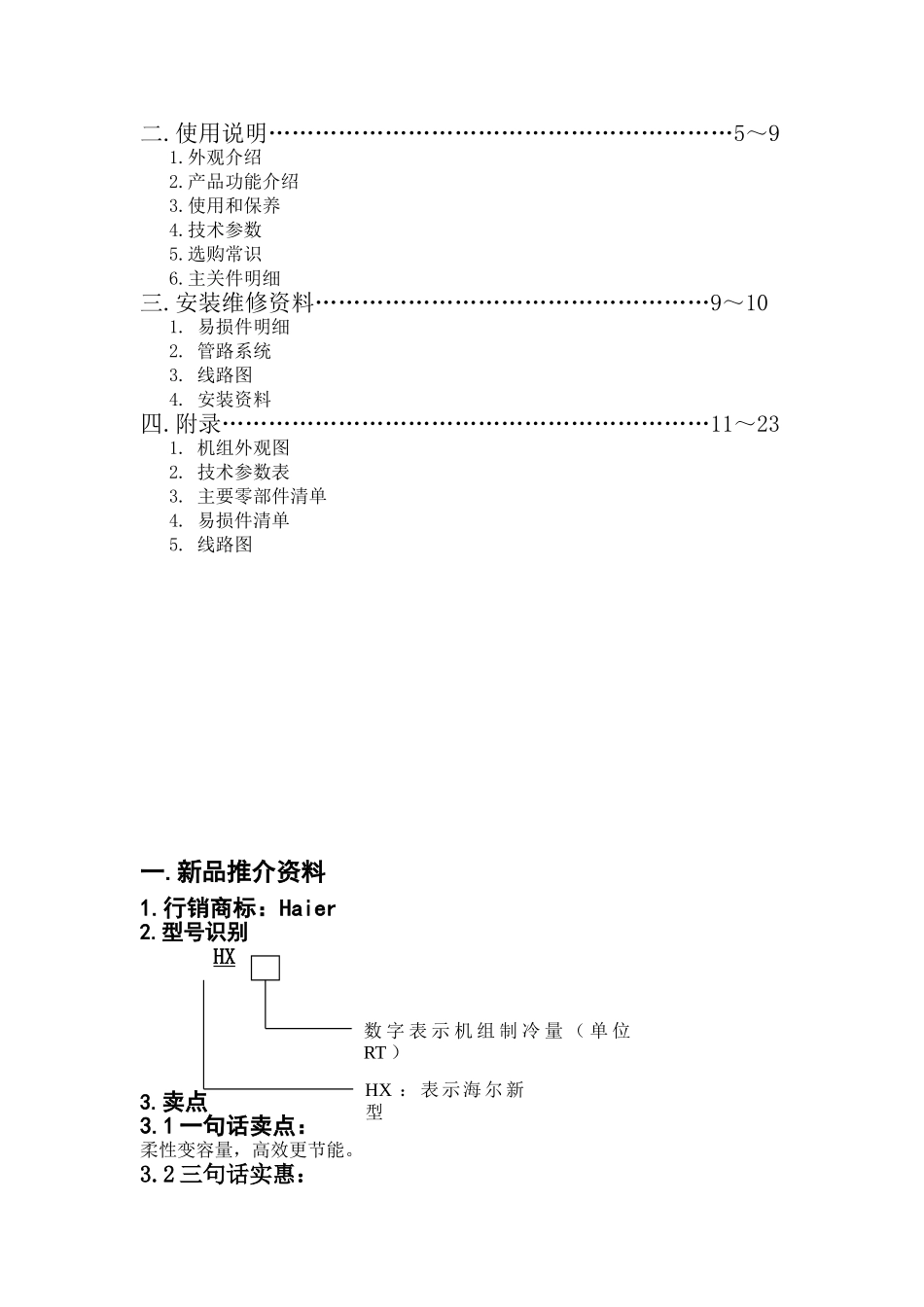

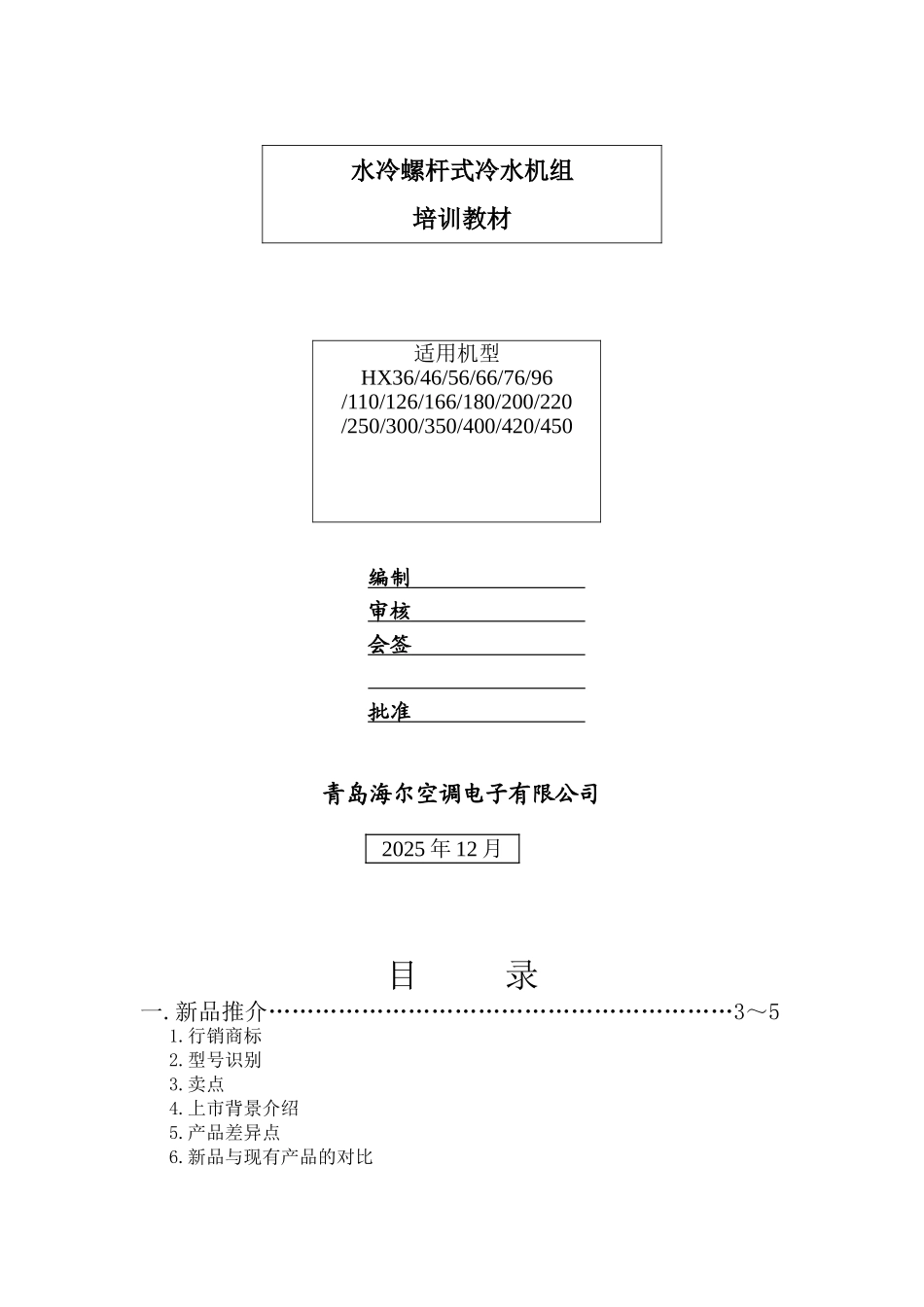

水冷螺杆式冷水机组培训教材适用机型HX36/46/56/66/76/96/110/126/166/180/200/220/250/300/350/400/420/450编制 审核 会签 批准 青岛海尔空调电子有限公司目 录一.新品推介……………………………………………………3～51.行销商标2.型号识别3.卖点4.上市背景介绍5.产品差异点6.新品与现有产品的对比2025 年 12 月二.使用说明……………………………………………………5～91.外观介绍2.产品功能介绍3.使用和保养4.技术参数5.选购常识6.主关件明细三.安装维修资料……………………………………………9～101. 易损件明细2. 管路系统3. 线路图4. 安装资料四.附录………………………………………………………11～231. 机组外观图2. 技术参数表3. 主要零部件清单4. 易损件清单5. 线路图一.新品推介资料1.行销商标：Haier 2.型号识别HX3.卖点3.1 一句话卖点：柔性变容量，高效更节能。3.2 三句话实惠：数 字 表 示 机 组 制 冷 量 （ 单 位RT ）HX ：表示海尔新型高效节能；运行可靠；管理方便；3.3 五句话技术支持：业内第一个把无级能量调节作为标准配置，容量调节更精确成功运用柔性变容量技术调节负荷，比传统中央空调节能 30%PLC 控制——采纳德国西门子高性能 PLC 控制器，根据现场不同情况可方便修改各项参数，提高系统适用性和能效比一键式控制——实现主机与冷却水泵、冷冻水泵和冷却塔的联动控制，控制简单只需一键完善的售后服务体系——买海尔空调，所有的事情都是我们的。4．上市背景介绍原有水冷螺杆机 LSBLG 系列产品无明显技术优势，市场竞争力不足。HX 系列机组在原有产品基础上重新规划了系列型号；通过更改换热器结构形式使机组外形更加紧凑；将无级调节及柔性变容量调节方式整合为一体。经过上述设计变更，能更好的满足市场的需要。5．产品差异化点5.1 柔性变容量控制，节能 30%传统的大型中央空调工程设计中冷却塔风机、冷冻水泵、冷却水泵的选配是根据系统运行的最大负荷情况再承以大的保险系数。而实际上 99%的时间里系统是运行在部分负荷状态下。导致整个系统的设备选型偏大，造成初投资和运行费用的浪费。因此，我们结合最先进的控制技术，开发了柔性变容量技术，并将其应用在以水冷螺杆式冷水机组为主机的中央空调系统上。（1）水泵与机组的联动控制：冷冻（却）水泵控制装置将根据机组冷冻（却）水的进出口温差、压差等信号，自动调节冷冻（却）水泵的运行频率，使制...
