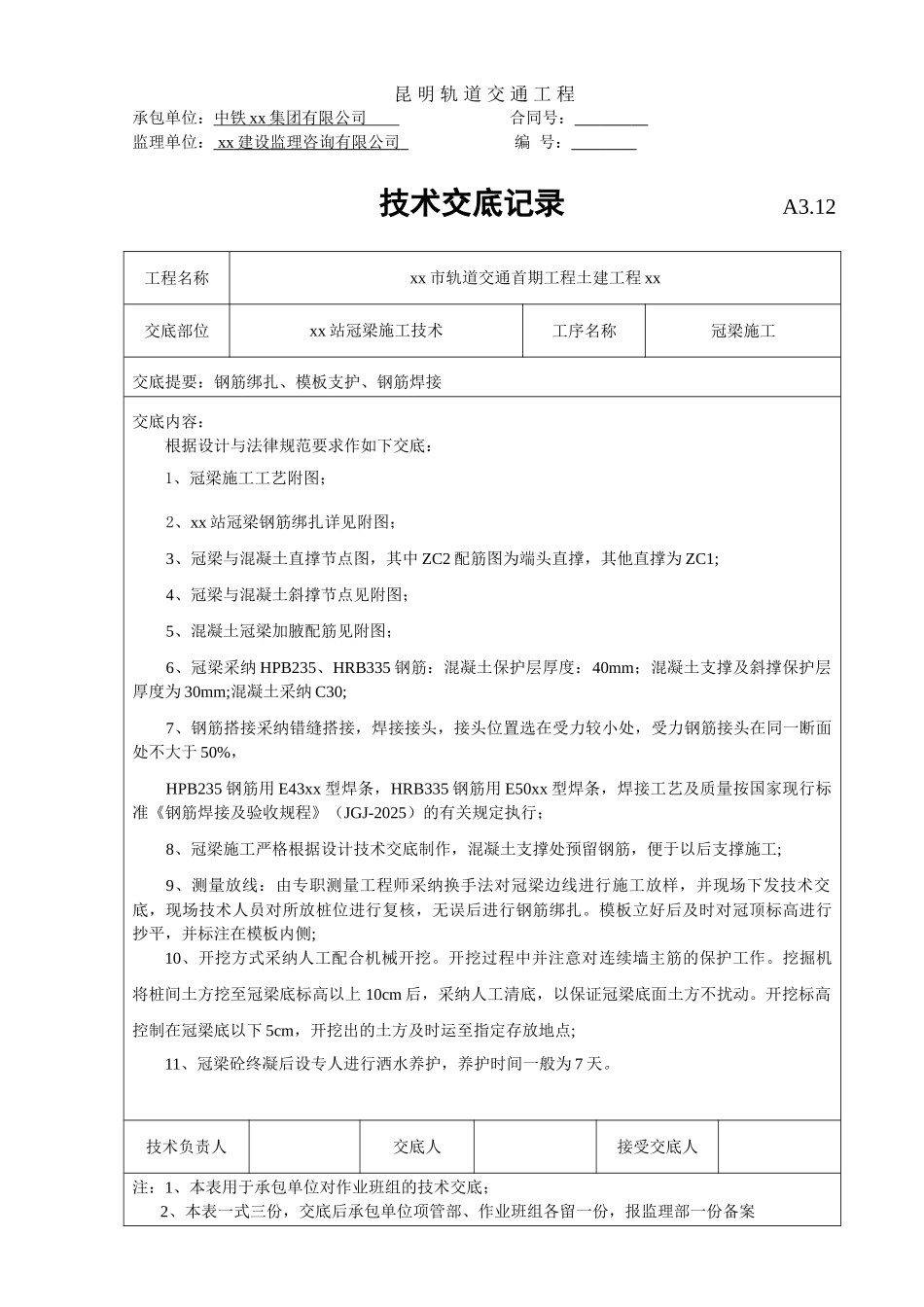

昆 明 轨 道 交 通 工 程承包单位：中铁 xx 集团有限公司 合同号： 监理单位： xx 建设监理咨询有限公司 编 号： 技术交底记录 A3.12工程名称xx 市轨道交通首期工程土建工程 xx交底部位xx 站冠梁施工技术工序名称冠梁施工交底提要：钢筋绑扎、模板支护、钢筋焊接交底内容：根据设计与法律规范要求作如下交底：1、冠梁施工工艺附图；2、xx 站冠梁钢筋绑扎详见附图；3、冠梁与混凝土直撑节点图，其中 ZC2 配筋图为端头直撑，其他直撑为 ZC1;4、冠梁与混凝土斜撑节点见附图；5、混凝土冠梁加腋配筋见附图；6、冠梁采纳 HPB235、HRB335 钢筋：混凝土保护层厚度：40mm；混凝土支撑及斜撑保护层厚度为 30mm;混凝土采纳 C30;7、钢筋搭接采纳错缝搭接，焊接接头，接头位置选在受力较小处，受力钢筋接头在同一断面处不大于 50%，HPB235 钢筋用 E43xx 型焊条，HRB335 钢筋用 E50xx 型焊条，焊接工艺及质量按国家现行标准《钢筋焊接及验收规程》（JGJ-2025）的有关规定执行；8、冠梁施工严格根据设计技术交底制作，混凝土支撑处预留钢筋，便于以后支撑施工;9、测量放线：由专职测量工程师采纳换手法对冠梁边线进行施工放样，并现场下发技术交底，现场技术人员对所放桩位进行复核，无误后进行钢筋绑扎。模板立好后及时对冠顶标高进行抄平，并标注在模板内侧;10、开挖方式采纳人工配合机械开挖。开挖过程中并注意对连续墙主筋的保护工作。挖掘机将桩间土方挖至冠梁底标高以上 10cm 后，采纳人工清底，以保证冠梁底面土方不扰动。开挖标高控制在冠梁底以下 5cm，开挖出的土方及时运至指定存放地点;11、冠梁砼终凝后设专人进行洒水养护，养护时间一般为 7 天。技术负责人交底人接受交底人注：1、本表用于承包单位对作业班组的技术交底；2、本表一式三份，交底后承包单位项管部、作业班组各留一份，报监理部一份备案冠梁施工流程钢筋制作钢筋检测商品混凝土运输养 护绑扎冠梁钢筋拆 模灌注混凝土立 模测量放线凿桩头、整平桩顶清洗调直连续墙顶钢筋人工开挖土方
