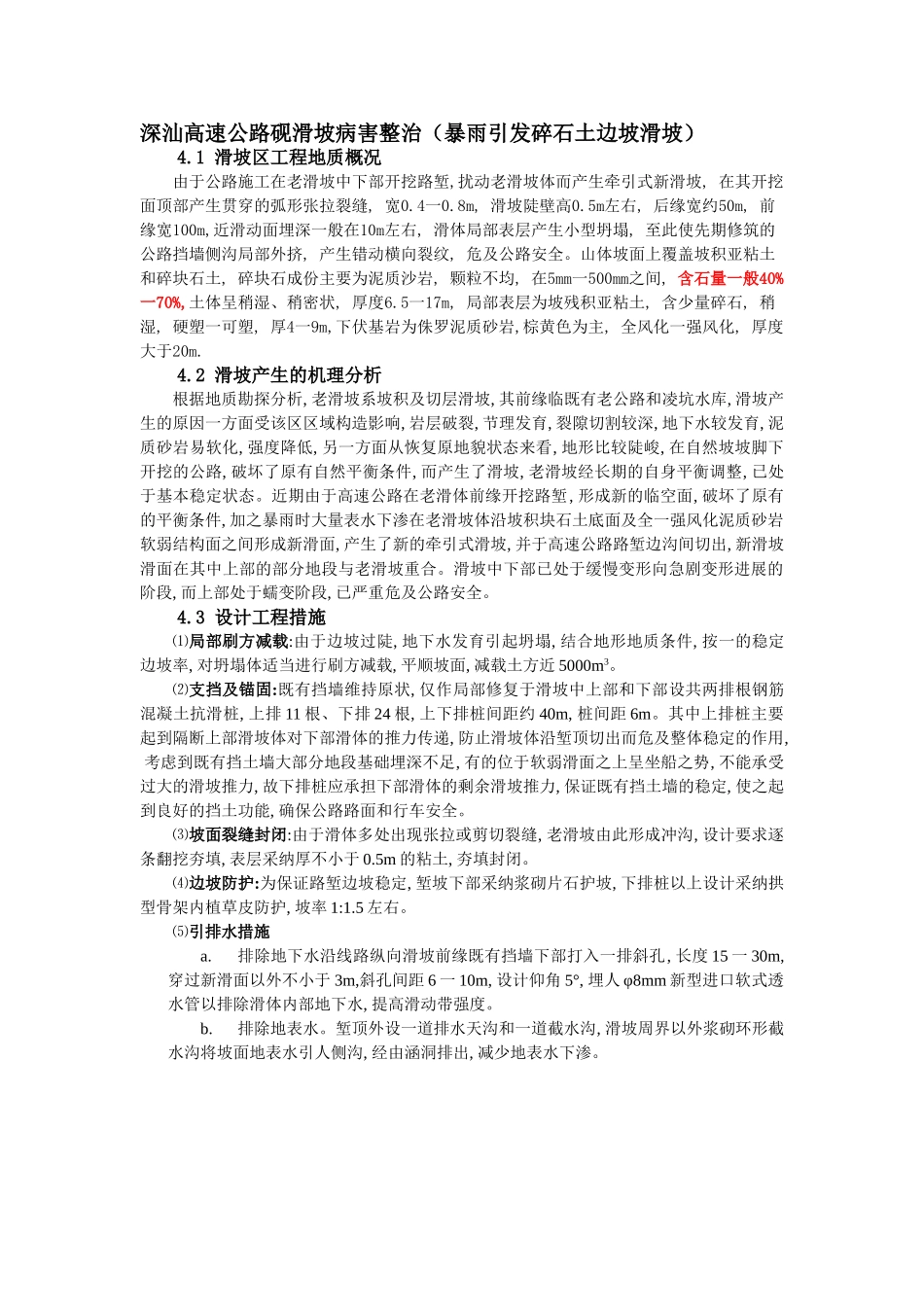

深汕高速公路砚滑坡病害整治（暴雨引发碎石土边坡滑坡）4.1 滑坡区工程地质概况由于公路施工在老滑坡中下部开挖路堑,扰动老滑坡体而产生牵引式新滑坡, 在其开挖面顶部产生贯穿的弧形张拉裂缝, 宽0.4一0.8m, 滑坡陡壁高0.5m左右, 后缘宽约50m, 前缘宽100m,近滑动面埋深一般在10m左右, 滑体局部表层产生小型坍塌, 至此使先期修筑的公路挡墙侧沟局部外挤, 产生错动横向裂纹, 危及公路安全。山体坡面上覆盖坡积亚粘土和碎块石土, 碎块石成份主要为泥质沙岩, 颗粒不均, 在5mm一500mm之间, 含石量一般40%一70%,土体呈稍湿、稍密状, 厚度6.5一17m, 局部表层为坡残积亚粘土, 含少量碎石, 稍湿, 硬塑一可塑, 厚4一9m,下伏基岩为侏罗泥质砂岩,棕黄色为主, 全风化一强风化, 厚度大于20m.4.2 滑坡产生的机理分析根据地质勘探分析, 老滑坡系坡积及切层滑坡, 其前缘临既有老公路和凌坑水库, 滑坡产生的原因一方面受该区区域构造影响, 岩层破裂, 节理发育, 裂隙切割较深, 地下水较发育, 泥质砂岩易软化, 强度降低, 另一方面从恢复原地貌状态来看, 地形比较陡峻, 在自然坡坡脚下开挖的公路, 破坏了原有自然平衡条件, 而产生了滑坡, 老滑坡经长期的自身平衡调整, 已处于基本稳定状态。近期由于高速公路在老滑体前缘开挖路堑, 形成新的临空面, 破坏了原有的平衡条件, 加之暴雨时大量表水下渗在老滑坡体沿坡积块石土底面及全一强风化泥质砂岩软弱结构面之间形成新滑面, 产生了新的牵引式滑坡, 并于高速公路路堑边沟间切出, 新滑坡滑面在其中上部的部分地段与老滑坡重合。滑坡中下部已处于缓慢变形向急剧变形进展的阶段, 而上部处于蠕变阶段, 已严重危及公路安全。4.3 设计工程措施⑴局部刷方减载:由于边坡过陡, 地下水发育引起坍塌, 结合地形地质条件, 按一的稳定边坡率, 对坍塌体适当进行刷方减载, 平顺坡面, 减载土方近 5000m3。⑵支挡及锚固:既有挡墙维持原状, 仅作局部修复于滑坡中上部和下部设共两排根钢筋混凝土抗滑桩, 上排 11 根、下排 24 根, 上下排桩间距约 40m, 桩间距 6m。其中上排桩主要起到隔断上部滑坡体对下部滑体的推力传递, 防止滑坡体沿堑顶切出而危及整体稳定的作用, 考虑到既有挡土墙大部分地段基础埋深不足, 有的位于软弱滑面之上呈坐船之势, 不能承受过大的滑坡推力, 故下排桩应承担下部滑体的剩余滑坡推力, 保证既有挡土墙的稳定, 使之起到良好的挡土功能, 确保公...
