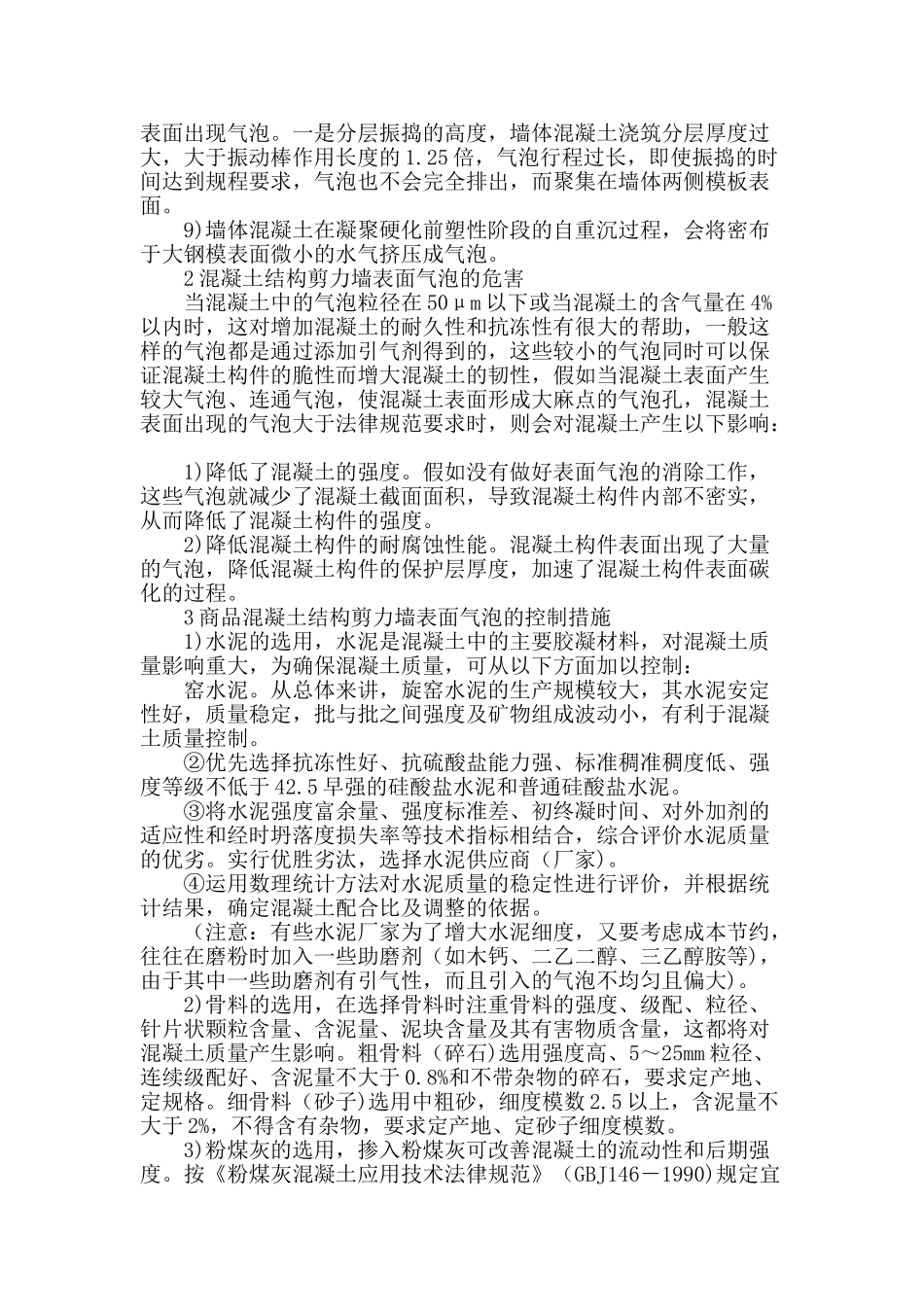

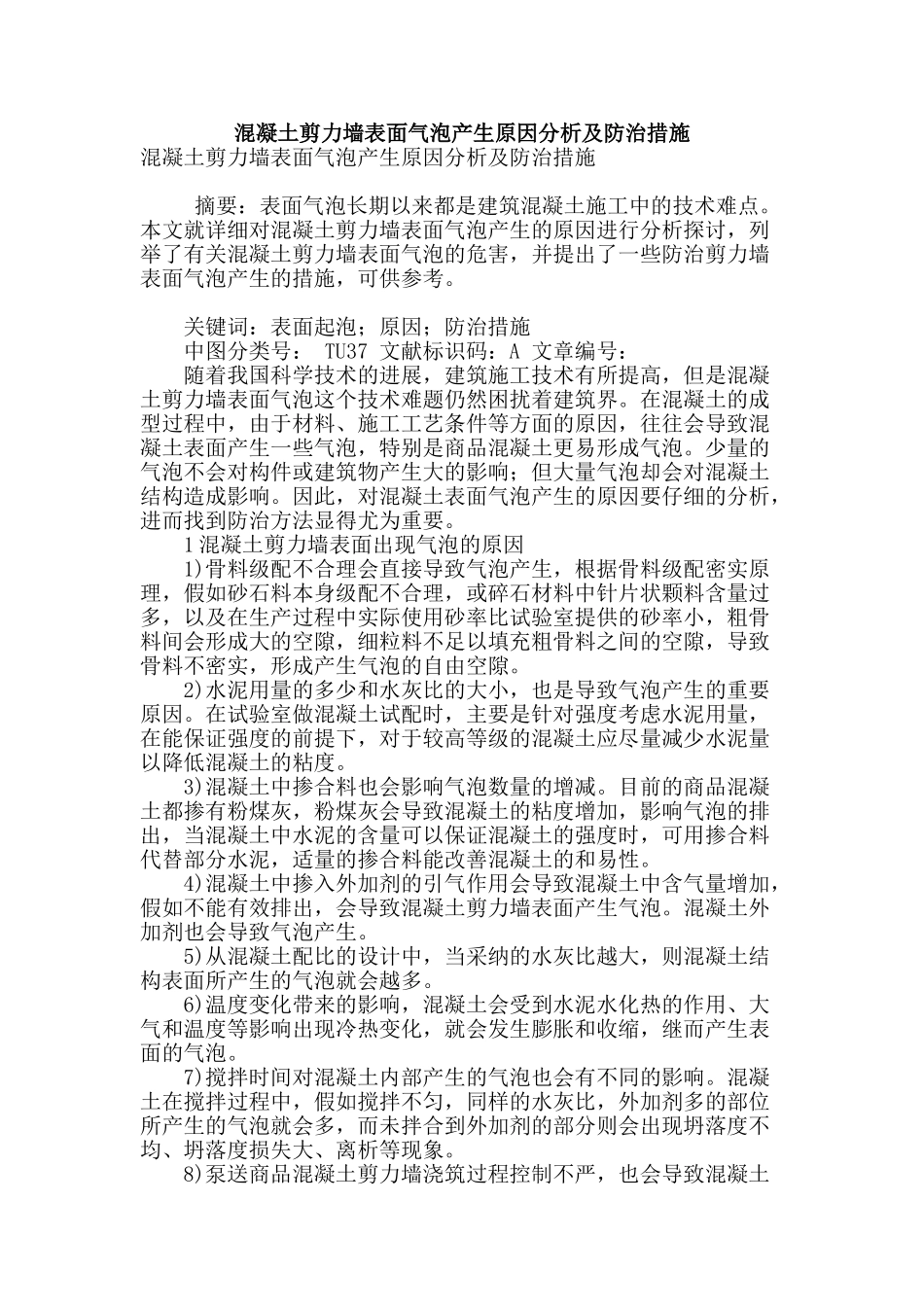

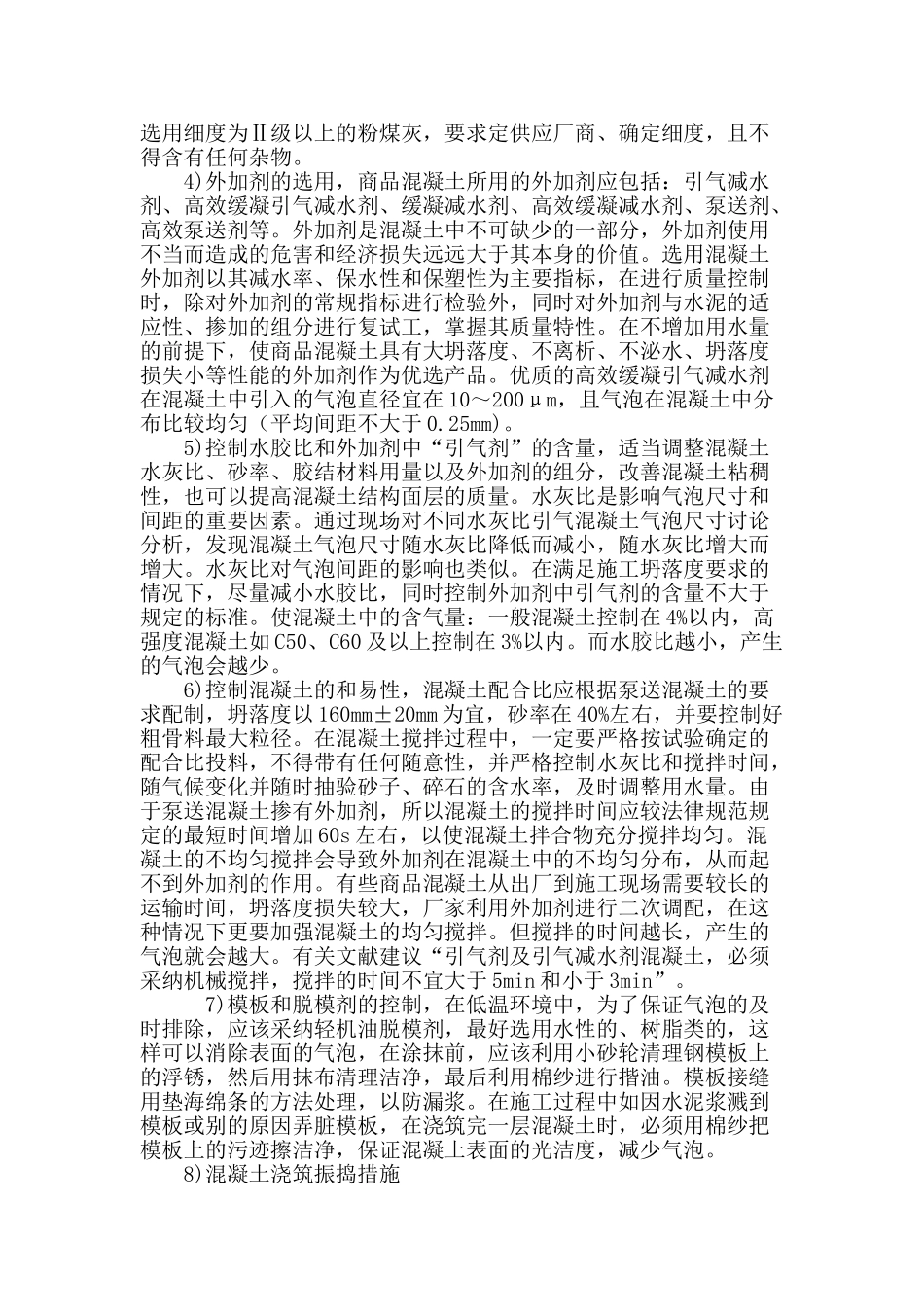

混凝土剪力墙表面气泡产生原因分析及防治措施混凝土剪力墙表面气泡产生原因分析及防治措施 摘要：表面气泡长期以来都是建筑混凝土施工中的技术难点。本文就详细对混凝土剪力墙表面气泡产生的原因进行分析探讨，列举了有关混凝土剪力墙表面气泡的危害，并提出了一些防治剪力墙表面气泡产生的措施，可供参考。 关键词：表面起泡；原因；防治措施 中图分类号： TU37 文献标识码：A 文章编号： 随着我国科学技术的进展，建筑施工技术有所提高，但是混凝土剪力墙表面气泡这个技术难题仍然困扰着建筑界。在混凝土的成型过程中，由于材料、施工工艺条件等方面的原因，往往会导致混凝土表面产生一些气泡，特别是商品混凝土更易形成气泡。少量的气泡不会对构件或建筑物产生大的影响；但大量气泡却会对混凝土结构造成影响。因此，对混凝土表面气泡产生的原因要仔细的分析，进而找到防治方法显得尤为重要。 1 混凝土剪力墙表面出现气泡的原因 1)骨料级配不合理会直接导致气泡产生，根据骨料级配密实原理，假如砂石料本身级配不合理，或碎石材料中针片状颗料含量过多，以及在生产过程中实际使用砂率比试验室提供的砂率小，粗骨料间会形成大的空隙，细粒料不足以填充粗骨料之间的空隙，导致骨料不密实，形成产生气泡的自由空隙。 2)水泥用量的多少和水灰比的大小，也是导致气泡产生的重要原因。在试验室做混凝土试配时，主要是针对强度考虑水泥用量，在能保证强度的前提下，对于较高等级的混凝土应尽量减少水泥量以降低混凝土的粘度。 3)混凝土中掺合料也会影响气泡数量的增减。目前的商品混凝土都掺有粉煤灰，粉煤灰会导致混凝土的粘度增加，影响气泡的排出，当混凝土中水泥的含量可以保证混凝土的强度时，可用掺合料代替部分水泥，适量的掺合料能改善混凝土的和易性。 4)混凝土中掺入外加剂的引气作用会导致混凝土中含气量增加，假如不能有效排出，会导致混凝土剪力墙表面产生气泡。混凝土外加剂也会导致气泡产生。 5)从混凝土配比的设计中，当采纳的水灰比越大，则混凝土结构表面所产生的气泡就会越多。 6)温度变化带来的影响，混凝土会受到水泥水化热的作用、大气和温度等影响出现冷热变化，就会发生膨胀和收缩，继而产生表面的气泡。 7)搅拌时间对混凝土内部产生的气泡也会有不同的影响。混凝土在搅拌过程中，假如搅拌不匀，同样的水灰比，外加剂多的部位所产生的气泡就会多，而未拌合到外加剂的部分则会出现坍落度不均、坍落度损失大、离...
