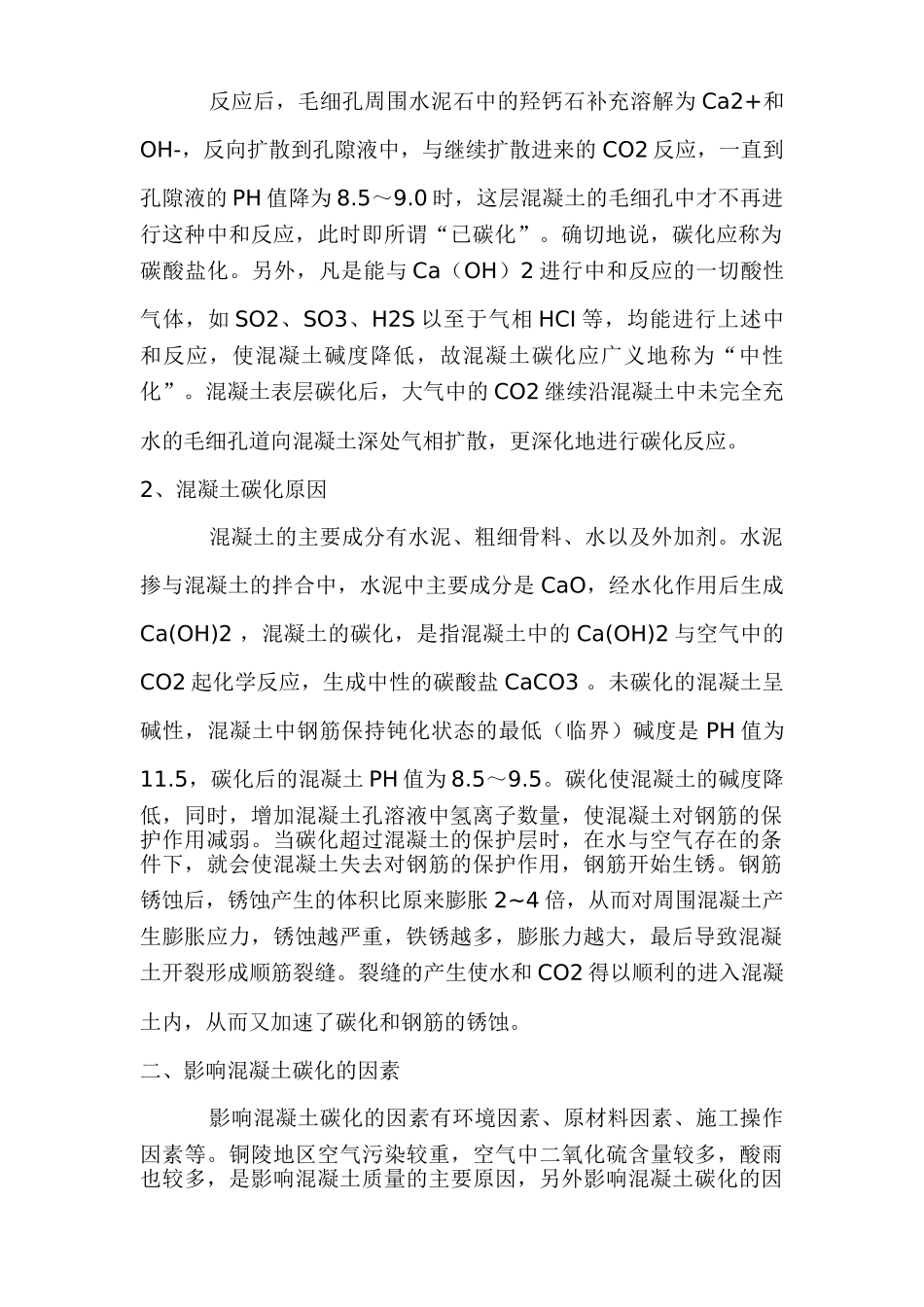

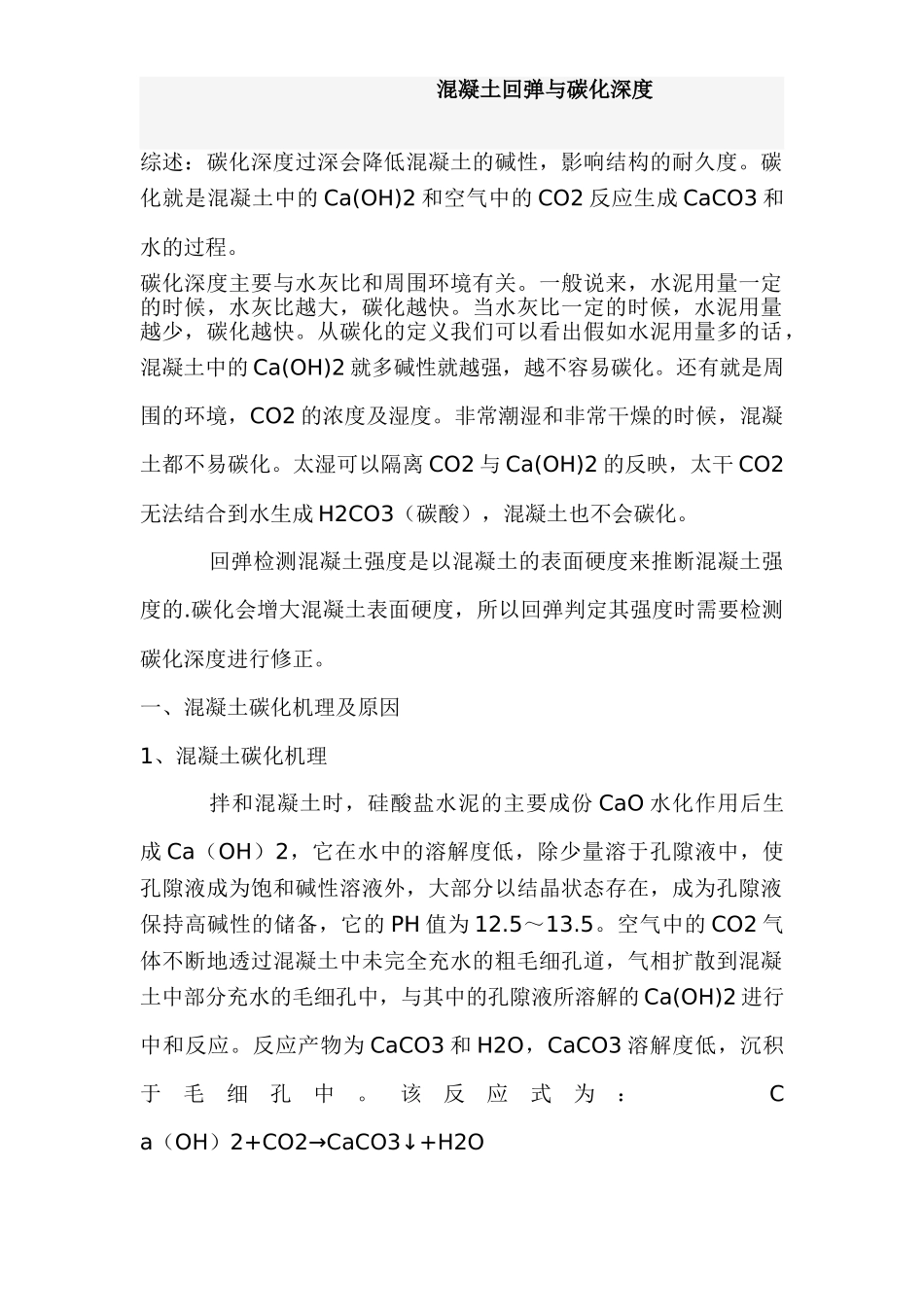

混凝土回弹与碳化深度综述：碳化深度过深会降低混凝土的碱性，影响结构的耐久度。碳化就是混凝土中的 Ca(OH)2 和空气中的 CO2 反应生成 CaCO3 和水的过程。 碳化深度主要与水灰比和周围环境有关。一般说来，水泥用量一定的时候，水灰比越大，碳化越快。当水灰比一定的时候，水泥用量越少，碳化越快。从碳化的定义我们可以看出假如水泥用量多的话，混凝土中的 Ca(OH)2 就多碱性就越强，越不容易碳化。还有就是周围的环境，CO2 的浓度及湿度。非常潮湿和非常干燥的时候，混凝土都不易碳化。太湿可以隔离 CO2 与 Ca(OH)2 的反映，太干 CO2无法结合到水生成 H2CO3（碳酸），混凝土也不会碳化。 回弹检测混凝土强度是以混凝土的表面硬度来推断混凝土强度的.碳化会增大混凝土表面硬度，所以回弹判定其强度时需要检测碳化深度进行修正。 一、混凝土碳化机理及原因 1、混凝土碳化机理 拌和混凝土时，硅酸盐水泥的主要成份 CaO 水化作用后生成 Ca（OH）2，它在水中的溶解度低，除少量溶于孔隙液中，使孔隙液成为饱和碱性溶液外，大部分以结晶状态存在，成为孔隙液保持高碱性的储备，它的 PH 值为 12.5～13.5。空气中的 CO2 气体不断地透过混凝土中未完全充水的粗毛细孔道，气相扩散到混凝土中部分充水的毛细孔中，与其中的孔隙液所溶解的 Ca(OH)2 进行中和反应。反应产物为 CaCO3 和 H2O，CaCO3 溶解度低，沉积于毛细孔中。该反应式为： Ca（OH）2+CO2→CaCO3↓+H2O 反应后，毛细孔周围水泥石中的羟钙石补充溶解为 Ca2+和OH-，反向扩散到孔隙液中，与继续扩散进来的 CO2 反应，一直到孔隙液的 PH 值降为 8.5～9.0 时，这层混凝土的毛细孔中才不再进行这种中和反应，此时即所谓“已碳化”。确切地说，碳化应称为碳酸盐化。另外，凡是能与 Ca（OH）2 进行中和反应的一切酸性气体，如 SO2、SO3、H2S 以至于气相 HCI 等，均能进行上述中和反应，使混凝土碱度降低，故混凝土碳化应广义地称为“中性化”。混凝土表层碳化后，大气中的 CO2 继续沿混凝土中未完全充水的毛细孔道向混凝土深处气相扩散，更深化地进行碳化反应。 2、混凝土碳化原因 混凝土的主要成分有水泥、粗细骨料、水以及外加剂。水泥掺与混凝土的拌合中，水泥中主要成分是 CaO，经水化作用后生成Ca(OH)2 ，混凝土的碳化，是指混凝土中的 Ca(OH)2 与空气中的CO2 起化学反应，生成中性的碳酸盐 CaCO3 。未碳化的混凝土呈碱性，混凝土中...
