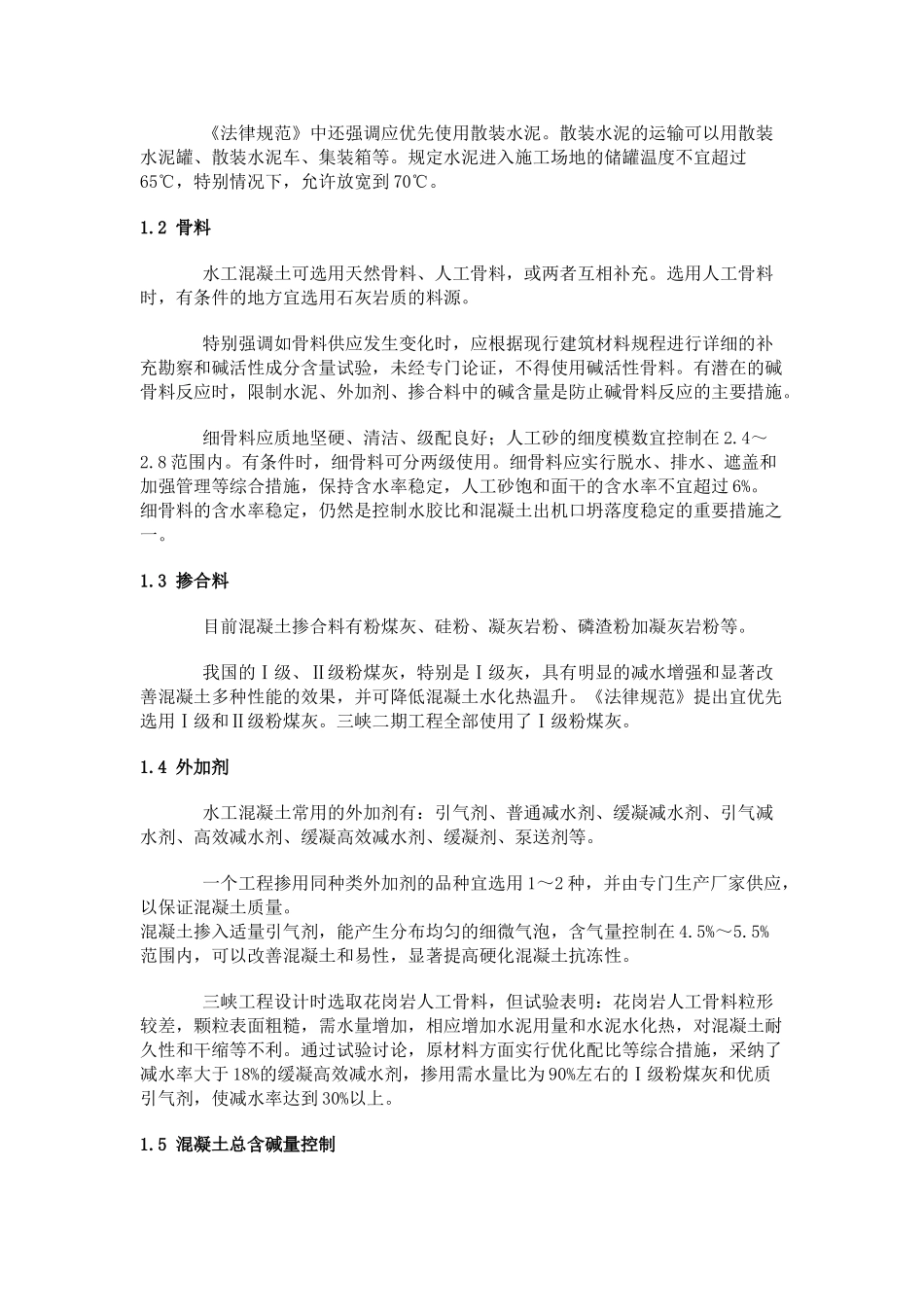

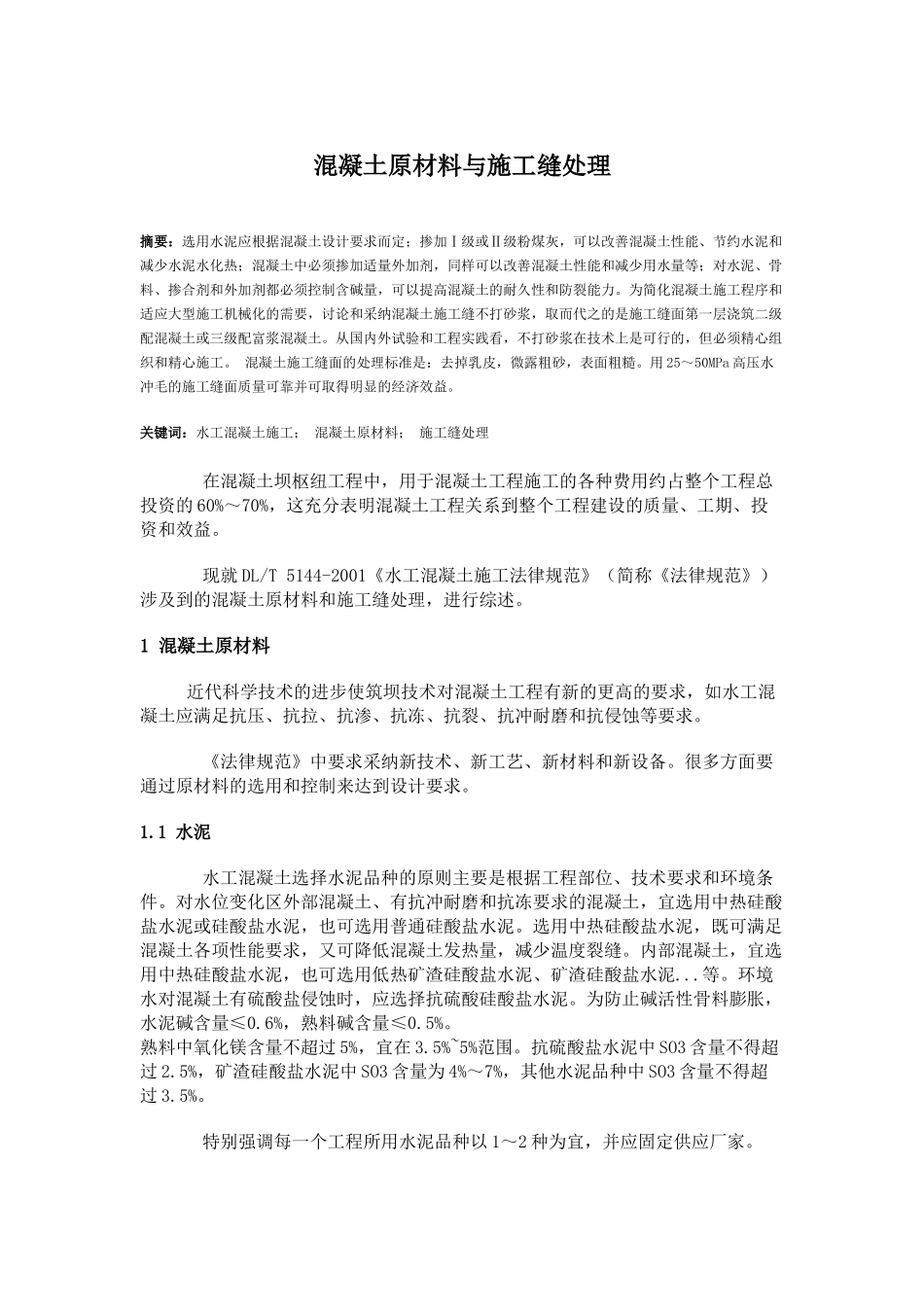

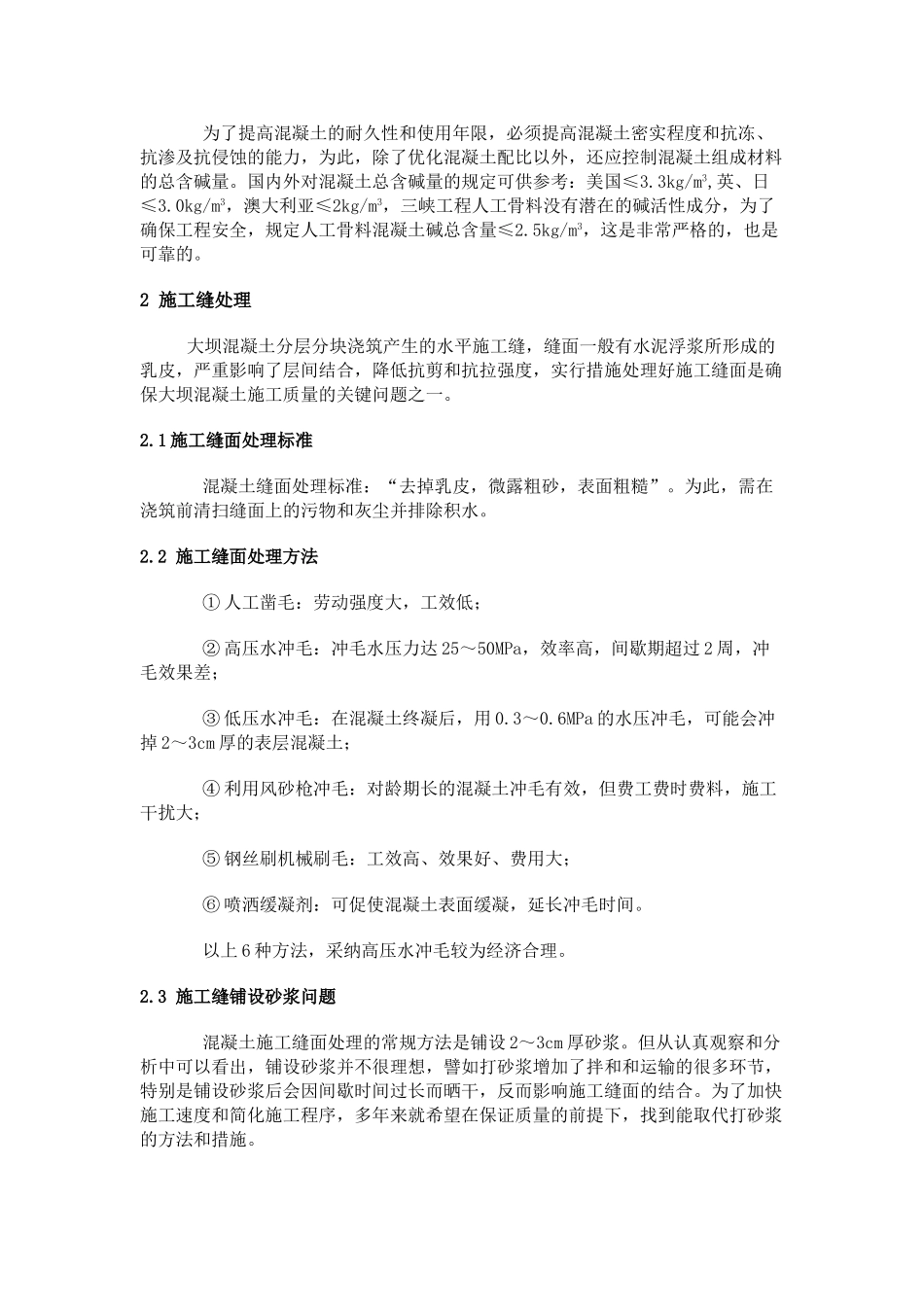

混凝土原材料与施工缝处理摘要：选用水泥应根据混凝土设计要求而定；掺加Ⅰ级或Ⅱ级粉煤灰，可以改善混凝土性能、节约水泥和减少水泥水化热；混凝土中必须掺加适量外加剂，同样可以改善混凝土性能和减少用水量等；对水泥、骨料、掺合剂和外加剂都必须控制含碱量，可以提高混凝土的耐久性和防裂能力。为简化混凝土施工程序和适应大型施工机械化的需要，讨论和采纳混凝土施工缝不打砂浆，取而代之的是施工缝面第一层浇筑二级配混凝土或三级配富浆混凝土。从国内外试验和工程实践看，不打砂浆在技术上是可行的，但必须精心组织和精心施工。 混凝土施工缝面的处理标准是：去掉乳皮，微露粗砂，表面粗糙。用 25～50MPa 高压水冲毛的施工缝面质量可靠并可取得明显的经济效益。关键词：水工混凝土施工； 混凝土原材料； 施工缝处理 在混凝土坝枢纽工程中，用于混凝土工程施工的各种费用约占整个工程总投资的 60%～70%，这充分表明混凝土工程关系到整个工程建设的质量、工期、投资和效益。 现就 DL/T 5144-2001《水工混凝土施工法律规范》（简称《法律规范》）涉及到的混凝土原材料和施工缝处理，进行综述。1 混凝土原材料 近代科学技术的进步使筑坝技术对混凝土工程有新的更高的要求，如水工混凝土应满足抗压、抗拉、抗渗、抗冻、抗裂、抗冲耐磨和抗侵蚀等要求。 《法律规范》中要求采纳新技术、新工艺、新材料和新设备。很多方面要通过原材料的选用和控制来达到设计要求。1.1 水泥 水工混凝土选择水泥品种的原则主要是根据工程部位、技术要求和环境条件。对水位变化区外部混凝土、有抗冲耐磨和抗冻要求的混凝土，宜选用中热硅酸盐水泥或硅酸盐水泥，也可选用普通硅酸盐水泥。选用中热硅酸盐水泥，既可满足混凝土各项性能要求，又可降低混凝土发热量，减少温度裂缝。内部混凝土，宜选用中热硅酸盐水泥，也可选用低热矿渣硅酸盐水泥、矿渣硅酸盐水泥...等。环境水对混凝土有硫酸盐侵蚀时，应选择抗硫酸硅酸盐水泥。为防止碱活性骨料膨胀，水泥碱含量≤0.6%，熟料碱含量≤0.5%。熟料中氧化镁含量不超过 5%，宜在 3.5%~5%范围。抗硫酸盐水泥中 SO3 含量不得超过 2.5%，矿渣硅酸盐水泥中 SO3 含量为 4%～7%，其他水泥品种中 SO3 含量不得超过 3.5%。 特别强调每一个工程所用水泥品种以 1～2 种为宜，并应固定供应厂家。 《法律规范》中还强调应优先使用散装水泥。散装水泥的运输可以用散装水泥罐、散装水泥车、集装箱等。规定水...
