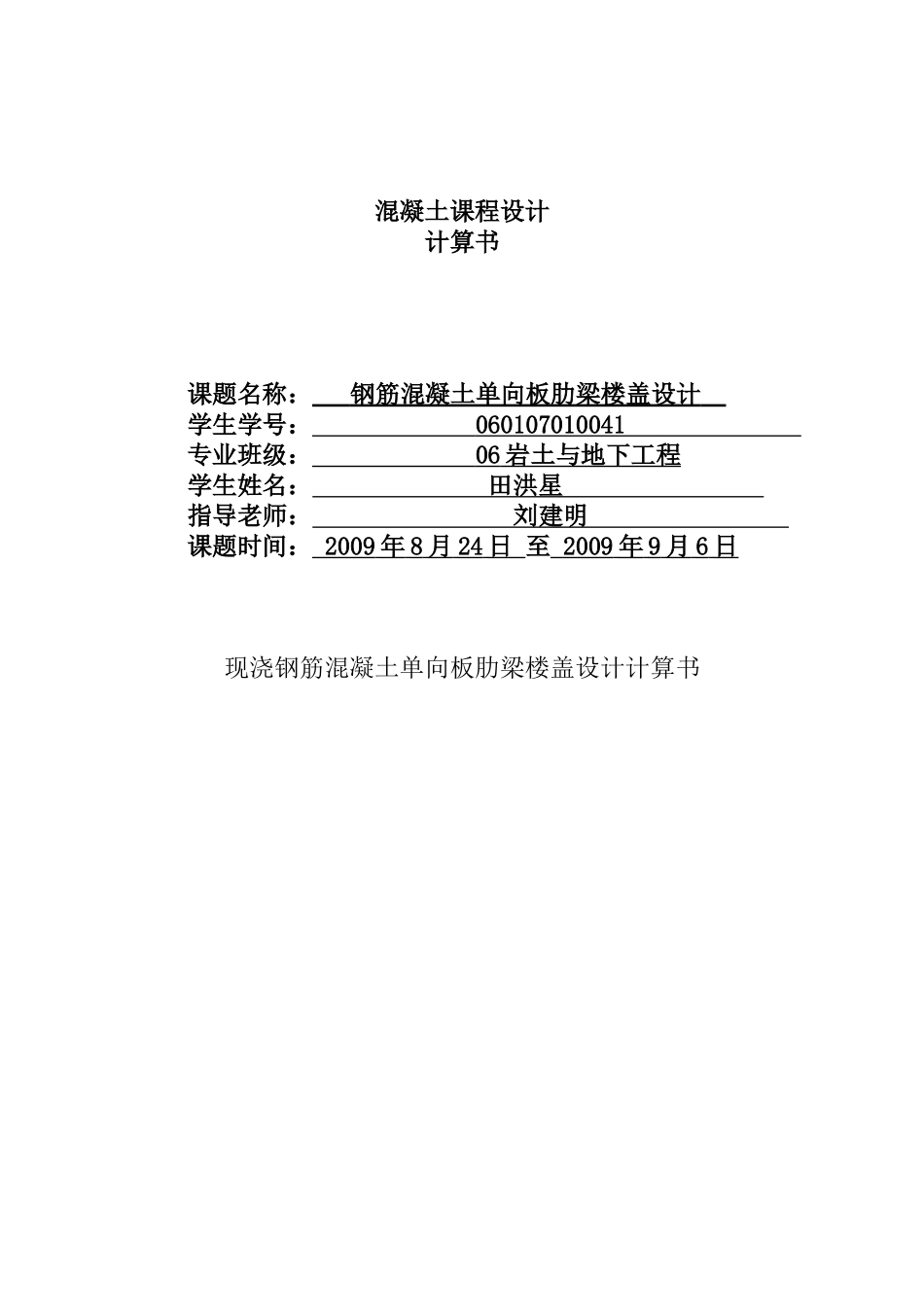

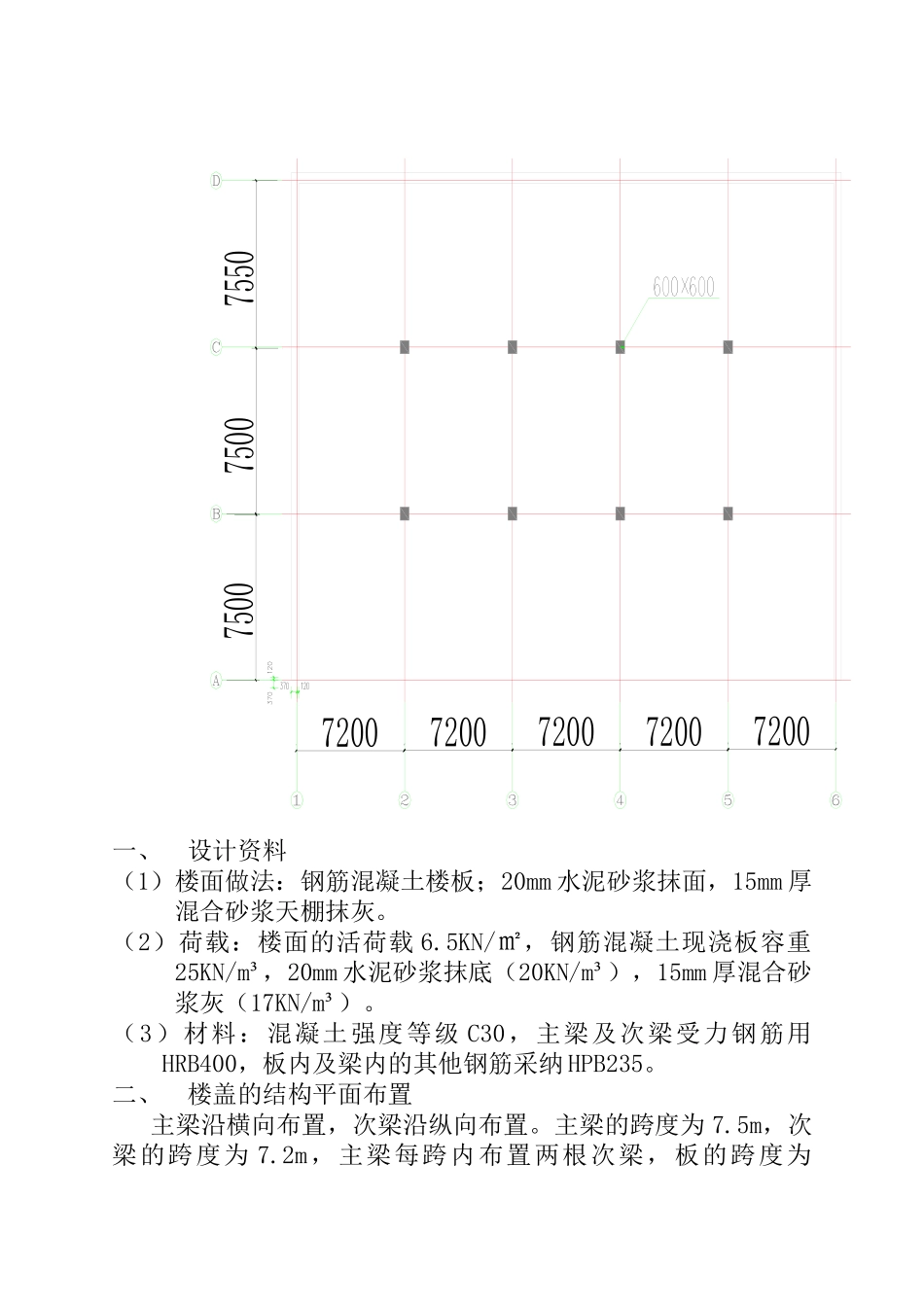

混凝土课程设计计算书课题名称： 钢筋混凝土单向板肋梁楼盖设计 学生学号： 060107010041 专业班级： 06 岩土与地下工程 学生姓名： 田洪星 指导老师： 刘建明 课题时间： 2009 年 8 月 24 日 至 2009 年 9 月 6 日 现浇钢筋混凝土单向板肋梁楼盖设计计算书72007200720072007200750075007550一、设计资料（1）楼面做法：钢筋混凝土楼板；20mm 水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。（2）荷载：楼面的活荷载 6.5KN/㎡，钢筋混凝土现浇板容重25KN/m³，20mm 水泥砂浆抹底（20KN/m³），15mm 厚混合砂浆灰（17KN/m³）。（3）材料：混凝土强度等级 C30，主梁及次梁受力钢筋用HRB400，板内及梁内的其他钢筋采纳 HPB235。二、楼盖的结构平面布置 主梁沿横向布置，次梁沿纵向布置。主梁的跨度为 7.5m，次梁的跨度为 7.2m，主梁每跨内布置两根次梁，板的跨度为2.5m，/ =7.2/2.5=2.88>2，因此按单向板设计。 按跨高比条件，要求板厚 h≥2500/40=62.5mm，对工业建筑的楼盖板，要求 h≥80mm，取板厚 h=80mm。 次梁截面高度应满足 h= /18～ /12=7200/18～7200/12=400～ 600mm ， 考 虑 到 楼 面 的 活 荷 载 6.5KN/ ㎡ 比 较 大 ， 取h=500mm ， b=h/3 ～ h/2=500/3 ～ 500/2=167 ～ 250mm ， 取b=200mm。主 梁 的 截 面 高 度 应 满 足 h= /15 ～/10=7500/15 ～7500/10=500 ～ 750mm ， 取 h=600mm ， b=h/3 ～ h/2=600/3 ～600/2=200～300mm，取 b=300mm。三、板的设计（按塑性内力重分布计算）：1、荷载计算：板的恒荷载标准值： 取 1m 宽板带计算： 80mm 钢筋混凝土板 20mm 板底水泥砂浆 15mm 厚混合砂浆灰 恒载： 活载： 恒荷载分项系数取 1.2；因为工业建筑楼盖且楼面活荷载标准值大于，所以活荷载分项系数取 1.3。于是板的恒荷载设计值 g=2.655×1.2=3.186 KN∕m2活荷载设计值 q=6.5×1.3=8.45 KN∕m2荷载总设计值 g+q=11.636 KN∕m2, 近似取为 g+q=11.64 KN∕m22、板的计算简图： 次梁截面为，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为 120mm。按塑性内力重分布设计，板的计算边跨： ，取中跨： 板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷相同，且跨差不超过 10%时，均可按等跨度连续板计算。取 1m 板宽作为计算单元, 计算简图如下图：q+g=11.64kN/m2320B23002C23003C2300B...
