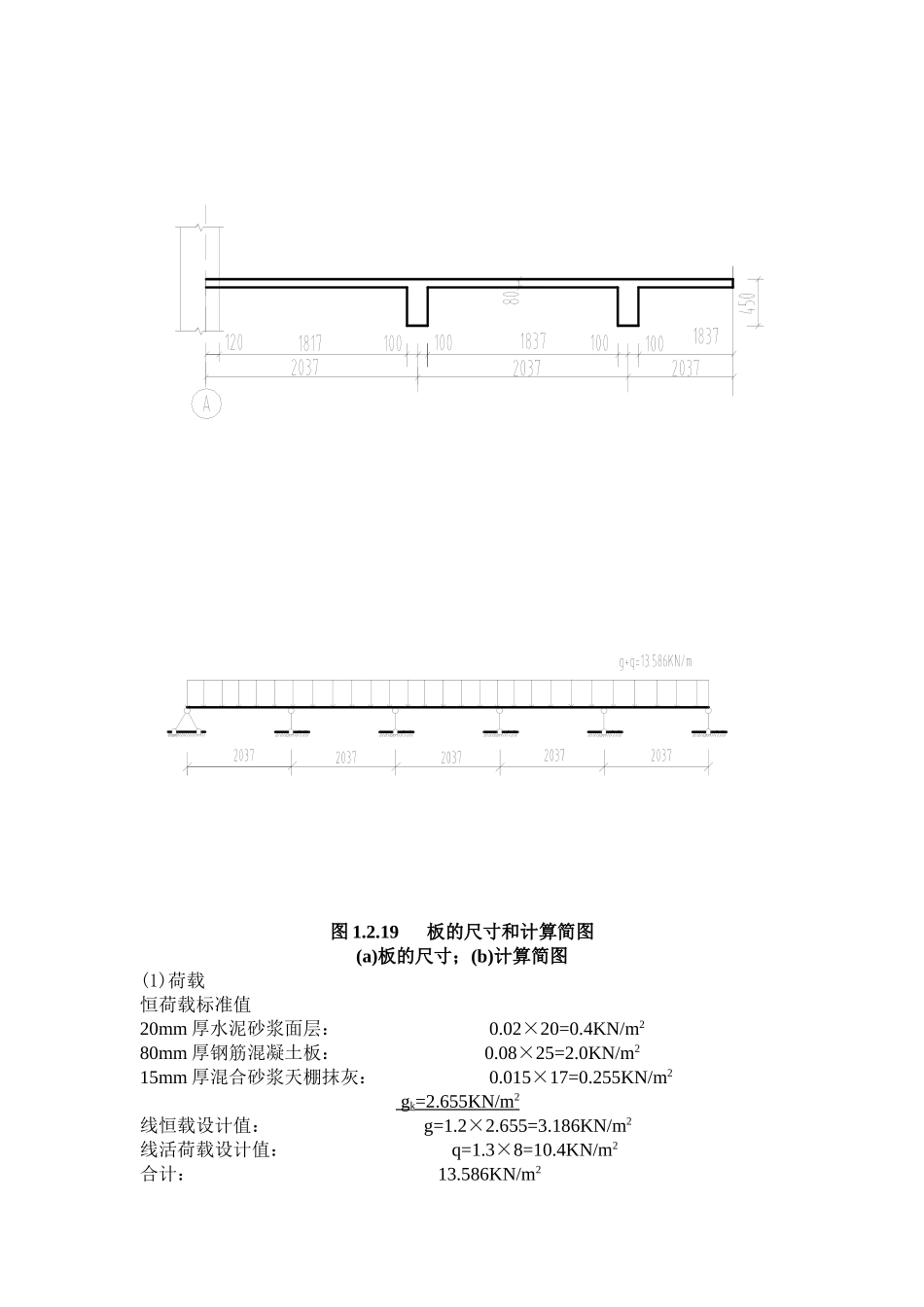

整体式单向板肋梁楼盖设计一、设计资料1、某仓库，楼面活荷载标准值为 8KN/m2。2、楼面面层为 20mm 厚水泥砂浆抹面，梁板的天花抹灰为 15mm 厚混合砂浆。3、材料选用： 混凝土：采纳 C25； 钢筋：梁中受力钢筋采纳 HRB400 级(ƒy=360N/mm2)； 其余钢筋采纳 HPB225 级(ƒy=210N/mm2) 。4、楼面梁格布置如图 1-1 所示，（楼梯间在此平面之外）。二、板的计算板按考虑塑性内力重分布方法计算。板的=3，宜按单向板设计。板 的 厚 度 按 构 造 要 求 取 h=80mm>==51mm 。 次 梁 截 面 高 度 取h=450mm>==407.3mm,截面宽度 b=200mm，板尺寸及支承情况如图1.2.19a 所示。图 1.2.19 板的尺寸和计算简图(a)板的尺寸；(b)计算简图(1)荷载恒荷载标准值20mm 厚水泥砂浆面层： 0.02×20=0.4KN/m280mm 厚钢筋混凝土板： 0.08×25=2.0KN/m215mm 厚混合砂浆天棚抹灰： 0.015×17=0.255KN/m2 g k=2.655 KN/m 2 线恒载设计值： g=1.2×2.655=3.186KN/m2线活荷载设计值： q=1.3×8=10.4KN/m2合计： 13.586KN/m2即每米板宽 g+q=3.186KN/m2+10.4KN/m2=13.586KN/m2(2)内力计算计算跨度边跨 ==1.86m m>1.86m取=1.86m。中间跨 = 计算跨度差（1.86-1.84）/1.84=1%<10%，说明可按等跨连续板计算内力（为简化计算起见，统一取=1.86m）。取 1m 宽板带作为计算单元，计算简图如图1.2.19b 所示。连续板各截面的弯矩计算见表 1.2.3.。截面边跨跨内离端第二支座离端第二跨度内中间跨跨内中间跨内弯矩计算系数 /(KN·m)4.27-4.272.94-3.36（3）截面承载力计算b=1000mm，h=80mm，h0=80mm-15mm=65mm，，连续板各截面的配筋计算见表 1.2.4 。板 带 部 位 截面边区板带（①~②，⑤~⑥ 轴线间）中间区板带（②~⑤ 轴线间）边跨跨内离端第二支座离 端 第 二跨 跨 内 、中 间 跨 跨内中间支座边跨跨内离端第二支座离端第二跨跨内、中间跨跨中中间支座M/(KN·m)4.27-4.272.94-3.364.27-4.272.94×0.8=2.35-3.36×0.8=-2.690.0850.0850.0580.0660.0850.0850.0470.0540.0890.0890.0600.0680.0890.0890.0480.056328328221250328328177206选配钢筋Ф8/10@180Ф8/10@180Ф8@180Ф8@180Ф10@200Ф10@200Ф8@200Ф8@200实配钢筋面积/mm2358358279279393393251251中间区板带（②~⑤ 轴线间）轴线间，各内区格板的四周与梁整体连接，故各跨跨内和中间支座考虑板的内拱作用，计算弯矩降低 20%。连续板的配筋示意图如...
