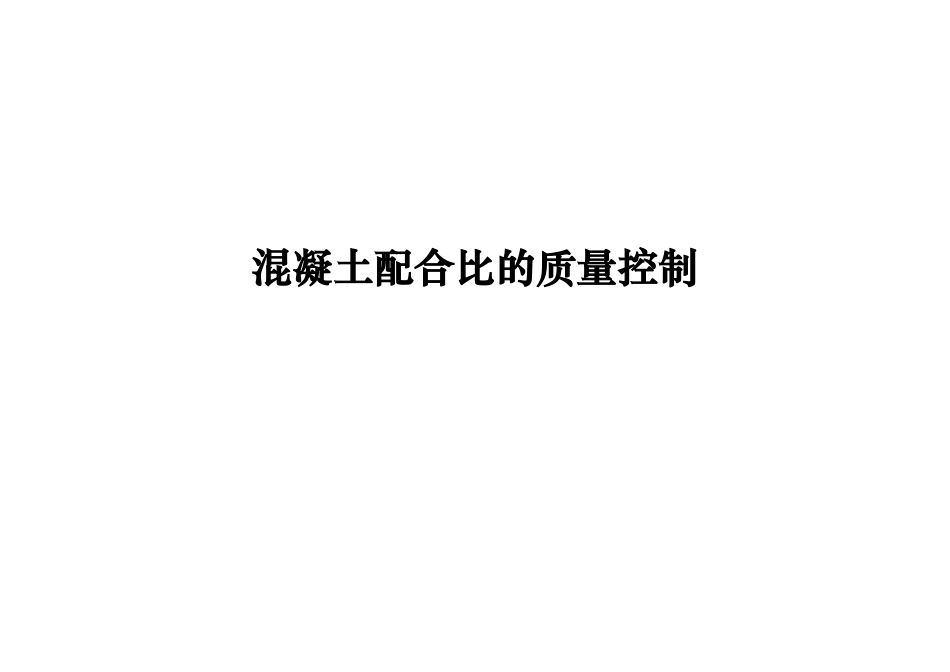

混凝土配合比质量控制讲解

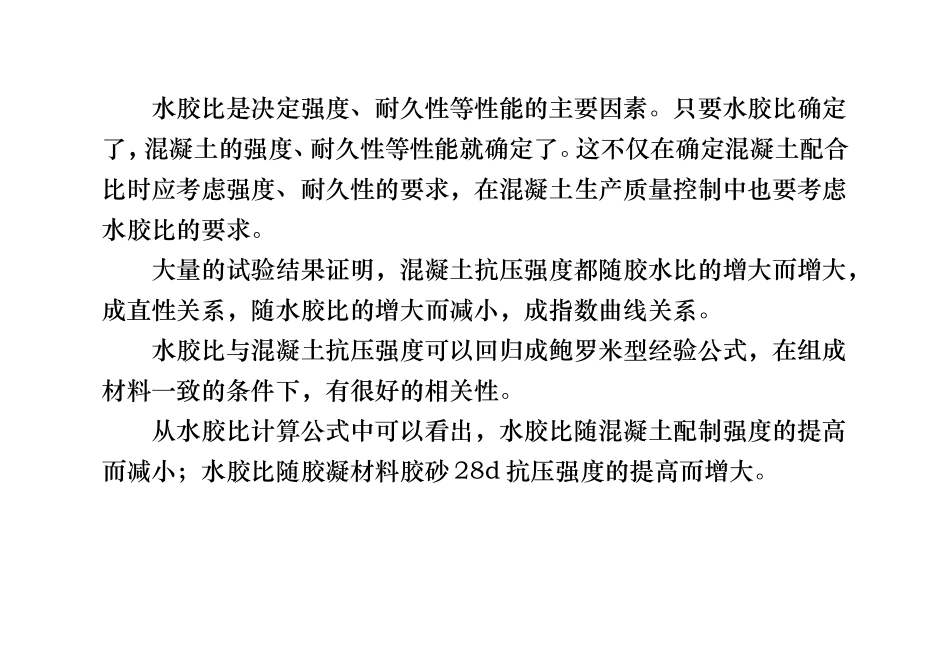

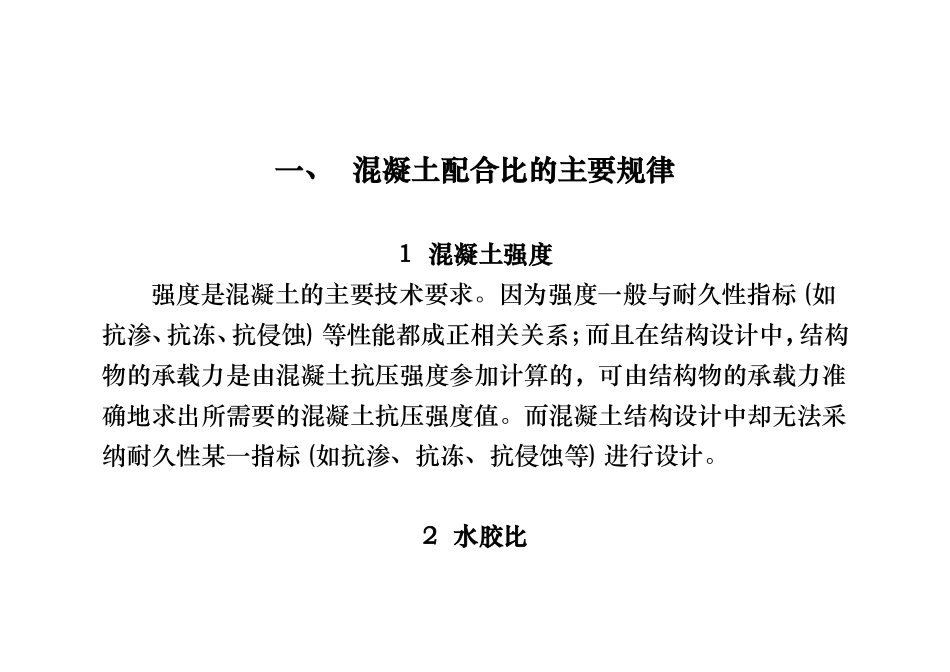

混凝土配合比的质量控制一、 混凝土配合比的主要规律1 混凝土强度强度是混凝土的主要技术要求。因为强度一般与耐久性指标 (如抗渗、抗冻、抗侵蚀) 等性能都成正相关关系；而且在结构设计中，结构物的承载力是由混凝土抗压强度参加计算的，可由结构物的承载力准确地求出所需要的混凝土抗压强度值。而混凝土结构设计中却无法采纳耐久性某一指标 (如抗渗、抗冻、抗侵蚀等) 进行设计。2 水胶比水胶比是决定强度、耐久性等性能的主要因素。只要水胶比确定了，混凝土的强度、耐久性等性能就确定了。这不仅在确定混凝土配合比时应考虑强度、耐久性的要求，在混凝土生产质量控制中也要考虑水胶比的要求。大量的试验结果证明，混凝土抗压强度都随胶水比的增大而增大，成直性关系，随水胶比的增大而减小，成指数曲线关系。水胶比与混凝土抗压强度可以回归成鲍罗米型经验公式，在组成材料一致的条件下，有很好的相关性。从水胶比计算公式中可以看出，水胶比随混凝土配制强度的提高而减小；水胶比随胶凝材料胶砂 28d 抗压强度的提高而增大。3 用水量用水量随坍落度的增大而增大，成直线关系；在坍落度不大于180mm 的范围内，每增减 5kg/m3水，坍落度增减 20mm； 用水量随粗骨料最大粒径的增大而减小，成对数曲线关系；用水量随砂的细度模数的增大而减小，成直线关系；卵石需水量比碎石小。在未凝固的混凝土中，用水量决定拌合物的流变性。足够的用水量，才能便于泵送及施工操作，以确保混凝土密实，应在保证混凝土施工性能的条件下尽量降低用水量。减水剂的掺量应经试验确定，应选择在掺量与减水成线性关系的范围内，并应在直线的拐点之下，给施工现场用减水剂调整坍落度留有一定的空间。减水剂的掺量不宜过量，否则会增大拌合物的粘性甚至离析，造成施工困难，影响混凝土的质量。4 砂率砂率随水胶比的增大而增大，成直线关系；砂率随粗骨料最大粒径的增大而减小，成对数曲线关系；砂率随砂的细度模数的增大而增大，成直线关系。卵石的砂率比碎石小。人工砂的砂率比天然砂大。当使用人工砂时，其砂率应经试验确定。用单粒级粗骨料时，砂率可适当增大，宜经试验确定。用针片状含量较大或棱角较多的粗骨料时，砂率可适当增大，应经试验确定。当试验不能满足拌合物性能要求时，应更换粗骨料。5 最优砂率在水泥用量和水灰比一定的条件下，由于水泥砂浆在粗骨料间起到润滑和辊珠作用，可以减小粗骨料间的摩擦力，所以在一定范围内，砂率增大，混凝土...
