清华大学砌体结构设计计算书正文VIP专享

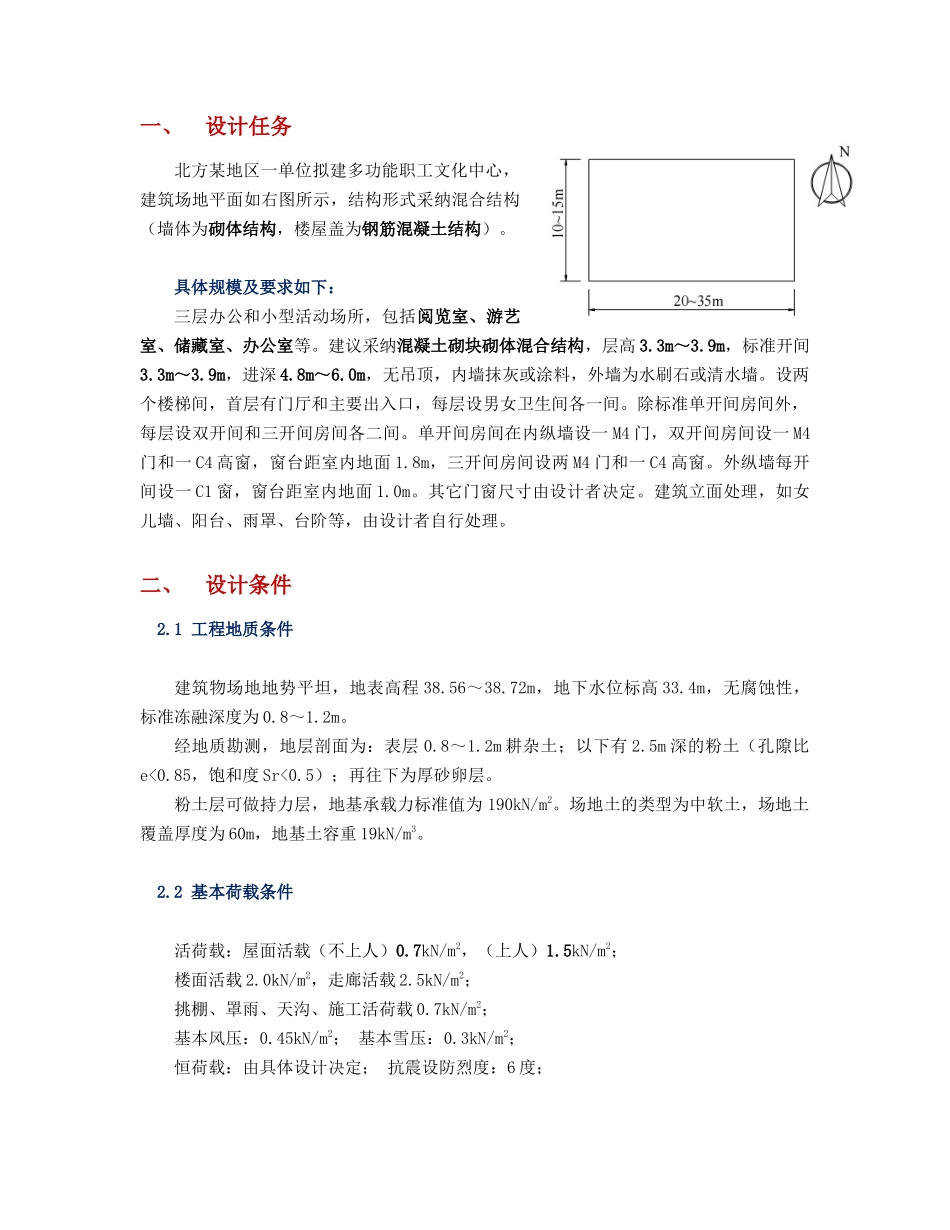

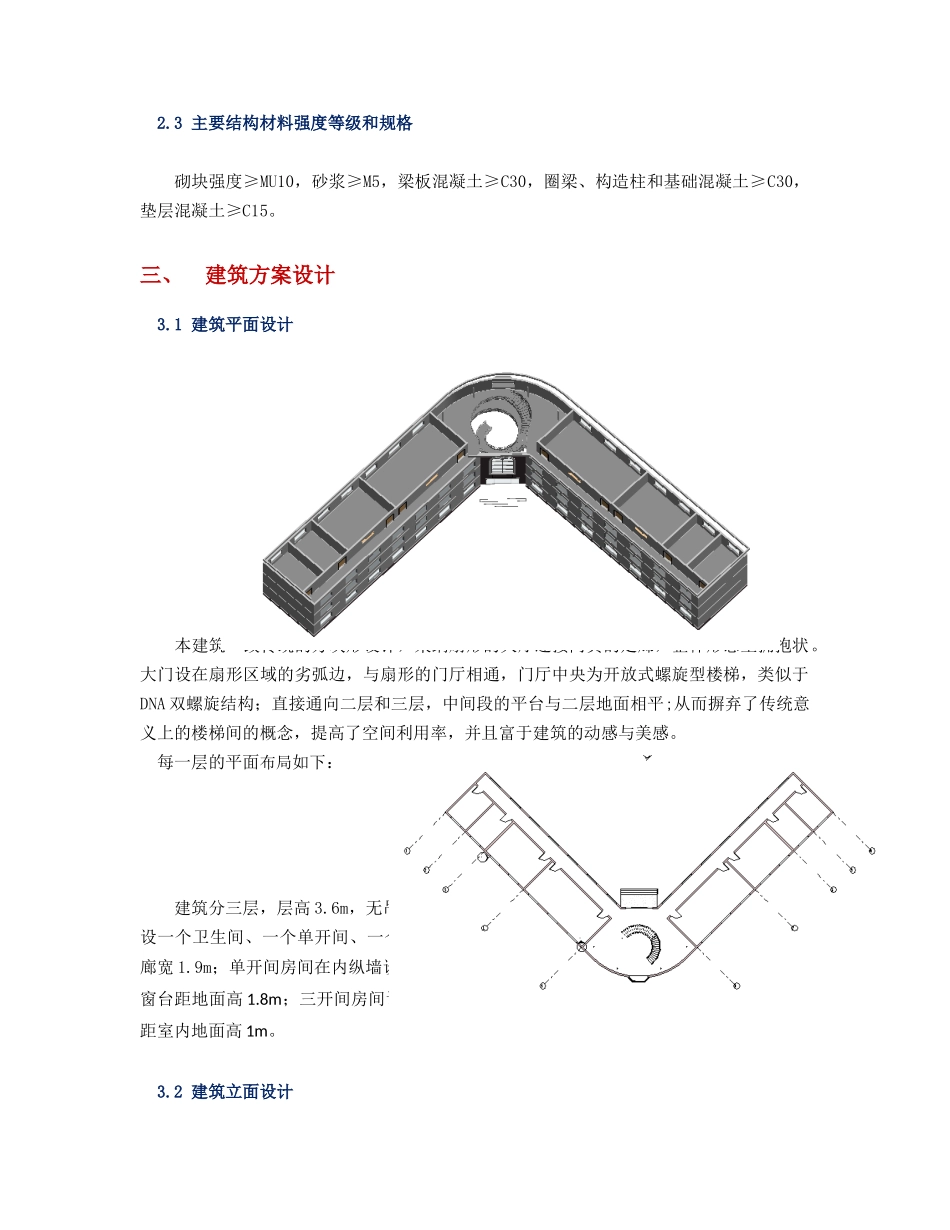

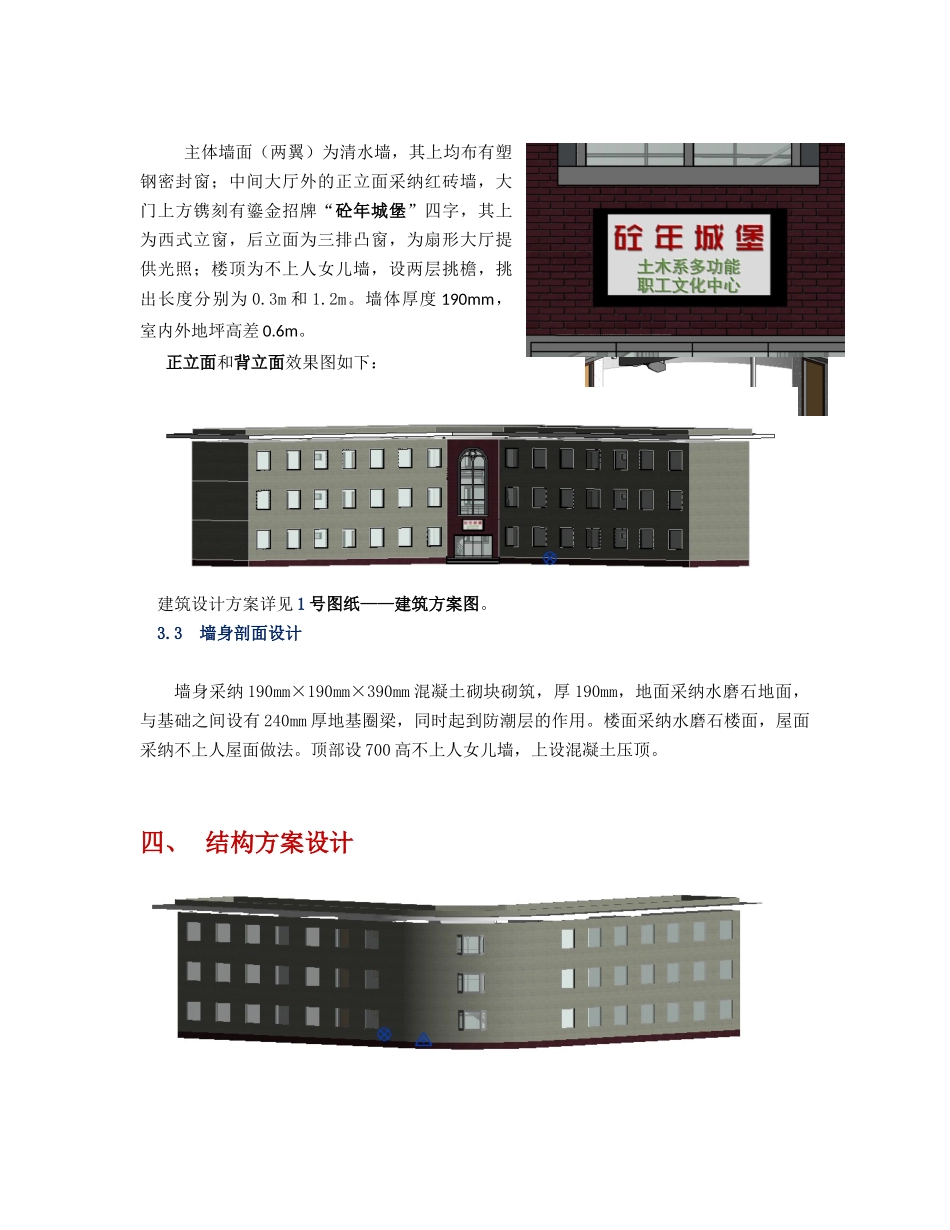

一、设计任务北方某地区一单位拟建多功能职工文化中心，建筑场地平面如右图所示，结构形式采纳混合结构（墙体为砌体结构，楼屋盖为钢筋混凝土结构）。具体规模及要求如下：三层办公和小型活动场所，包括阅览室、游艺室、储藏室、办公室等。建议采纳混凝土砌块砌体混合结构，层高 3.3m～3.9m，标准开间3.3m～3.9m，进深 4.8m～6.0m，无吊顶，内墙抹灰或涂料，外墙为水刷石或清水墙。设两个楼梯间，首层有门厅和主要出入口，每层设男女卫生间各一间。除标准单开间房间外，每层设双开间和三开间房间各二间。单开间房间在内纵墙设一 M4 门，双开间房间设一 M4门和一 C4 高窗，窗台距室内地面 1.8m，三开间房间设两 M4 门和一 C4 高窗。外纵墙每开间设一 C1 窗，窗台距室内地面 1.0m。其它门窗尺寸由设计者决定。建筑立面处理，如女儿墙、阳台、雨罩、台阶等，由设计者自行处理。二、设计条件2.1 工程地质条件建筑物场地地势平坦，地表高程 38.56～38.72m，地下水位标高 33.4m，无腐蚀性，标准冻融深度为 0.8～1.2m。经地质勘测，地层剖面为：表层 0.8～1.2m 耕杂土；以下有 2.5m 深的粉土（孔隙比e<0.85，饱和度 Sr<0.5）；再往下为厚砂卵层。粉土层可做持力层，地基承载力标准值为 190kN/m2。场地土的类型为中软土，场地土覆盖厚度为 60m，地基土容重 19kN/m3。2.2 基本荷载条件活荷载：屋面活载（不上人）0.7kN/m2，（上人）1.5kN/m2；楼面活载 2.0kN/m2，走廊活载 2.5kN/m2；挑棚、罩雨、天沟、施工活荷载 0.7kN/m2；基本风压：0.45kN/m2； 基本雪压：0.3kN/m2；恒荷载：由具体设计决定； 抗震设防烈度：6 度；2.3 主要结构材料强度等级和规格砌块强度≥MU10，砂浆≥M5，梁板混凝土≥C30，圈梁、构造柱和基础混凝土≥C30，垫层混凝土≥C15。三、建筑方案设计3.1 建筑平面设计 本建筑一改传统的方块形设计，采纳扇形的大厅连接两翼的走廊，整体形态呈拥抱状。大门设在扇形区域的劣弧边，与扇形的门厅相通，门厅中央为开放式螺旋型楼梯，类似于DNA 双螺旋结构；直接通向二层和三层，中间段的平台与二层地面相平;从而摒弃了传统意义上的楼梯间的概念，提高了空间利用率，并且富于建筑的动感与美感。每一层的平面布局如下： 建筑分三层，层高 3.6m，无吊顶，无地下室，内墙抹灰；两翼为对称的两段矩形，分设一个卫生间、一个单开间、一个双开间和一个三开间，标准开间 3.6m，进深 5.4m，走廊宽 1.9m；单开间...
