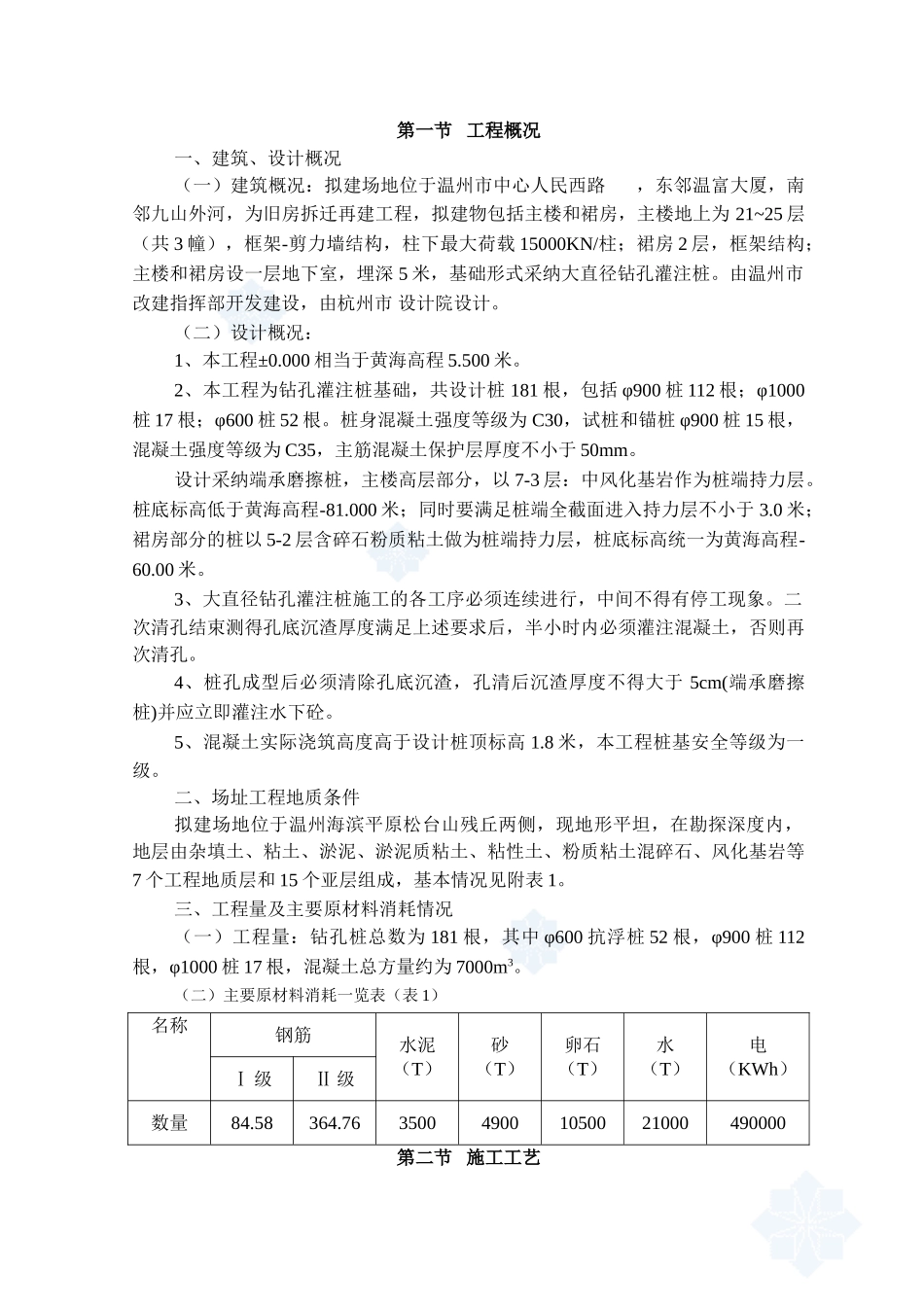

第一节 工程概况一、建筑、设计概况（一）建筑概况：拟建场地位于温州市中心人民西路 ，东邻温富大厦，南邻九山外河，为旧房拆迁再建工程，拟建物包括主楼和裙房，主楼地上为 21~25 层（共 3 幢），框架-剪力墙结构，柱下最大荷载 15000KN/柱；裙房 2 层，框架结构；主楼和裙房设一层地下室，埋深 5 米，基础形式采纳大直径钻孔灌注桩。由温州市 改建指挥部开发建设，由杭州市 设计院设计。（二）设计概况：1、本工程±0.000 相当于黄海高程 5.500 米。2、本工程为钻孔灌注桩基础，共设计桩 181 根，包括 φ900 桩 112 根；φ1000桩 17 根；φ600 桩 52 根。桩身混凝土强度等级为 C30，试桩和锚桩 φ900 桩 15 根，混凝土强度等级为 C35，主筋混凝土保护层厚度不小于 50mm。设计采纳端承磨擦桩，主楼高层部分，以 7-3 层：中风化基岩作为桩端持力层。桩底标高低于黄海高程-81.000 米；同时要满足桩端全截面进入持力层不小于 3.0 米；裙房部分的桩以 5-2 层含碎石粉质粘土做为桩端持力层，桩底标高统一为黄海高程-60.00 米。3、大直径钻孔灌注桩施工的各工序必须连续进行，中间不得有停工现象。二次清孔结束测得孔底沉渣厚度满足上述要求后，半小时内必须灌注混凝土，否则再次清孔。4、桩孔成型后必须清除孔底沉渣，孔清后沉渣厚度不得大于 5cm(端承磨擦桩)并应立即灌注水下砼。5、混凝土实际浇筑高度高于设计桩顶标高 1.8 米，本工程桩基安全等级为一级。二、场址工程地质条件拟建场地位于温州海滨平原松台山残丘两侧，现地形平坦，在勘探深度内，地层由杂填土、粘土、淤泥、淤泥质粘土、粘性土、粉质粘土混碎石、风化基岩等7 个工程地质层和 15 个亚层组成，基本情况见附表 1。三、工程量及主要原材料消耗情况（一）工程量：钻孔桩总数为 181 根，其中 φ600 抗浮桩 52 根，φ900 桩 112根，φ1000 桩 17 根，混凝土总方量约为 7000m3。（二）主要原材料消耗一览表（表 1）名称钢筋水泥（T）砂（T）卵石（T）水（T）电（KWh）Ⅰ 级Ⅱ 级数量84.58364.76350049001050021000490000第二节 施工工艺一、工艺流程（见下图） 施工准备 放样定位 清除障碍物 埋设护筒 制 浆 钻机就位选择钻进参数 钻进成孔 泥浆循环一次清孔 泥浆外运运送钢筋笼 下钢筋笼制作钢筋笼 下 导 管 检测拼接导管二次清孔质量检测 搅 拌 砼 泥浆排放 砼 灌 注 运 输 砼 起拔护筒 ...
