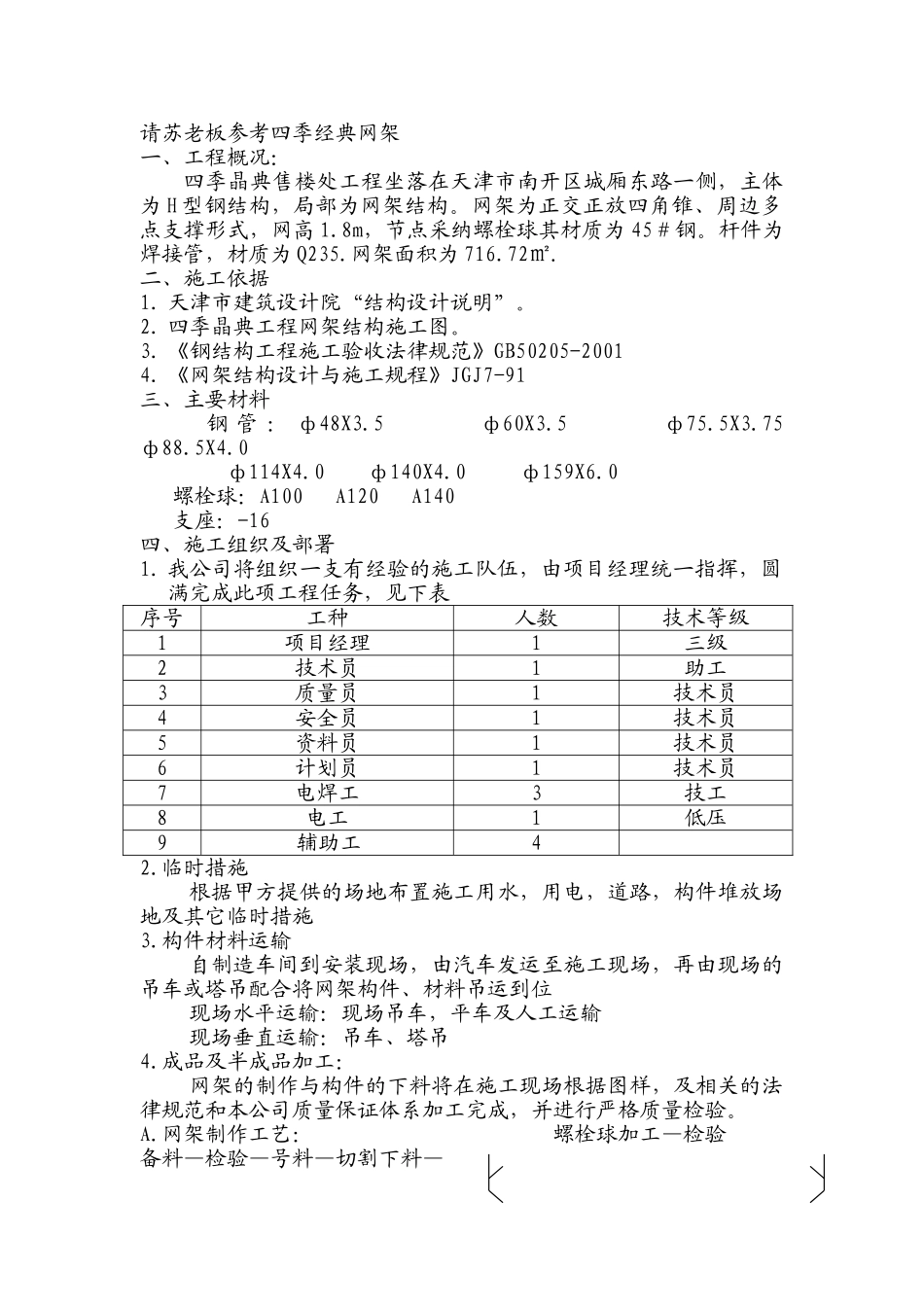

请苏老板参考四季经典网架一、工程概况：四季晶典售楼处工程坐落在天津市南开区城厢东路一侧，主体为 H 型钢结构，局部为网架结构。网架为正交正放四角锥、周边多点支撑形式，网高 1.8m，节点采纳螺栓球其材质为 45＃钢。杆件为焊接管，材质为 Q235.网架面积为 716.72㎡.二、施工依据1. 天津市建筑设计院“结构设计说明”。2. 四季晶典工程网架结构施工图。3. 《钢结构工程施工验收法律规范》GB50205-20014. 《网架结构设计与施工规程》JGJ7-91三、主要材料 钢 管 ： ф48X3.5 ф60X3.5 ф75.5X3.75 ф88.5X4.0ф114X4.0 ф140X4.0 ф159X6.0 螺栓球：A100 A120 A140 支座：-16四、施工组织及部署1. 我公司将组织一支有经验的施工队伍，由项目经理统一指挥，圆满完成此项工程任务，见下表序号工种人数技术等级1项目经理1三级2技术员1助工3质量员1技术员4安全员1技术员5资料员1技术员6计划员1技术员7电焊工3技工8电工1低压9 辅助工 42.临时措施根据甲方提供的场地布置施工用水，用电，道路，构件堆放场地及其它临时措施3.构件材料运输自制造车间到安装现场，由汽车发运至施工现场，再由现场的吊车或塔吊配合将网架构件、材料吊运到位现场水平运输：现场吊车，平车及人工运输现场垂直运输：吊车、塔吊4.成品及半成品加工：网架的制作与构件的下料将在施工现场根据图样，及相关的法律规范和本公司质量保证体系加工完成，并进行严格质量检验。A.网架制作工艺： 螺栓球加工—检验备料—检验—号料—切割下料— 杆件下料—除锈—涂漆编号 —检验—发运现场安装（1）备料及复试：该工程所使用的材料须符合相关的标准及设计要求，并具有产品质量证明文件。材料购进后，按法律规范要求进行抽样，且在监理指导下进行抽样并封存后送交实验室，试验合格后才能进入下道工序的工作。（2）号料，切割下料材料经二次复式合格后，进入下道工序，切割下料前依据图纸技术要求进行排料，以免造成不必要的消耗。材料的切割全部采纳机械进行，严格控制外形尺寸及切割质量。（3）螺栓球节点的制作1）其材质为 45＃钢，螺栓球节点是螺栓网架的关键部件之一，螺栓的材质必须符合设计要求，其螺孔、螺纹尺寸及精度按国家标准 GB196—81《普通螺纹基本尺寸》及 GB197—81 中 6H 级精度要求2）螺栓球外观不得有过烧、氧化皮、裂纹等缺陷，每种规格至少抽验 5%，如发现有裂纹则逐个进行检查；3）螺栓球的毛坯外径按不同规格控制在 1.5—3.0...
