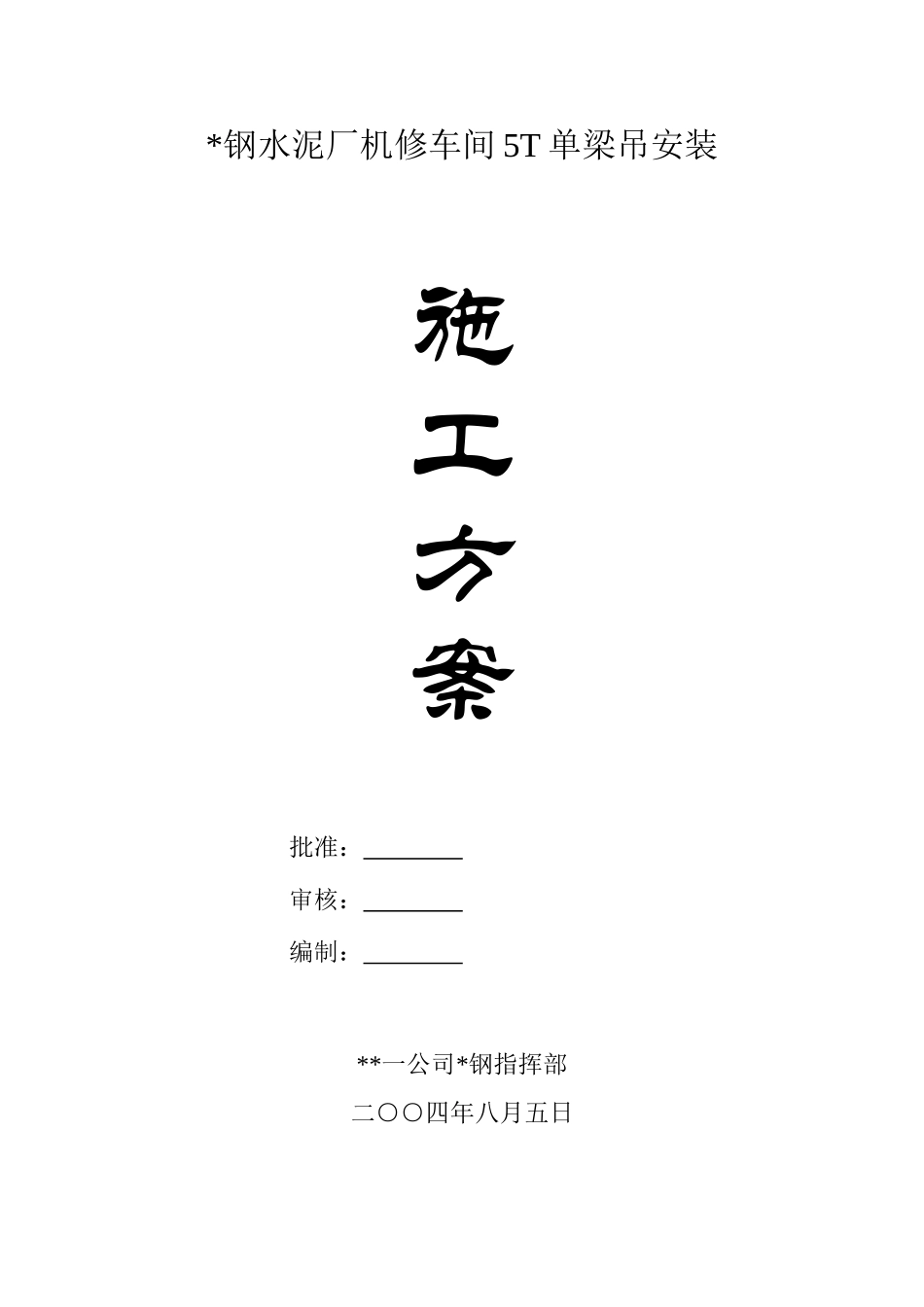

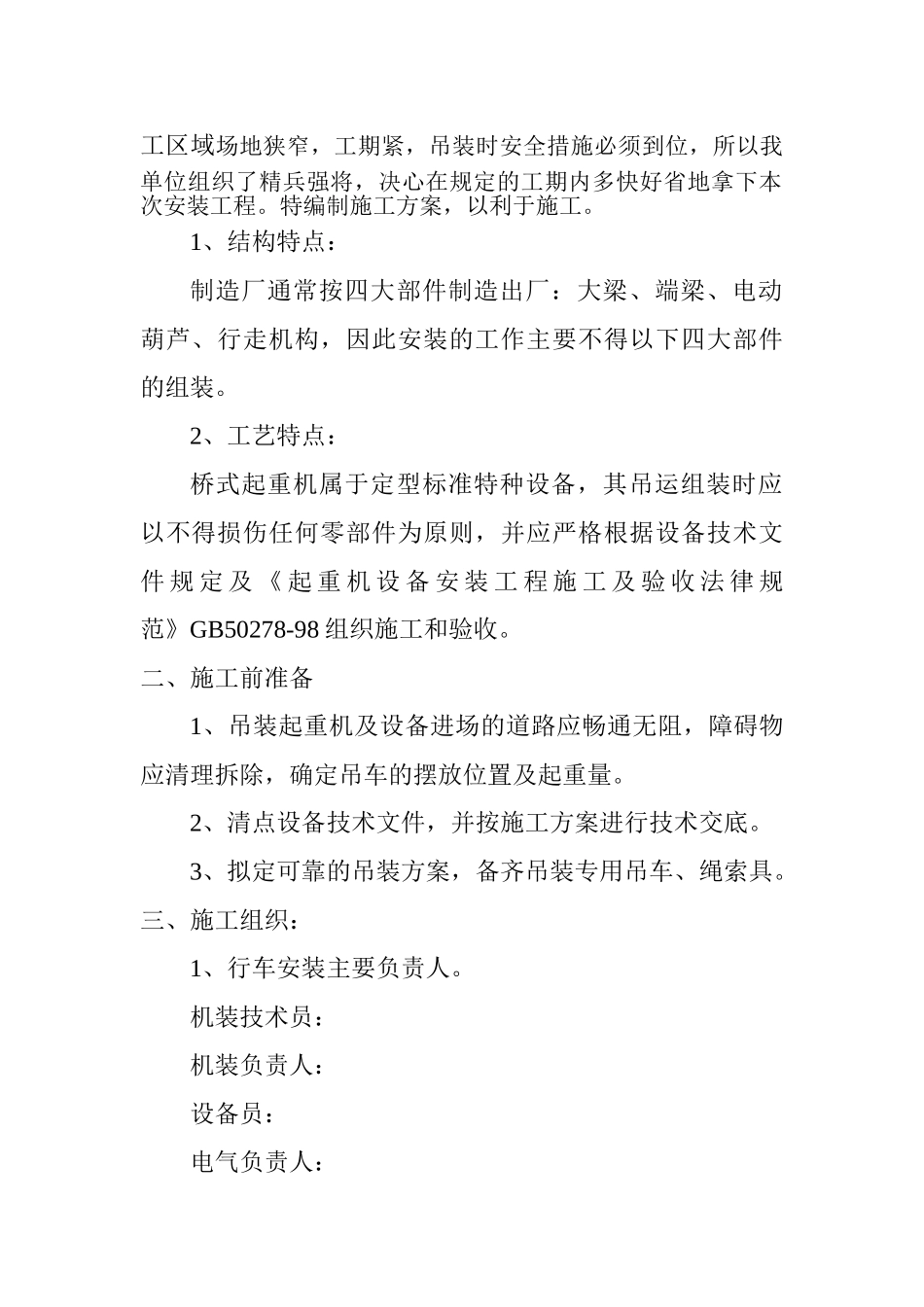

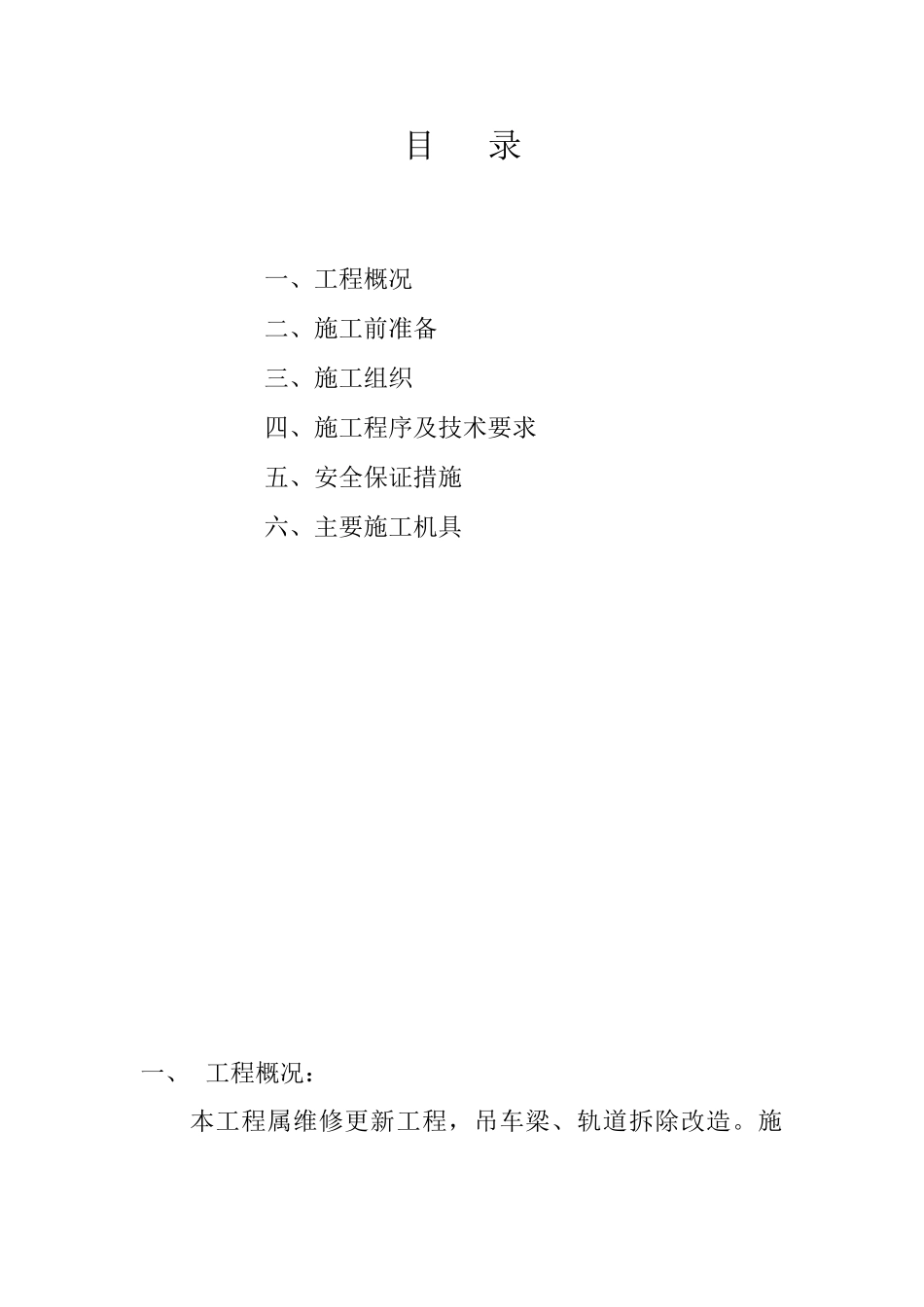

*钢水泥厂机修车间 5T 单梁吊安装施工方案批准： 审核： 编制： **一公司*钢指挥部二○○四年八月五日目 录一、工程概况二、施工前准备三、施工组织四、施工程序及技术要求五、安全保证措施六、主要施工机具一、 工程概况：本工程属维修更新工程，吊车梁、轨道拆除改造。施工区域场地狭窄，工期紧，吊装时安全措施必须到位，所以我单位组织了精兵强将，决心在规定的工期内多快好省地拿下本次安装工程。特编制施工方案，以利于施工。1、结构特点：制造厂通常按四大部件制造出厂：大梁、端梁、电动葫芦、行走机构，因此安装的工作主要不得以下四大部件的组装。2、工艺特点：桥式起重机属于定型标准特种设备，其吊运组装时应以不得损伤任何零部件为原则，并应严格根据设备技术文件 规 定 及 《 起 重 机 设 备 安 装 工 程 施 工 及 验 收 法 律 规范》GB50278-98 组织施工和验收。二、施工前准备1、吊装起重机及设备进场的道路应畅通无阻，障碍物应清理拆除，确定吊车的摆放位置及起重量。2、清点设备技术文件，并按施工方案进行技术交底。3、拟定可靠的吊装方案，备齐吊装专用吊车、绳索具。三、施工组织：1、行车安装主要负责人。机装技术员： 机装负责人： 设备员：电气负责人：安全员：2、劳动力需求计划：工种钳工焊工电工起重工其它人数人数41224四、安装程序及技术措施：1、安装顺序：施工准备→轨道改造验收→设备开箱清点和检查验收→大梁、端梁、吊拼装→电动葫芦吊装→电气设备安装→试运验收。2、设备开箱检查验收：按装箱清单检查设备零、部件材料及附件的型号、规格、数量，符合设计和设备技术文件的要求，且有出厂合格证及必要的出厂试验记录，机电设备应夫变形、损伤和锈蚀，尤其是钢丝绳不得有锈蚀、损伤、弯折、打环、结扣、裂嘴、松散和断丝现象。3、轨道验收：（1）轨道的实际中心线对吊车梁的中心线偏差不应大于 10㎜，且不应大于吊车梁腹板厚度的一半。（2）轨装的实际中心线对安装基准线的水平位置的偏差不得大于 5㎜。（3）轨道跨距因大于 10m，故允许偏差应按下列计算式，但不得大于 15㎜。△S =±[3+0.25（S-10）]式中：△S——起重机跨距的允许偏差值S——起重机轨道跨距4 、 轨 道 顶 面 对 其 设 计 位 置 的 纵 向 倾 斜 不 应 在 于1/1000，应按每 2m 测一点，全行程内高低差不应大于 10㎜。5、轨道顶面基准点的标高对设计标高的允许偏差为±10㎜。同一...
