湘潭万达TC5610塔吊基础施工方案

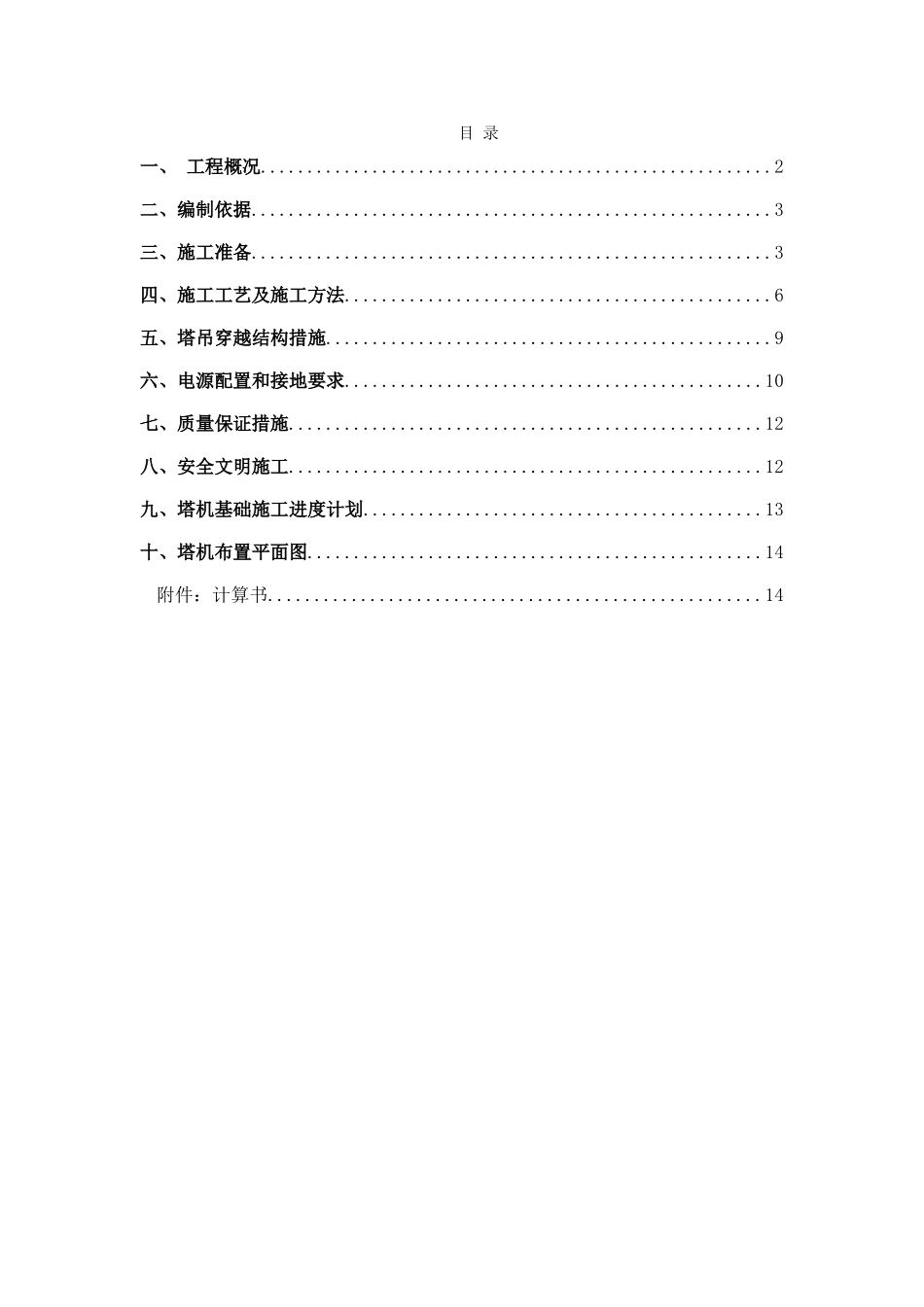

目 录一、 工程概况.......................................................2二、编制依据........................................................3三、施工准备........................................................3四、施工工艺及施工方法..............................................6五、塔吊穿越结构措施................................................9六、电源配置和接地要求.............................................10七、质量保证措施...................................................12八、安全文明施工...................................................12九、塔机基础施工进度计划...........................................13十、塔机布置平面图.................................................14附件：计算书.....................................................14B 区塔吊基础施工方案一、工程概况1.1 项目概况湘潭万达广场项目位于湘潭市岳塘区芙蓉路北、晓塘路南、万达东路与万达西路之间。项目分为 A、B 两个地块，A 地块主要为商业综合体、写字楼、酒店；B 地块为住宅、底商。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地 256 亩，总建筑面积 88.6 万 M2，其中地上 71.9 万 m2，地下 16.7 万 m2。。建设单位：湘潭万达广场投资有限公司设计单位：中冶南方工程技术有限公司 监理单位：厦门勤奋建设工程监理有限公司施工单位：中国建筑第二工程局有限公司1.2 塔吊技术指标本工程选用的塔吊为中联中科科技进展股份有限公司生产 TC5610 塔吊，主要技术指标如下：序号技术指标技术数据1塔吊功率35KW2工作幅度56m3起升速度80m/min4塔吊最大起重量6t5最大幅度起重量（56m 处）1.0t6起重力矩80t/m7回转速度0.65 转8塔吊最大独立高度40.5m9塔吊附着高度220m10标准节宽度1.60m11塔机自重（包括配重）45.6t（配重 14.6t）12变幅速度25-50m/min13倾覆力矩1552KN/m其他技术参数祥见塔吊使用说明书。1.3 塔吊基础基本情况本案塔吊基础尺寸为 5000×5000×1350，基础顶面平底板面，承台基础上绝对标高为 56.800m，基础混凝土等级为 C35。采纳承台基础的形式作为塔吊的承重构件,地基为天然地基，承台基础下浇注 100 厚 C15 砼垫层。1.4 塔吊基础位置布置根据工程开发进度，本次拟先布置 7 台塔吊，用于 1#、2#、5#栋号及金街区域...
