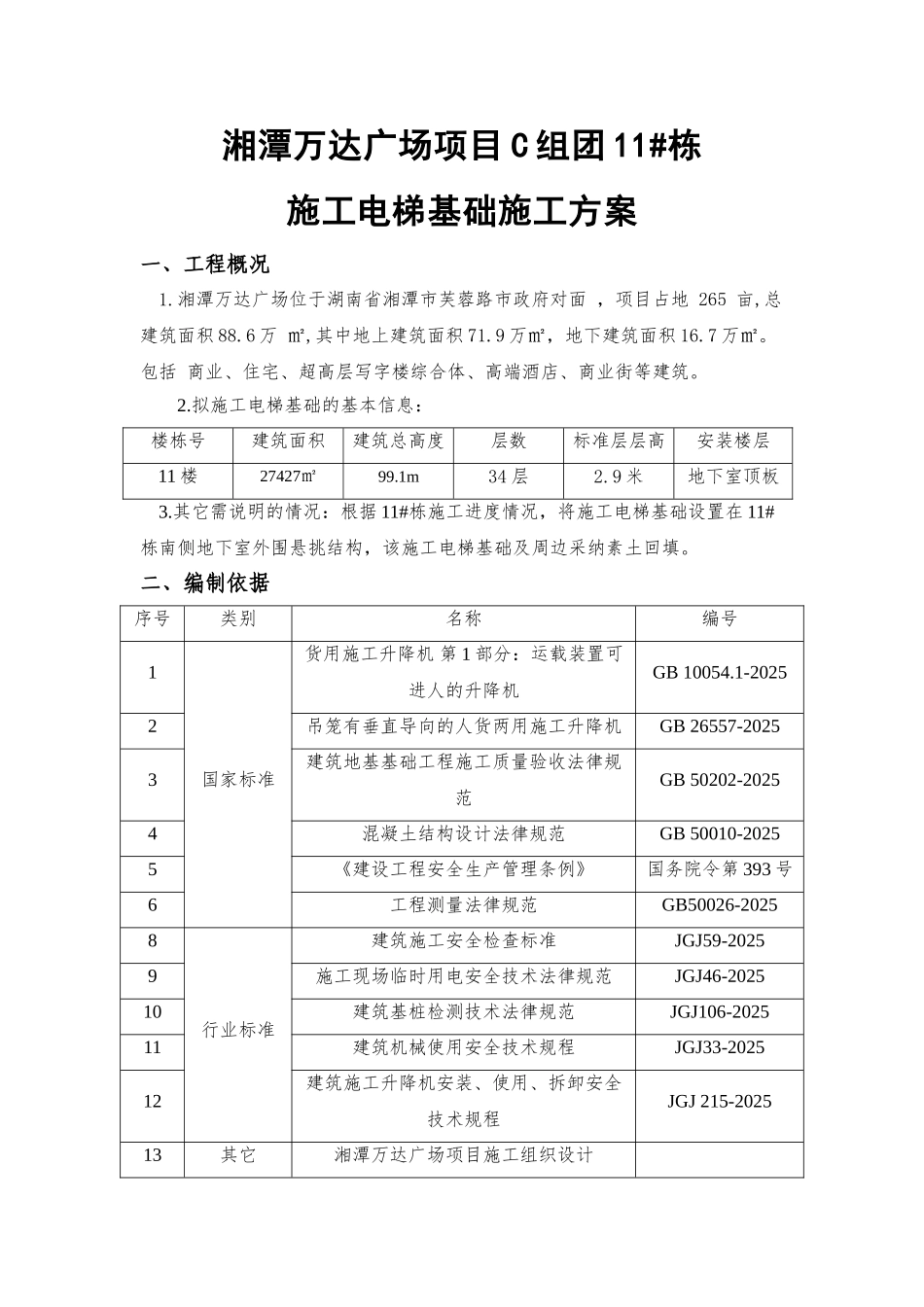

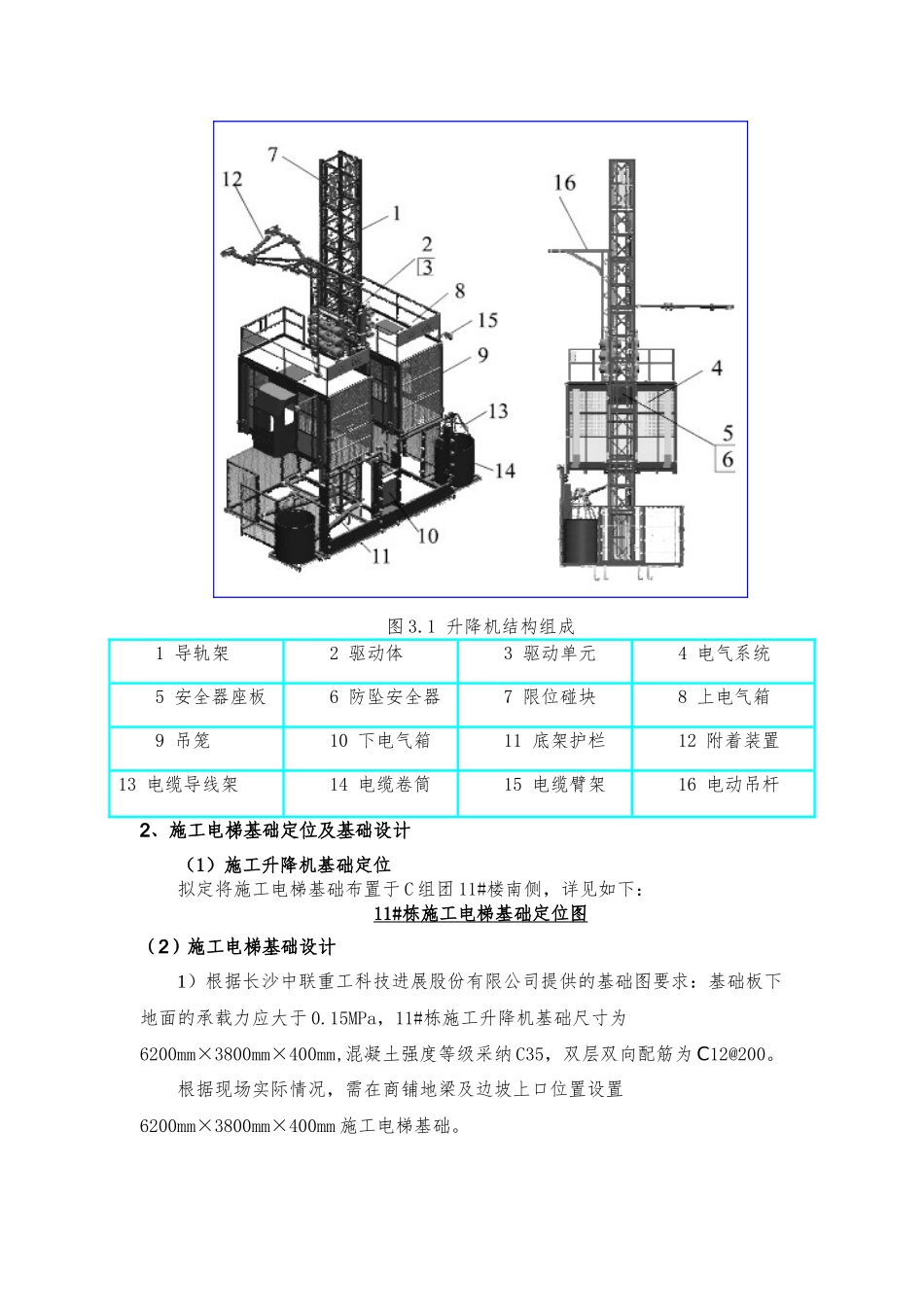

湘潭万达广场项目 C 组团 11#栋施工电梯基础施工方案一、工程概况 1.湘潭万达广场位于湖南省湘潭市芙蓉路市政府对面 ，项目占地 265 亩,总建筑面积 88.6 万 ㎡,其中地上建筑面积 71.9 万㎡，地下建筑面积 16.7 万㎡。包括 商业、住宅、超高层写字楼综合体、高端酒店、商业街等建筑。2.拟施工电梯基础的基本信息：楼栋号建筑面积建筑总高度层数标准层层高安装楼层11 楼27427㎡99.1m34 层2.9 米地下室顶板 3.其它需说明的情况：根据 11#栋施工进度情况，将施工电梯基础设置在 11#栋南侧地下室外围悬挑结构，该施工电梯基础及周边采纳素土回填。 二、编制依据序号类别名称编号1国家标准货用施工升降机 第 1 部分：运载装置可进人的升降机GB 10054.1-20252吊笼有垂直导向的人货两用施工升降机GB 26557-20253建筑地基基础工程施工质量验收法律规范GB 50202-20254混凝土结构设计法律规范GB 50010-20255《建设工程安全生产管理条例》国务院令第 393 号6工程测量法律规范GB50026-20258行业标准建筑施工安全检查标准JGJ59-20259施工现场临时用电安全技术法律规范JGJ46-202510建筑基桩检测技术法律规范JGJ106-202511建筑机械使用安全技术规程JGJ33-202512建筑施工升降机安装、使用、拆卸安全技术规程JGJ 215-202513其它湘潭万达广场项目施工组织设计14湘潭万达广场项目施工图纸15湘潭万达广场项目岩土工程勘察报告16SC200/200 型施工升降机使用说明书三、设计概况1、SC200/200 型施工电梯概况 本工程拟在 11#楼南侧布置一台 SC200/200 型施工电梯，施工电梯安装总高度约为 107m。（1）、整机性能参数表序号项目单位参数1额定载重量kg2000/20002额定提升速度m/min363减速器速比/1:164最大架设高度m4505安全器型号/SAJ40-1.26电机功率kw2×3×117额定工作电流A2×3×248吊笼总重kg2000×29标准节质量（包括附着臂重量）kg17010吊笼尺寸（长×宽×高）mm3200×1500×2500（室内）11标准节尺寸（长×宽×高）mm650×650×1508（2）、主要特点施工升降机由吊笼、传动装置、导轨架、附着架等结构组成，具体结构组成如下图：图 3.1 升降机结构组成1 导轨架2 驱动体3 驱动单元4 电气系统5 安全器座板6 防坠安全器7 限位碰块8 上电气箱9 吊笼10 下电气箱11 底架护栏12 附着装置13 电缆导线架14 电缆卷筒15 电缆臂架16 电动吊杆2、施工电梯基础定位及基础设计（1）施工升降机基础定位 拟定将施工电梯基础布...
