火力发电厂铸造三通、弯头超声波探伤方法VIP专享

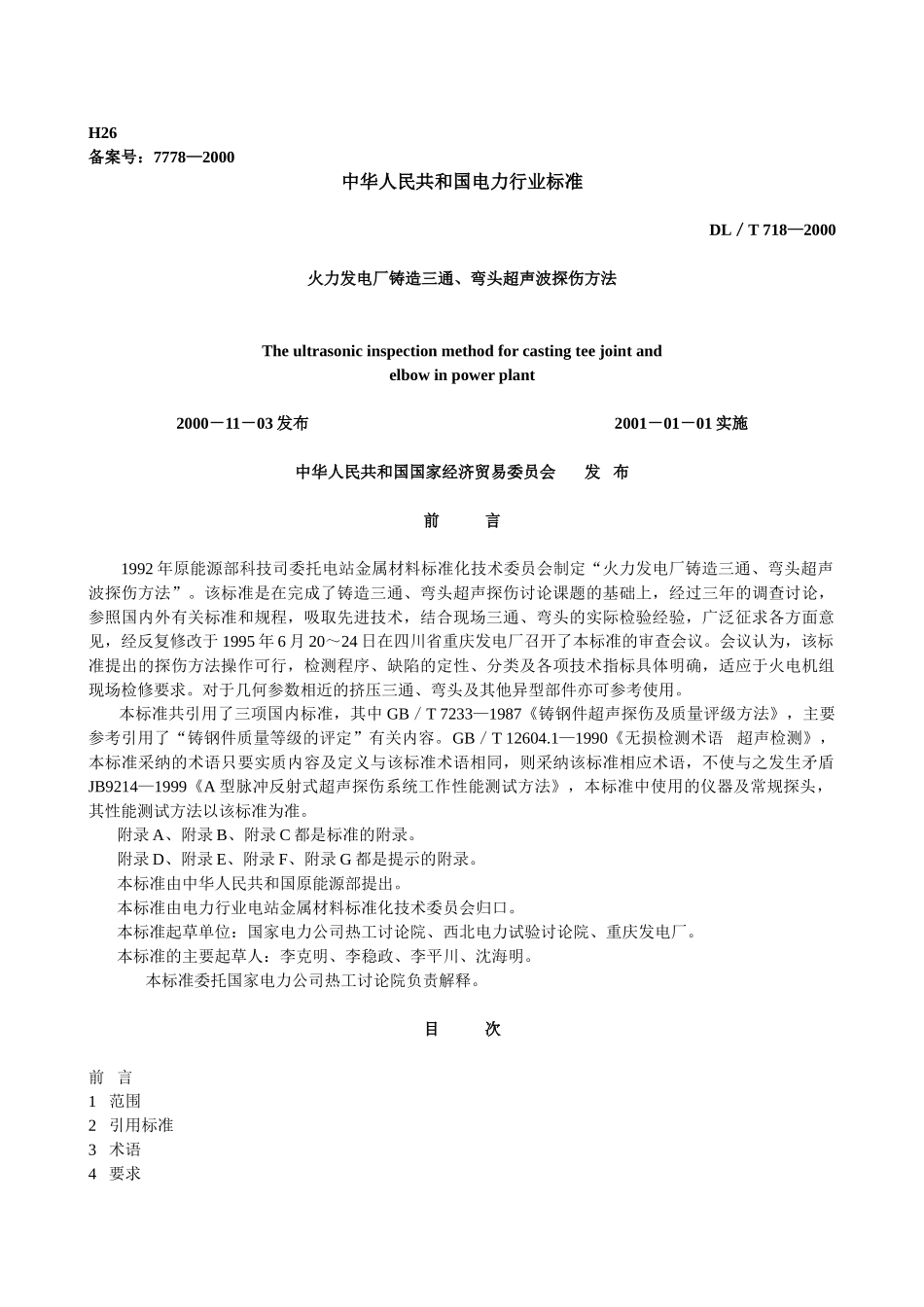

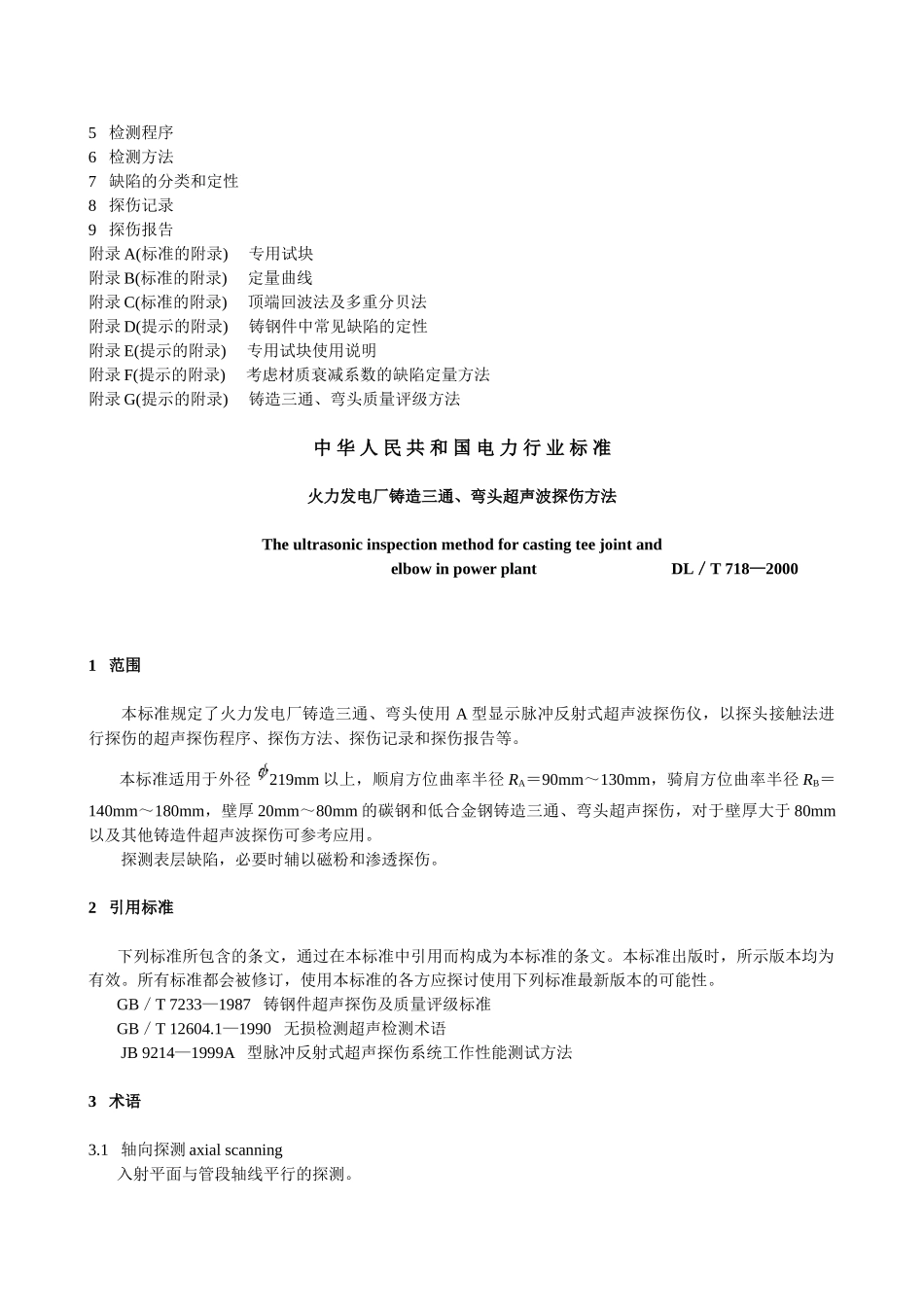

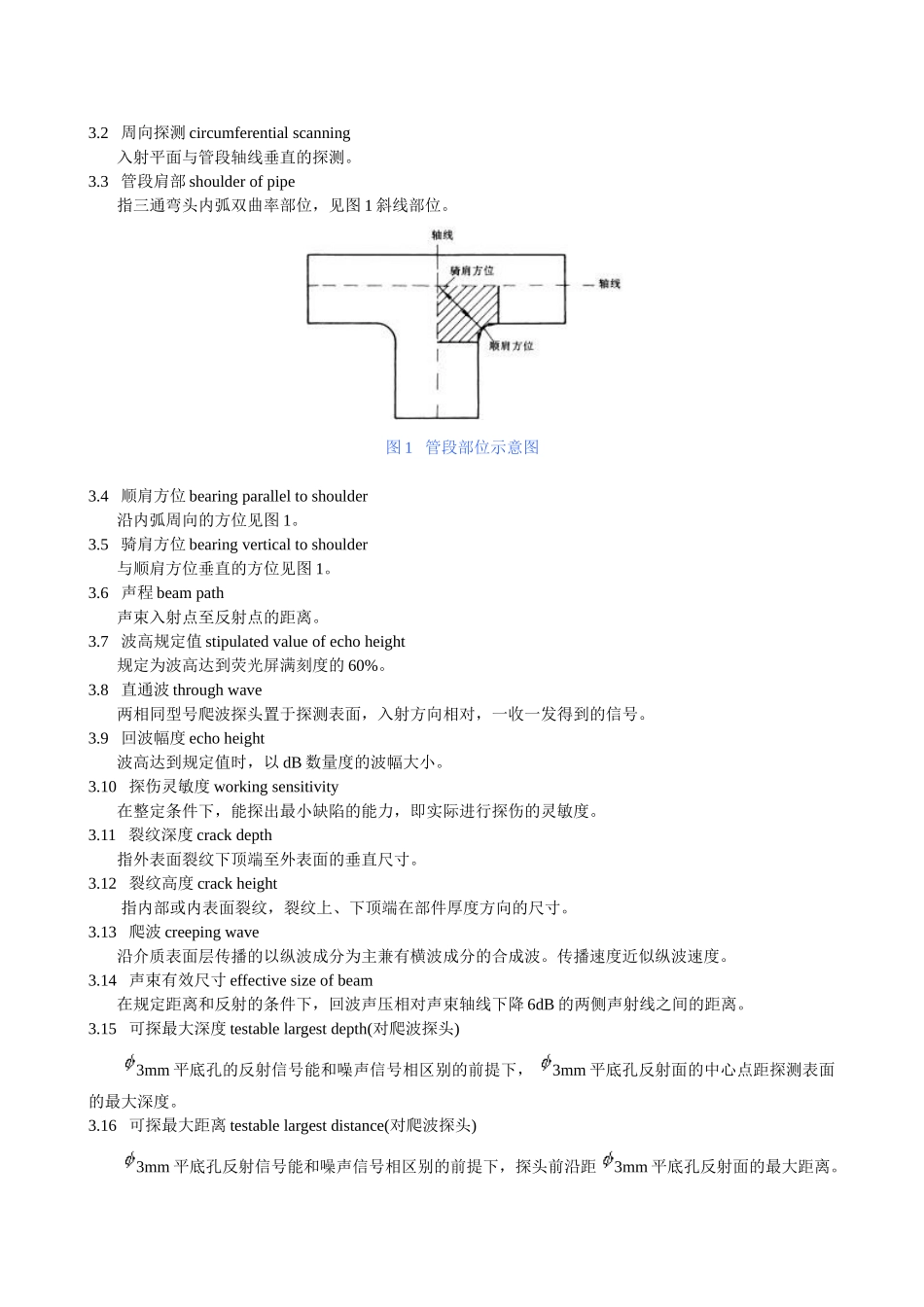

H26备案号：7778—2000中华人民共和国电力行业标准 DL／T 718—2000 火力发电厂铸造三通、弯头超声波探伤方法 The ultrasonic inspection method for casting tee joint andelbow in power plant 2000－11－03 发布 2001－01－01 实施 中华人民共和国国家经济贸易委员会 发 布 前 言 1992 年原能源部科技司委托电站金属材料标准化技术委员会制定“火力发电厂铸造三通、弯头超声波探伤方法”。该标准是在完成了铸造三通、弯头超声探伤讨论课题的基础上，经过三年的调查讨论，参照国内外有关标准和规程，吸取先进技术，结合现场三通、弯头的实际检验经验，广泛征求各方面意见，经反复修改于 1995 年 6 月 20～24 日在四川省重庆发电厂召开了本标准的审查会议。会议认为，该标准提出的探伤方法操作可行，检测程序、缺陷的定性、分类及各项技术指标具体明确，适应于火电机组现场检修要求。对于几何参数相近的挤压三通、弯头及其他异型部件亦可参考使用。 本标准共引用了三项国内标准，其中 GB／T 7233—1987《铸钢件超声探伤及质量评级方法》，主要参考引用了“铸钢件质量等级的评定”有关内容。GB／T 12604.1—1990《无损检测术语 超声检测》，本标准采纳的术语只要实质内容及定义与该标准术语相同，则采纳该标准相应术语，不使与之发生矛盾JB9214—1999《A 型脉冲反射式超声探伤系统工作性能测试方法》，本标准中使用的仪器及常规探头，其性能测试方法以该标准为准。 附录 A、附录 B、附录 C 都是标准的附录。 附录 D、附录 E、附录 F、附录 G 都是提示的附录。 本标准由中华人民共和国原能源部提出。 本标准由电力行业电站金属材料标准化技术委员会归口。 本标准起草单位：国家电力公司热工讨论院、西北电力试验讨论院、重庆发电厂。 本标准的主要起草人：李克明、李稳政、李平川、沈海明。本标准委托国家电力公司热工讨论院负责解释。 目 次 前 言1 范围2 引用标准3 术语4 要求5 检测程序6 检测方法7 缺陷的分类和定性8 探伤记录9 探伤报告附录 A(标准的附录) 专用试块附录 B(标准的附录) 定量曲线附录 C(标准的附录) 顶端回波法及多重分贝法附录 D(提示的附录) 铸钢件中常见缺陷的定性附录 E(提示的附录) 专用试块使用说明附录 F(提示的附录) 考虑材质衰减系数的缺陷定量方法附录 G(提示的附录) 铸造三通、弯头质量评级方法 中 华 人 民 共 和 国 电 ...
