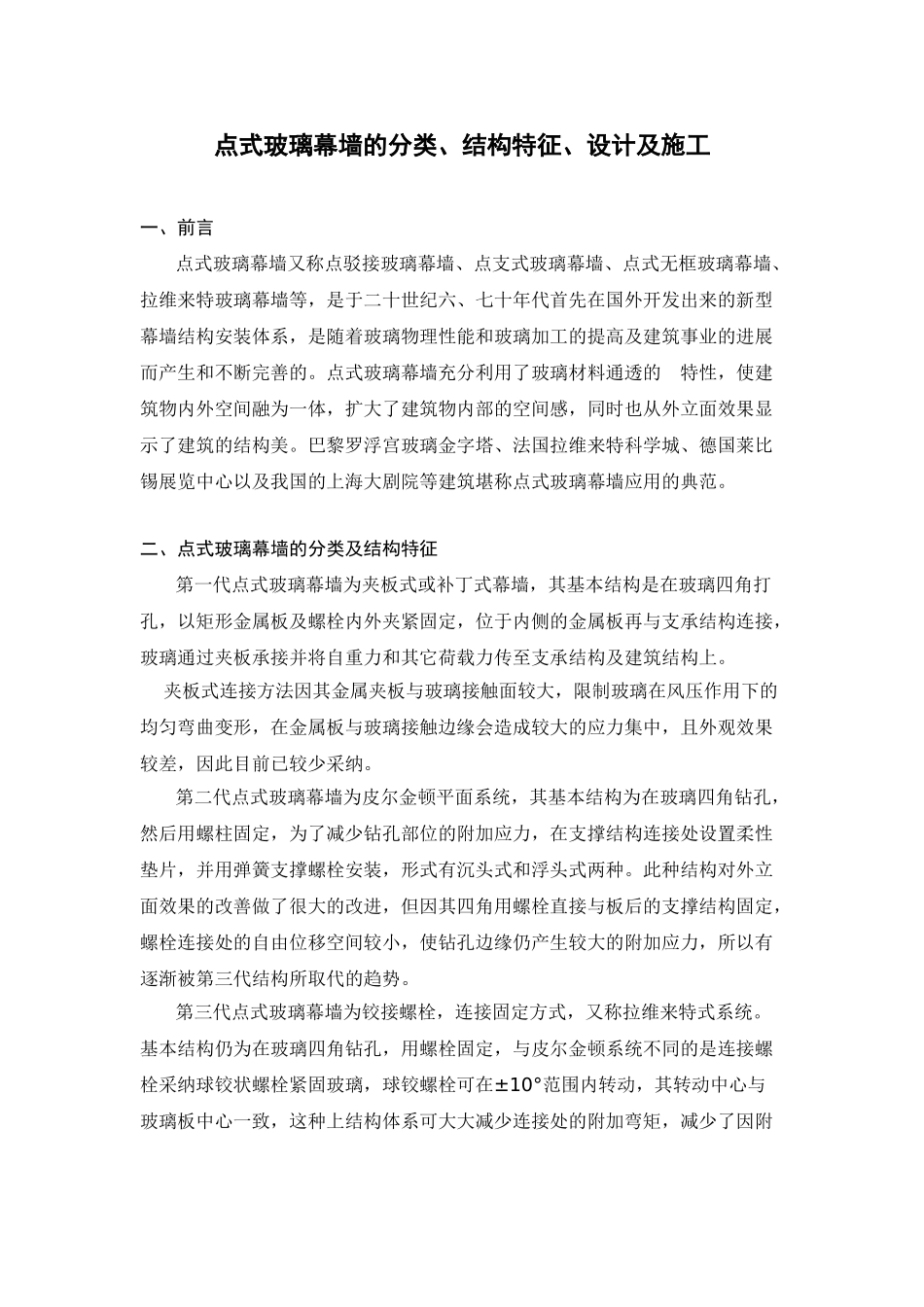

点式玻璃幕墙的分类、结构特征、设计及施工一、前言 点式玻璃幕墙又称点驳接玻璃幕墙、点支式玻璃幕墙、点式无框玻璃幕墙、拉维来特玻璃幕墙等，是于二十世纪六、七十年代首先在国外开发出来的新型幕墙结构安装体系，是随着玻璃物理性能和玻璃加工的提高及建筑事业的进展而产生和不断完善的。点式玻璃幕墙充分利用了玻璃材料通透的 特性，使建筑物内外空间融为一体，扩大了建筑物内部的空间感，同时也从外立面效果显示了建筑的结构美。巴黎罗浮宫玻璃金字塔、法国拉维来特科学城、德国莱比锡展览中心以及我国的上海大剧院等建筑堪称点式玻璃幕墙应用的典范。二、点式玻璃幕墙的分类及结构特征 第一代点式玻璃幕墙为夹板式或补丁式幕墙，其基本结构是在玻璃四角打孔，以矩形金属板及螺栓内外夹紧固定，位于内侧的金属板再与支承结构连接，玻璃通过夹板承接并将自重力和其它荷载力传至支承结构及建筑结构上。 夹板式连接方法因其金属夹板与玻璃接触面较大，限制玻璃在风压作用下的均匀弯曲变形，在金属板与玻璃接触边缘会造成较大的应力集中，且外观效果较差，因此目前已较少采纳。 第二代点式玻璃幕墙为皮尔金顿平面系统，其基本结构为在玻璃四角钻孔，然后用螺柱固定，为了减少钻孔部位的附加应力，在支撑结构连接处设置柔性垫片，并用弹簧支撑螺栓安装，形式有沉头式和浮头式两种。此种结构对外立面效果的改善做了很大的改进，但因其四角用螺栓直接与板后的支撑结构固定，螺栓连接处的自由位移空间较小，使钻孔边缘仍产生较大的附加应力，所以有逐渐被第三代结构所取代的趋势。 第三代点式玻璃幕墙为铰接螺栓，连接固定方式，又称拉维来特式系统。基本结构仍为在玻璃四角钻孔，用螺栓固定，与皮尔金顿系统不同的是连接螺栓采纳球铰状螺栓紧固玻璃，球铰螺栓可在±10°范围内转动，其转动中心与玻璃板中心一致，这种上结构体系可大大减少连接处的附加弯矩，减少了因附加弯矩产生局部应力集中造成的玻璃破裂现象，使整个墙面在风压作用下更趋近一种柔性体系，缓和了风压对幕墙造成的破坏。三、点式玻璃幕墙的材料及结构附件 1．玻璃 点式幕墙墙面全部以玻璃板块连接拼装而成。理想的玻璃材料具有较高的温强。但在平板玻璃的实际制造过程中，不可避开地会在其表面或内部出现裂纹、气泡、夹砂等缺陷。玻璃属非金属材料，其屈强比极低，破裂前几乎没有屈服形变，对应力集中极为敏感。另外，玻璃钻孔在长期自重荷载的作用下会发生蠕变，强度降低...
