热电厂汽轮发电机组泵类安装作业指导书

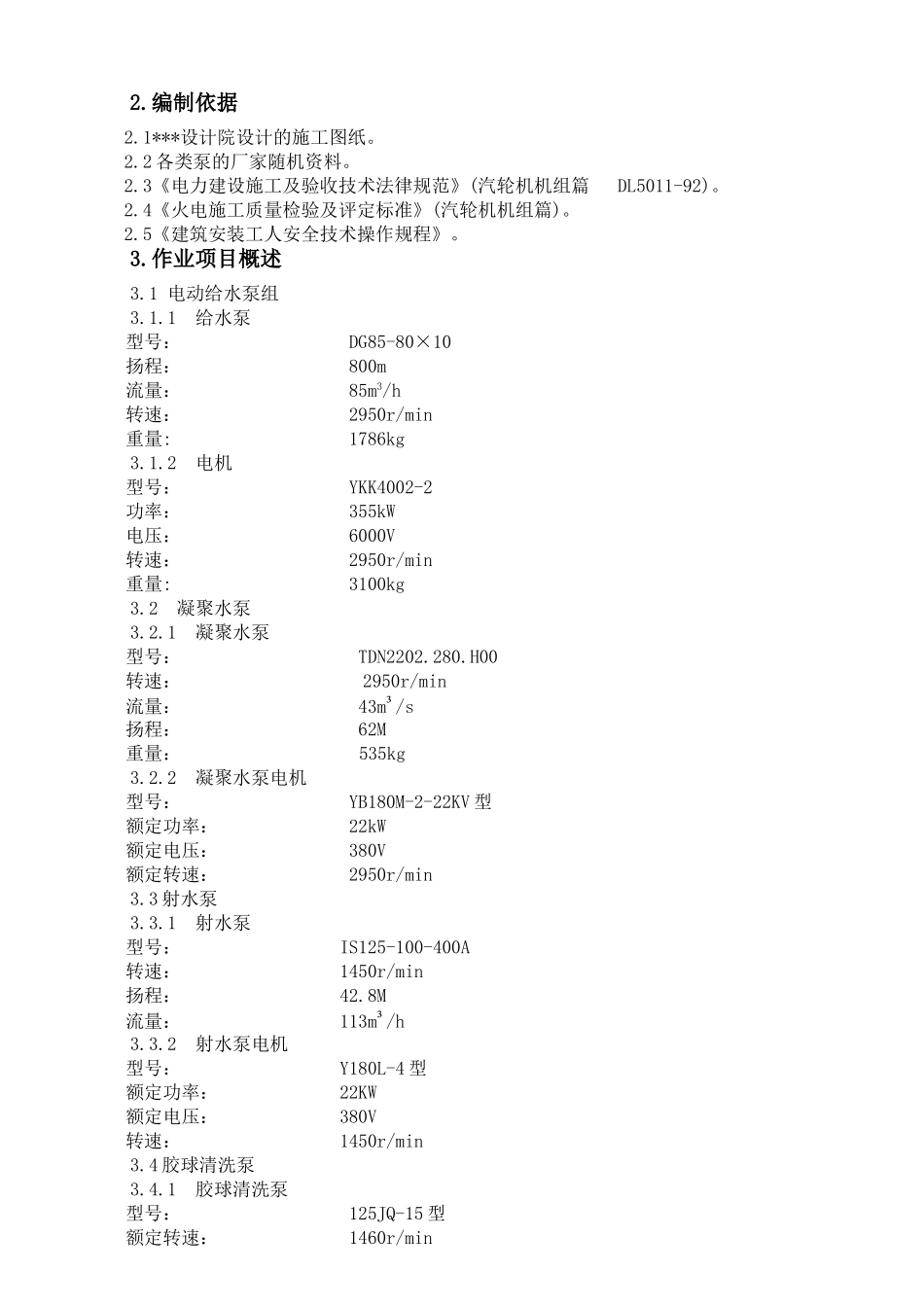

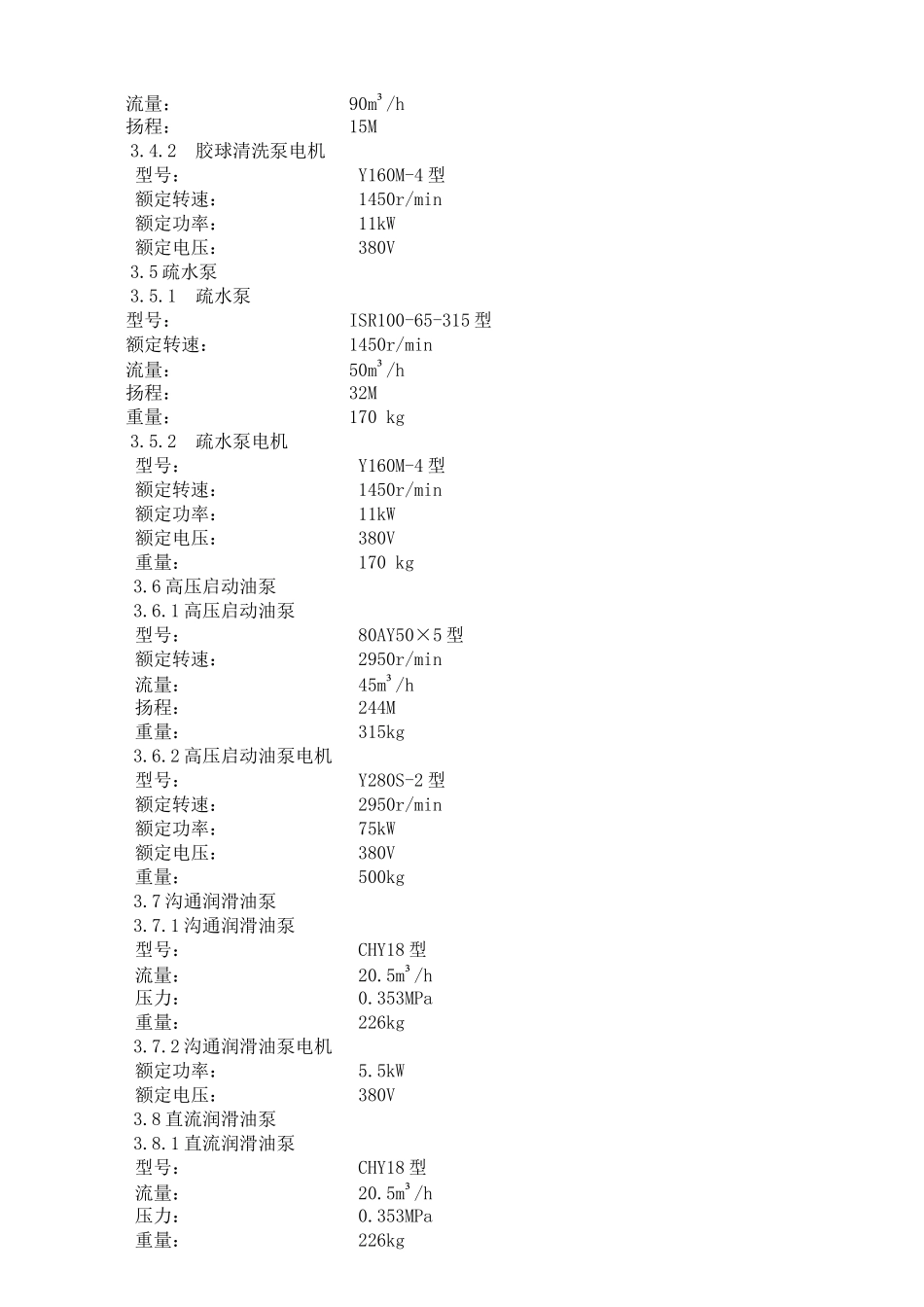

目 录1、适用范围…………………………………………………………………………………………22、编制依据…………………………………………………………………………………………23、作业项目概述……………………………………………………………………………………24、作业准备…………………………………………………………………………………………55、施工作业必须具备的条件………………………………………………………………………56、施工流程…………………………………………………………………………………………67、施工工艺…………………………………………………………………………………………68、质量检查及评定…………………………………………………………………………………79、质量记录…………………………………………………………………………………………810、计量工器具测量记录……………………………………………………………………………911、安全管理、文明施工及环境保护………………………………………………………………91.适用范围本施工作业指导书适用于***热电厂新建工程两台 15MW 汽轮发电机组 1#机一般泵类的安装。 2.编制依据2.1***设计院设计的施工图纸。 2.2 各类泵的厂家随机资料。2.3《电力建设施工及验收技术法律规范》(汽轮机机组篇 DL5011-92)。2.4《火电施工质量检验及评定标准》(汽轮机机组篇)。2.5《建筑安装工人安全技术操作规程》。3.作业项目概述3.1 电动给水泵组3.1.1 给水泵 型号： DG85-80×10 扬程： 800m 流量： 85m3/h 转速： 2950r/min 重量: 1786kg3.1.2 电机 型号： YKK4002-2 功率： 355kW 电压： 6000V转速： 2950r/min重量: 3100kg3.2 凝聚水泵3.2.1 凝聚水泵 型号： TDN2202.280.H00转速： 2950r/min流量： 43m³/s 扬程： 62M重量：535kg3.2.2 凝聚水泵电机 型号： YB180M-2-22KV 型 额定功率： 22kW 额定电压： 380V额定转速： 2950r/min3.3 射水泵3.3.1 射水泵 型号： IS125-100-400A 转速： 1450r/min扬程： 42.8M流量： 113m³/h3.3.2 射水泵电机 型号： Y180L-4 型 额定功率： 22KW额定电压： 380V转速： 1450r/min3.4 胶球清洗泵3.4.1 胶球清洗泵 型号： 125JQ-15 型 额定转速： 1460r/min流量： 90m³/h扬程： 15M3.4.2 胶球清洗泵电机 型号： Y160M-4 型额定转速： 1450r/min额定功率： 1...
