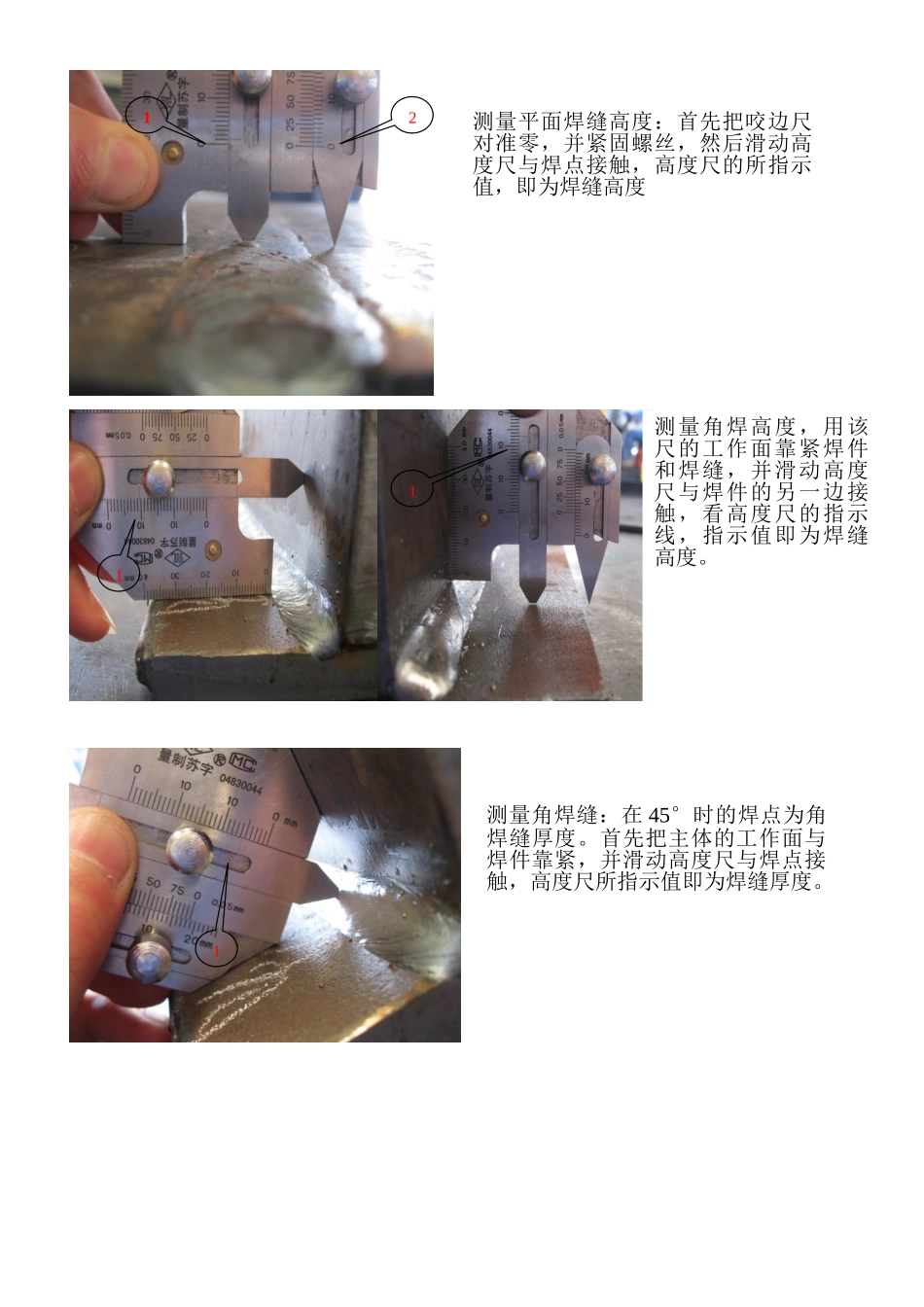

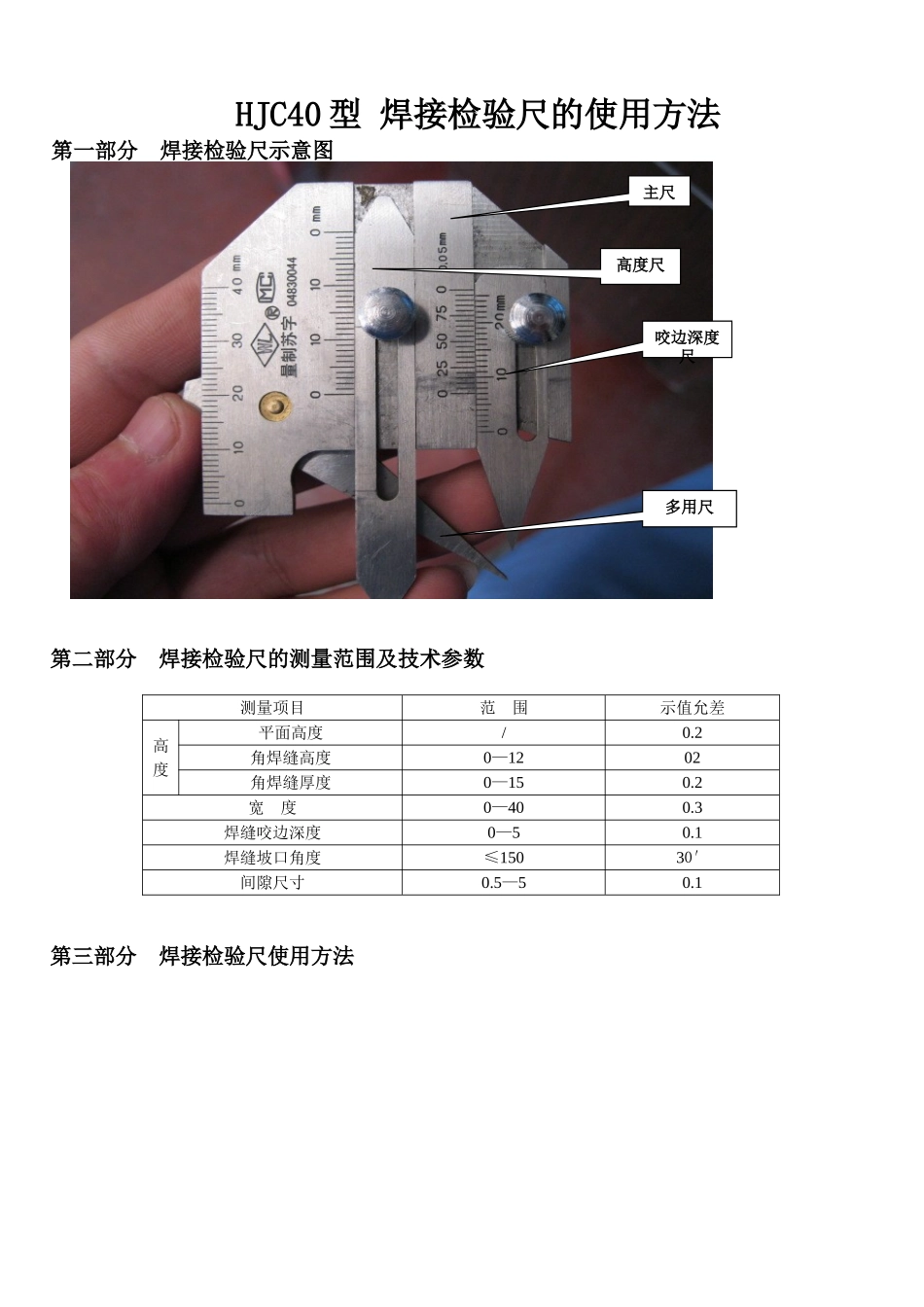

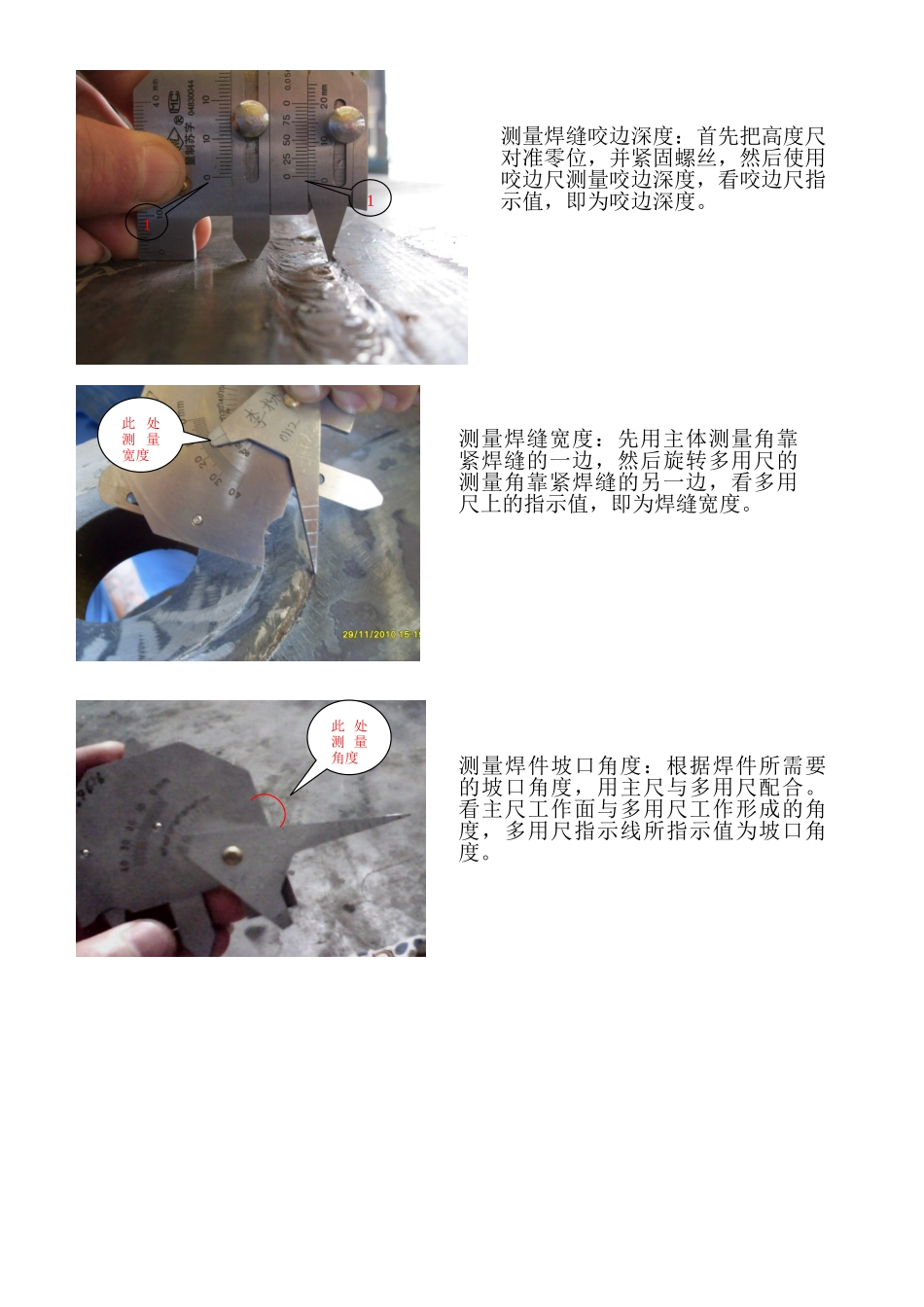

HJC40 型 焊接检验尺的使用方法第一部分 焊接检验尺示意图第二部分 焊接检验尺的测量范围及技术参数测量项目范 围示值允差高度平面高度/0.2角焊缝高度0—1202角焊缝厚度0—150.2宽 度0—400.3焊缝咬边深度0—50.1焊缝坡口角度≤15030′间隙尺寸0.5—50.1第三部分 焊接检验尺使用方法主尺高度尺咬边深度尺多用尺测量平面焊缝高度：首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度测量角焊高度，用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。测量角焊缝：在 45°时的焊点为角焊缝厚度。首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝厚度。21111测量焊缝咬边深度：首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。此 处测 量角度测量焊件坡口角度：根据焊件所需要的坡口角度，用主尺与多用尺配合。看主尺工作面与多用尺工作形成的角度，多用尺指示线所指示值为坡口角度。11此 处测 量宽度测量焊缝宽度：先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。第四部分 焊接检验尺的保养 品 保 部测量焊缝宽度：先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。测量装配间隙：用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。1、焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。2、不允许用香蕉水擦洗刻度部位。3、多用尺上的间隙尺，不能当工具用。1苏州澳克机械有限公司 SZOK-W-419
